Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
6.4.3.3

Schleifleitungsschiene montieren

Bauteile gegen Herunterfallen sichern!
Mögliche herunterfallende Bauteile in der Kundenanalage müssen im Rahmen der Risiko- und Gefah-
renanalyse des Betreibers ermittelt werden.
WARNUNG!
Voraussetzung:
Die Schienenhalter sind korrekt an der Haltekonstruktion (Unterbau) montiert (siehe Kapitel 6.4.3.1 und 6.4.3.2).
Arbeitsschritte:
→ Die Schleifleitungsschienen entsprechend den projektspezifischen Unterlagen montieren (Lage der Phasen-Schiene und PE-
Schiene beachten).

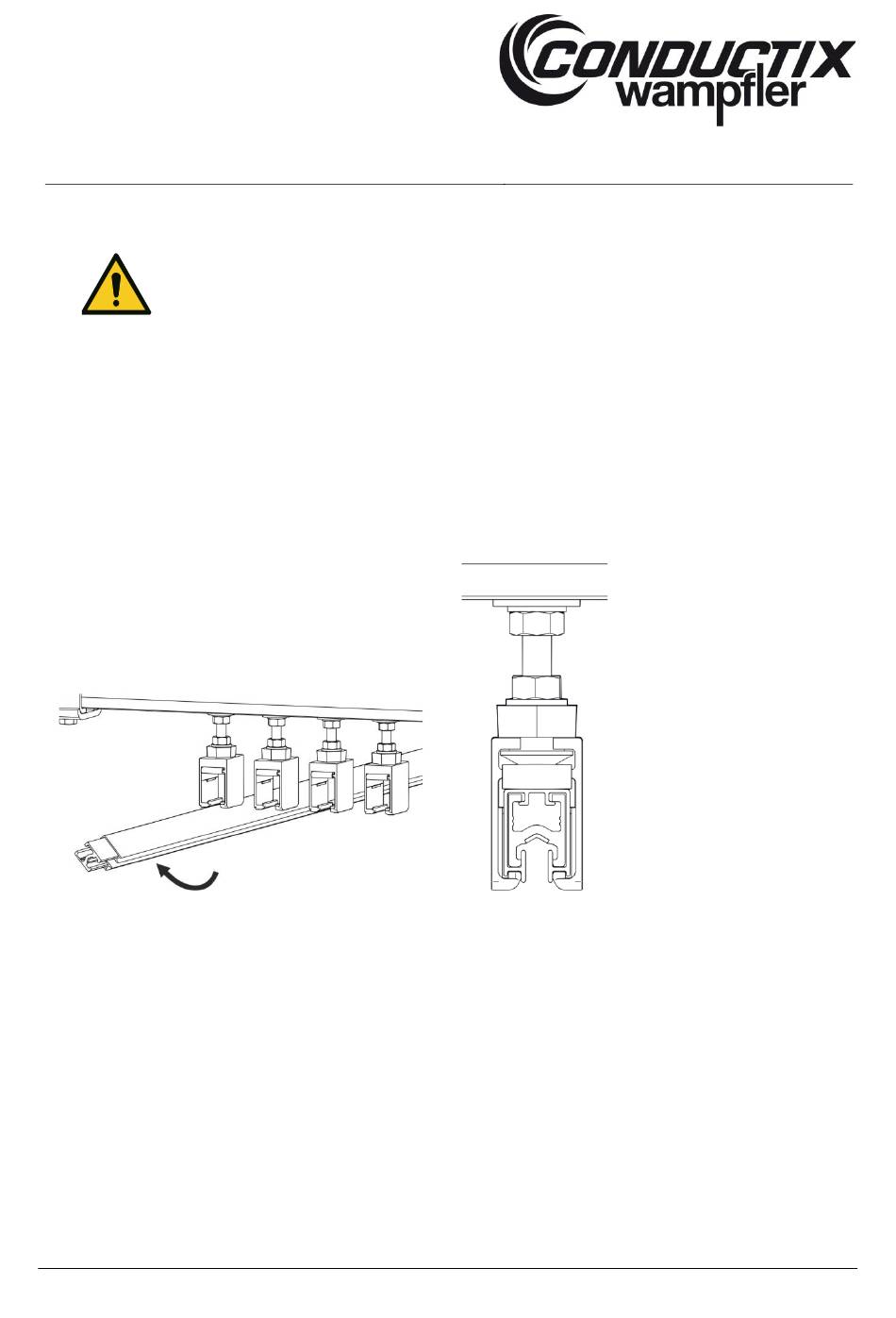

→ Die erste Schleifleitungsschiene unter ca. 45° in den Schienenhalter einführen und einklipsen (siehe Abb. 73). Darauf achten,
dass die Schleifleitungsschiene richtig einrastet und der Schienenhalter das Isolierprofil oben und unten umfasst (siehe Abb.
74).
Abb. 73: Schiene in Schienenhalter einklipsen
→ Alle Schleifleitungen auf die gleiche Weise montieren.
BAL0812-0001-DE
www.conductix.com
→ Der Betreiber muss entsprechende Maßnahmen ergreifen
Abb. 74: Schiene ist in Schienenhalter eingeklipst
Originaldokument Seite 60 von 116
