Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
6.4.3.8

Dehnelement montieren

Zum Ausgleich von temperaturbedingten Längenänderungen für Anlagen > 100 m oder Streckenabschnitte, die zwischen zwei Fix-
punkten eingebunden sind, wie z.B. bei Einfahrtrichtern an beiden Abschnittsenden oder bei Bögen (natürlicher Fixpunkt), sind Deh-
nelemente zur Aufnahme der Längenänderung notwendig. Das Dehnelement hat zwei Dehnstellen, die jeweils max. 25 mm Dehnung
aufnehmen können. Die Dehnelemente werden vormontiert als ein Schleifleitungsstück (4 m) geliefert. Das Mittelstück des Dehnele-
ments, zwischen den beiden Dehnungssegmenten, muss mit einem Schienenhalter (nicht im Lieferumfang enthalten) an der kun-
denseitigen Haltekonstruktion (Unterbau) abgestützt werden.
Die Verwendung eines Doppelstromabnehmers wird beim Einsatz von Dehnelementen empfohlen.
Benötigtes Werkzeug:
Drehmomentschlüssel bis 20 Nm und Stecknuss SW 13
◼
Arbeitsschritte:
→ Den Schienenhalter (nicht im Lieferumfang enthalten) für das Mittelstück des Dehnelements montieren (siehe Kapitel 6.4.3.1).
→ Das 4-m-Stück in die Schienenhalter einklipsen (siehe Kapitel 6.4.3.1).
→ Die beiden Schienenenden mit einem Verbinder verbinden (siehe Kapitel 6.4.3.4).
→ Das Maß des Luftspalts ist abhängig von der Umgebungstemperatur während der Montage. Das Luftspalt-Maß, bestehend aus
den Dehnstellen-Maßen x
gramm in Kapitel 12.2). Das ermittelte Maß von unten einstellen. Das Maß muss an den Dehnstellen nicht symmetrisch einge-
stellt werden.

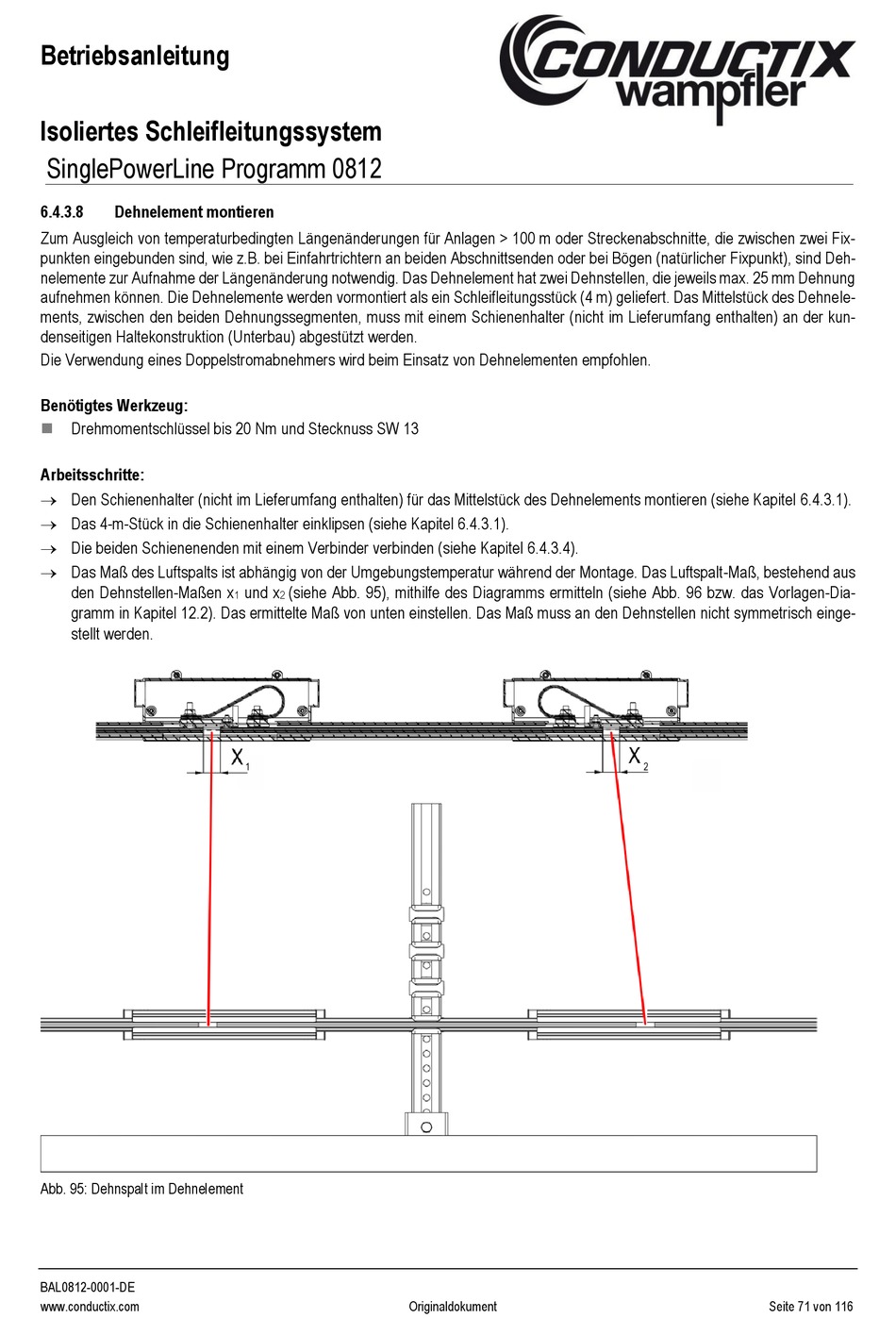

Abb. 95: Dehnspalt im Dehnelement
BAL0812-0001-DE
www.conductix.com
und x (siehe Abb. 95), mithilfe des Diagramms ermitteln (siehe Abb. 96 bzw. das Vorlagen-Dia-
1 2
Originaldokument Seite 71 von 116
