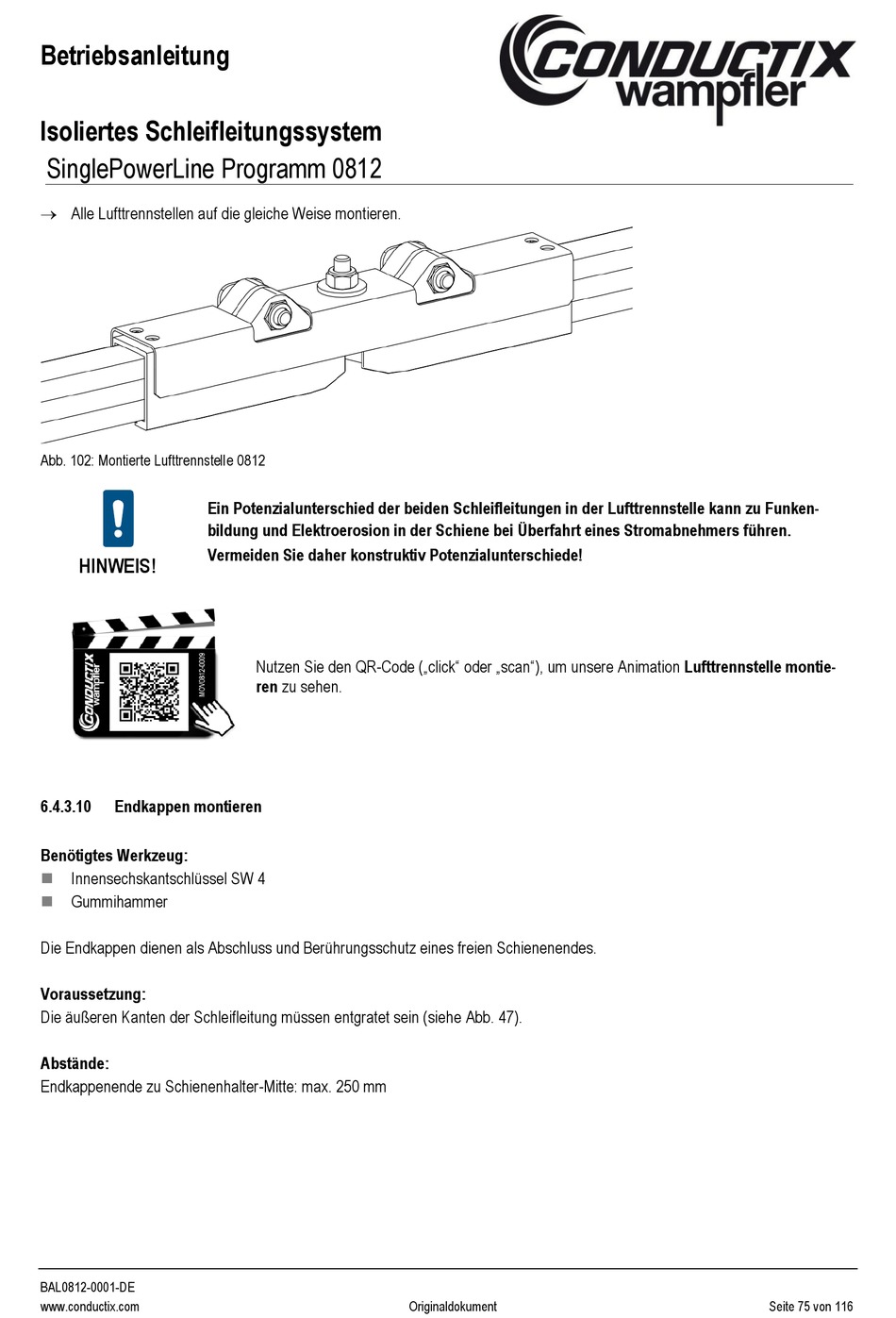

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
→ Alle Lufttrennstellen auf die gleiche Weise montieren.
Abb. 102: Montierte Lufttrennstelle 0812
Ein Potenzialunterschied der beiden Schleifleitungen in der Lufttrennstelle kann zu Funken-
bildung und Elektroerosion in der Schiene bei Überfahrt eines Stromabnehmers führen.
Vermeiden Sie daher konstruktiv Potenzialunterschiede!
HINWEIS!
6.4.3.10

Endkappen montieren

Benötigtes Werkzeug:
Innensechskantschlüssel SW 4
◼
◼ Gummihammer
Die Endkappen dienen als Abschluss und Berührungsschutz eines freien Schienenendes.
Voraussetzung:
Die äußeren Kanten der Schleifleitung müssen entgratet sein (siehe Abb. 47).
Abstände:
Endkappenende zu Schienenhalter-Mitte: max. 250 mm
BAL0812-0001-DE
www.conductix.com
Nutzen Sie den QR-Code („click" oder „scan"), um unsere Animation Lufttrennstelle montie-
ren zu sehen.
Originaldokument Seite 75 von 116
