Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

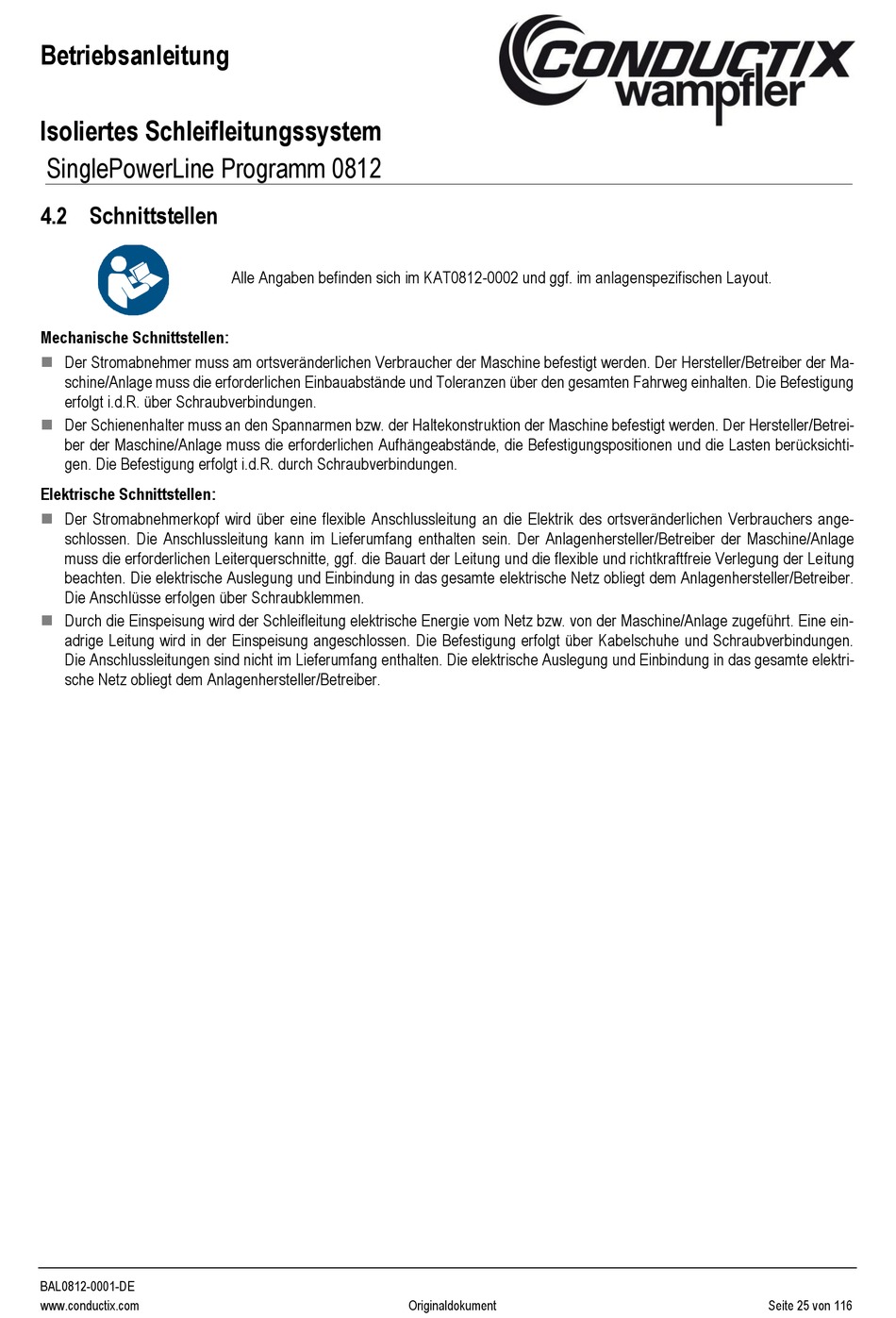

4.2 Schnittstellen

Mechanische Schnittstellen:
Der Stromabnehmer muss am ortsveränderlichen Verbraucher der Maschine befestigt werden. Der Hersteller/Betreiber der Ma-
◼
schine/Anlage muss die erforderlichen Einbauabstände und Toleranzen über den gesamten Fahrweg einhalten. Die Befestigung
erfolgt i.d.R. über Schraubverbindungen.
◼ Der Schienenhalter muss an den Spannarmen bzw. der Haltekonstruktion der Maschine befestigt werden. Der Hersteller/Betrei-
ber der Maschine/Anlage muss die erforderlichen Aufhängeabstände, die Befestigungspositionen und die Lasten berücksichti-
gen. Die Befestigung erfolgt i.d.R. durch Schraubverbindungen.
Elektrische Schnittstellen:
Der Stromabnehmerkopf wird über eine flexible Anschlussleitung an die Elektrik des ortsveränderlichen Verbrauchers ange-
◼
schlossen. Die Anschlussleitung kann im Lieferumfang enthalten sein. Der Anlagenhersteller/Betreiber der Maschine/Anlage
muss die erforderlichen Leiterquerschnitte, ggf. die Bauart der Leitung und die flexible und richtkraftfreie Verlegung der Leitung
beachten. Die elektrische Auslegung und Einbindung in das gesamte elektrische Netz obliegt dem Anlagenhersteller/Betreiber.
Die Anschlüsse erfolgen über Schraubklemmen.
Durch die Einspeisung wird der Schleifleitung elektrische Energie vom Netz bzw. von der Maschine/Anlage zugeführt. Eine ein-
◼
adrige Leitung wird in der Einspeisung angeschlossen. Die Befestigung erfolgt über Kabelschuhe und Schraubverbindungen.
Die Anschlussleitungen sind nicht im Lieferumfang enthalten. Die elektrische Auslegung und Einbindung in das gesamte elektri-
sche Netz obliegt dem Anlagenhersteller/Betreiber.
BAL0812-0001-DE
www.conductix.com
Alle Angaben befinden sich im KAT0812-0002 und ggf. im anlagenspezifischen Layout.
Originaldokument Seite 25 von 116
