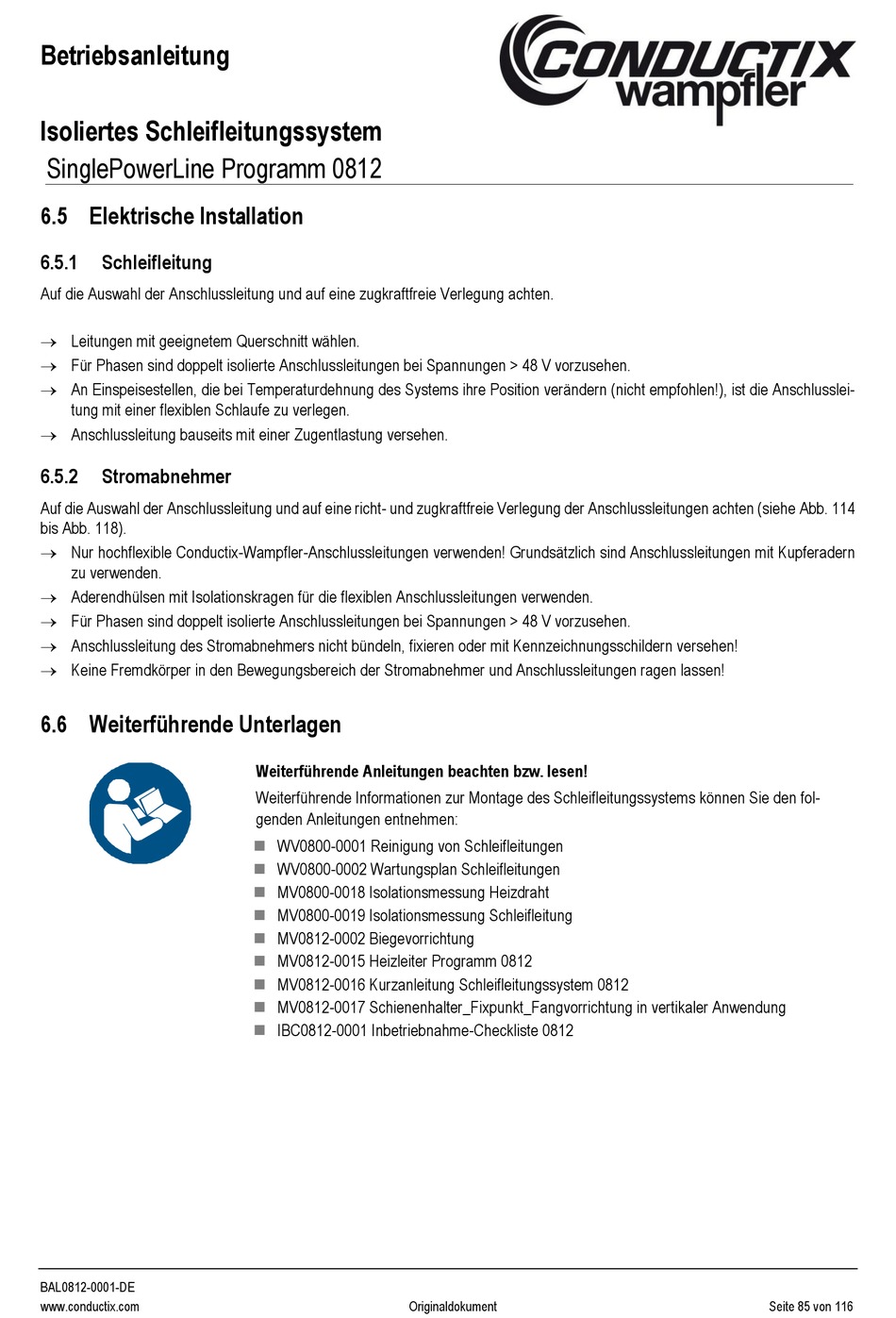

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

6.5 Elektrische Installation

6.5.1

Schleifleitung

Auf die Auswahl der Anschlussleitung und auf eine zugkraftfreie Verlegung achten.
→ Leitungen mit geeignetem Querschnitt wählen.
→ Für Phasen sind doppelt isolierte Anschlussleitungen bei Spannungen > 48 V vorzusehen.
→ An Einspeisestellen, die bei Temperaturdehnung des Systems ihre Position verändern (nicht empfohlen!), ist die Anschlusslei-
tung mit einer flexiblen Schlaufe zu verlegen.
→ Anschlussleitung bauseits mit einer Zugentlastung versehen.
6.5.2

Stromabnehmer

Auf die Auswahl der Anschlussleitung und auf eine richt- und zugkraftfreie Verlegung der Anschlussleitungen achten (siehe Abb. 114
bis Abb. 118).
→ Nur hochflexible Conductix-Wampfler-Anschlussleitungen verwenden! Grundsätzlich sind Anschlussleitungen mit Kupferadern
zu verwenden.
→ Aderendhülsen mit Isolationskragen für die flexiblen Anschlussleitungen verwenden.
→ Für Phasen sind doppelt isolierte Anschlussleitungen bei Spannungen > 48 V vorzusehen.
→ Anschlussleitung des Stromabnehmers nicht bündeln, fixieren oder mit Kennzeichnungsschildern versehen!
→ Keine Fremdkörper in den Bewegungsbereich der Stromabnehmer und Anschlussleitungen ragen lassen!
6.6 Weiterführende Unterlagen
BAL0812-0001-DE
www.conductix.com
Weiterführende Anleitungen beachten bzw. lesen!
Weiterführende Informationen zur Montage des Schleifleitungssystems können Sie den fol-
genden Anleitungen entnehmen:
WV0800-0001 Reinigung von Schleifleitungen
◼
◼ WV0800-0002 Wartungsplan Schleifleitungen
MV0800-0018 Isolationsmessung Heizdraht
◼
◼ MV0800-0019 Isolationsmessung Schleifleitung
MV0812-0002 Biegevorrichtung
◼
◼ MV0812-0015 Heizleiter Programm 0812
MV0812-0016 Kurzanleitung Schleifleitungssystem 0812
◼
◼ MV0812-0017 Schienenhalter_Fixpunkt_Fangvorrichtung in vertikaler Anwendung
IBC0812-0001 Inbetriebnahme-Checkliste 0812
◼
