Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

3.1 Einbaulage

Gefahr durch erhöhten Verschleiß oder Beschädigung!
→ Stromabnehmer-Mittelachse möglichst exakt auf die Mittelachse der Schleifleitung ausrichten
→ Mittelabstand zwischen Mitnehmerarm und Gleitfläche möglichst genau einhalten
WARNUNG!
Kontaktverlust oder erhöhte Erwärmung!
Gefahr durch Kontaktverlust oder erhöhte Erwärmung, wenn der Stromabnehmer außerhalb der zuläs-
sigen Einbaulage betrieben wird.
WARNUNG!

3.2 Toleranzen

Die Schleifleitung muss innerhalb der folgenden Toleranzen installiert werden. Wenn die Toleranzen nicht eingehalten werden, über-
nimmt Conductix-Wampfler keine Garantie für die einwandfreie Funktion der Schleifleitung. Conductix-Wampfler übernimmt keine
Haftung für Nachteile, die entstehen, wenn die Schleifleitung nicht einwandfrei funktioniert.
Schleifleitungen
Stromabnehmer*
Anpresskraft des Stromabnehmers an die Schiene
*je nach Stromabnehmertyp

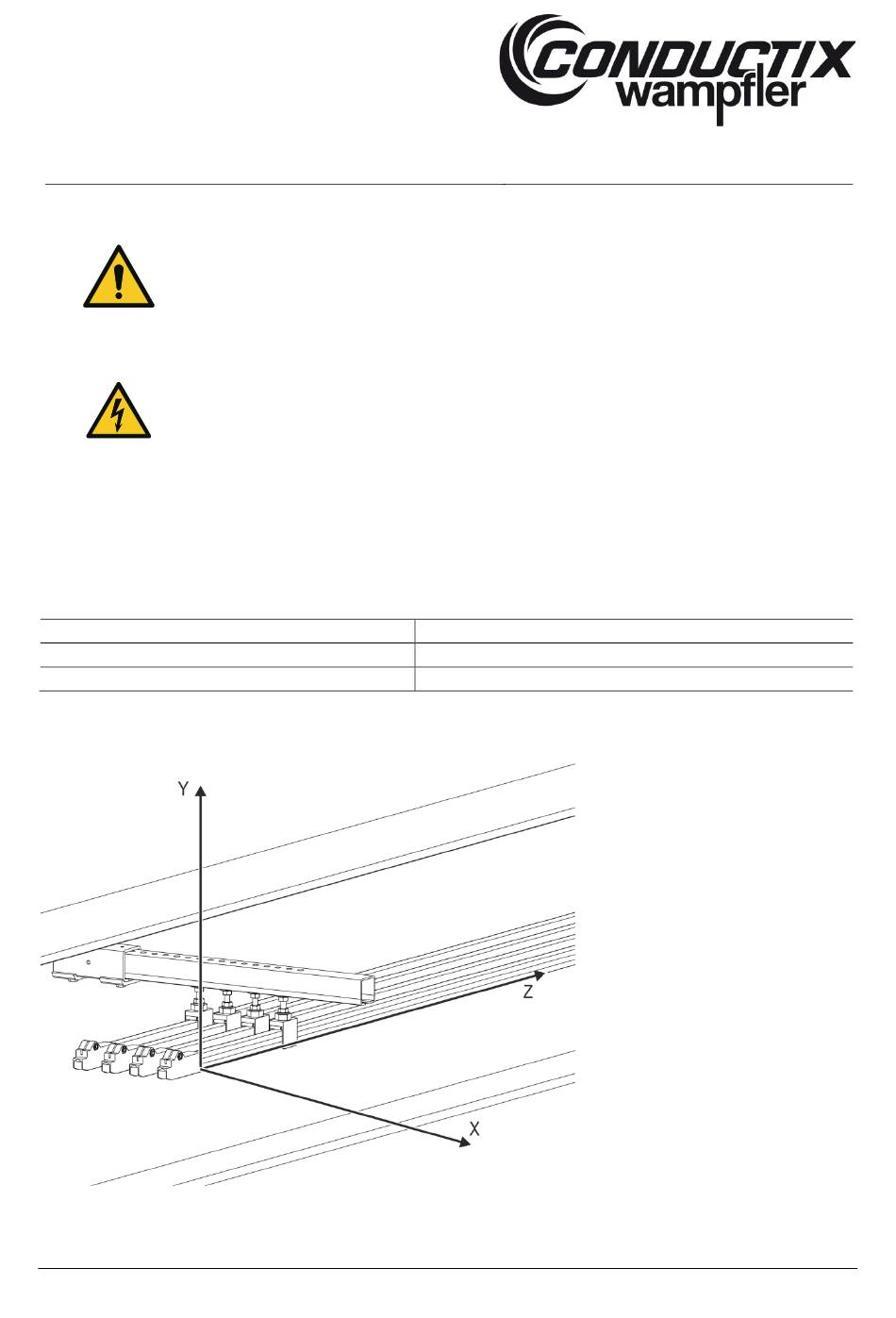

Abb. 1: Koordinatensystem Stromschiene 0812
BAL0812-0001-DE
www.conductix.com
X: ±5 mm
X: ±50 mm; Y: ±50 mm
20 N (bei Doppelstromabnehmer: 2x20 N)
Originaldokument Seite 20 von 116
