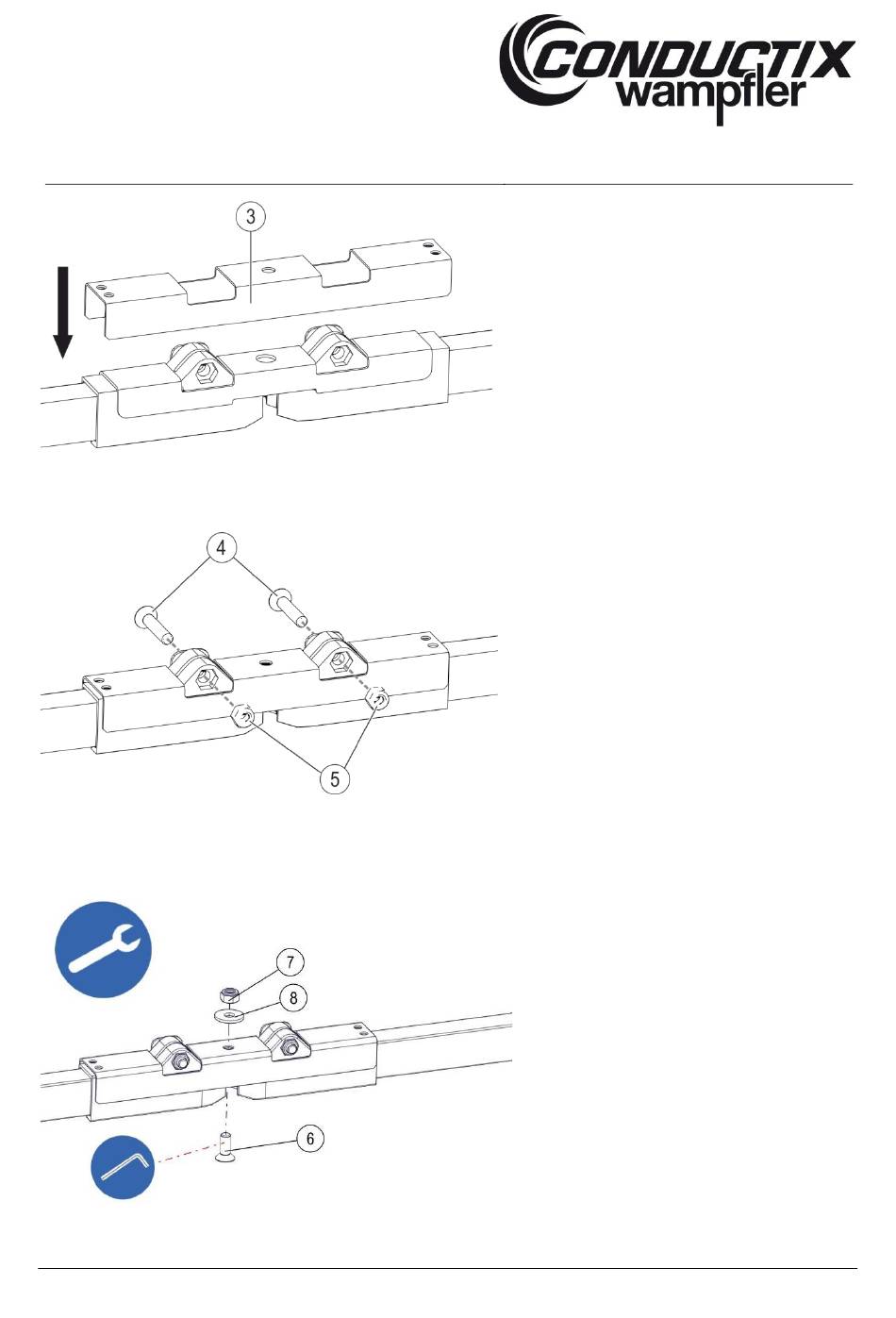

Abb. 99: Abdeckung aufsetzen
→ Blech für Lufttrennstelle (Pos. 2) mittels Senkschrauben DIN 7991 M6x30-A2 (Pos. 4) mit Gabelschlüssel SW 10 anziehen und
die Sicherungsmuttern DIN 985 M6-A4 (Pos. 5) auf den Endkappen montieren (siehe Abb. 100).
Abb. 100: Blech für Lufttrennstelle montieren
→ Die Senkschraube DIN 7991 M6x16-A2 (Pos. 6) mit einem Innensechskantschlüssel SW5 und die Scheibe DIN 9021-A6,4-A2
(Pos. 8) sowie der Sechskantmutter DIN 985-M6-A4 (Pos. 7) mithilfe eines Gabelschlüssels SW10 anziehen, sodass die Abde-
ckung (Pos. 3) auf dem Blech (Pos. 2) montiert wird (siehe Abb. 101).
Abb. 101: Abdeckung montieren
