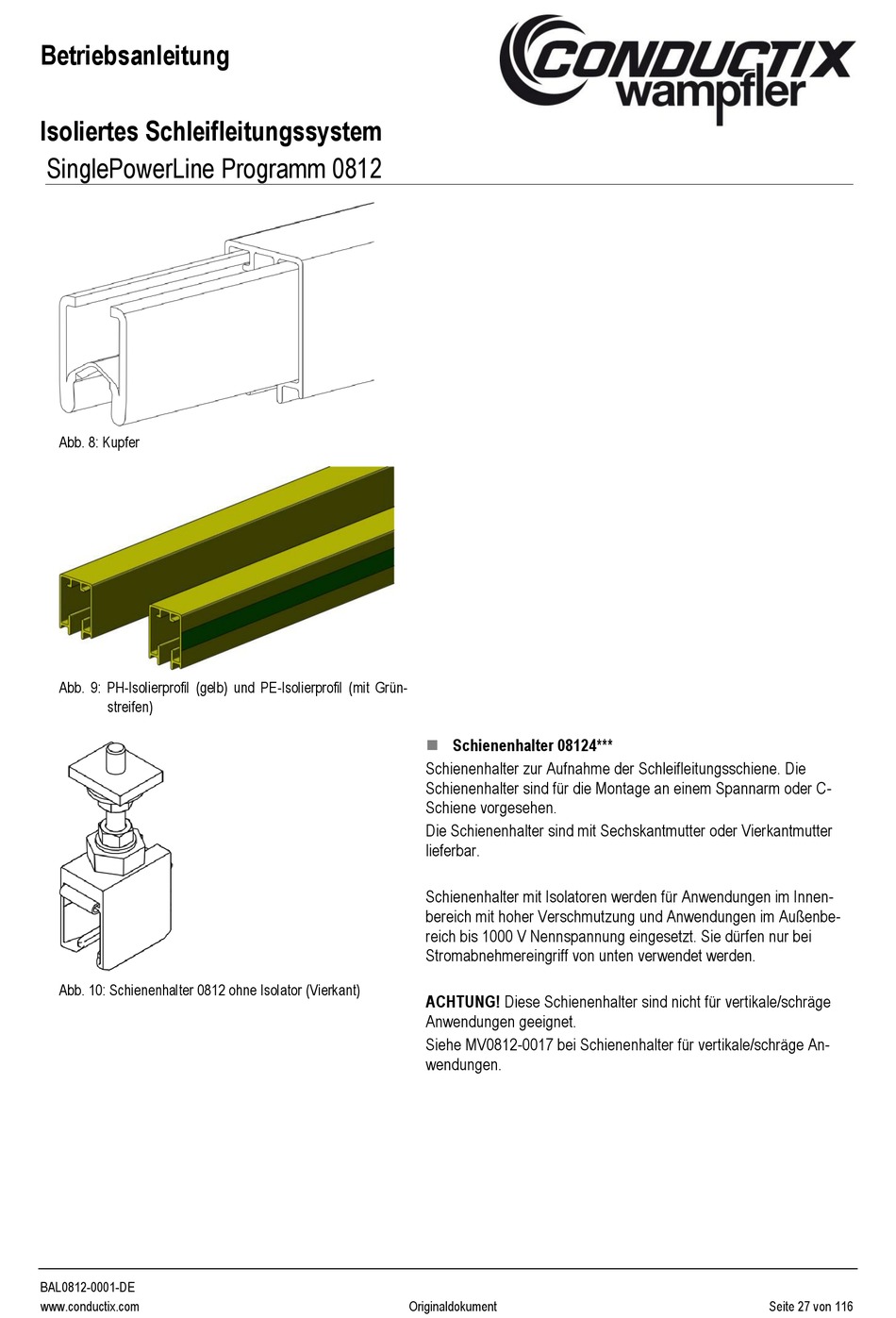

Conductix-Wampfler SinglePowerLine Programm 0812 Betriebsanleitung Seite 27

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
Abb. 8: Kupfer
Abb. 9: PH-Isolierprofil (gelb) und PE-Isolierprofil (mit Grün-
streifen)
Abb. 10: Schienenhalter 0812 ohne Isolator (Vierkant)
BAL0812-0001-DE
www.conductix.com
Schienenhalter 08124***
◼
Schienenhalter zur Aufnahme der Schleifleitungsschiene. Die
Schienenhalter sind für die Montage an einem Spannarm oder C-
Schiene vorgesehen.
Die Schienenhalter sind mit Sechskantmutter oder Vierkantmutter
lieferbar.
Schienenhalter mit Isolatoren werden für Anwendungen im Innen-
bereich mit hoher Verschmutzung und Anwendungen im Außenbe-
reich bis 1000 V Nennspannung eingesetzt. Sie dürfen nur bei
Stromabnehmereingriff von unten verwendet werden.
ACHTUNG! Diese Schienenhalter sind nicht für vertikale/schräge
Anwendungen geeignet.
Siehe MV0812-0017 bei Schienenhalter für vertikale/schräge An-
wendungen.
