Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
→ Nachdem die Schienenhalter ausgerichtet wurden, die nächsten Schienenhalter mit dem vorgeschriebenen Drehmoment
(SW 13, Drehmomentschlüssel: 7 Nm) anziehen und den Montagekamm entfernen. Die Halteklammer des Schienenhalters
muss drehbar sein. Eine nachträgliche Ausrichtung ist nicht nötig.
→ Die weiteren Schienenhalter auf die gleiche Weise montieren.
Arbeitsschritte (Montage bei Halteblech mit Durchgangsbohrungen):
→ Die Verschraubung mit Sechskantmutter und Unterlegscheiben vom Schienenhalter lösen (siehe Abb. 57).

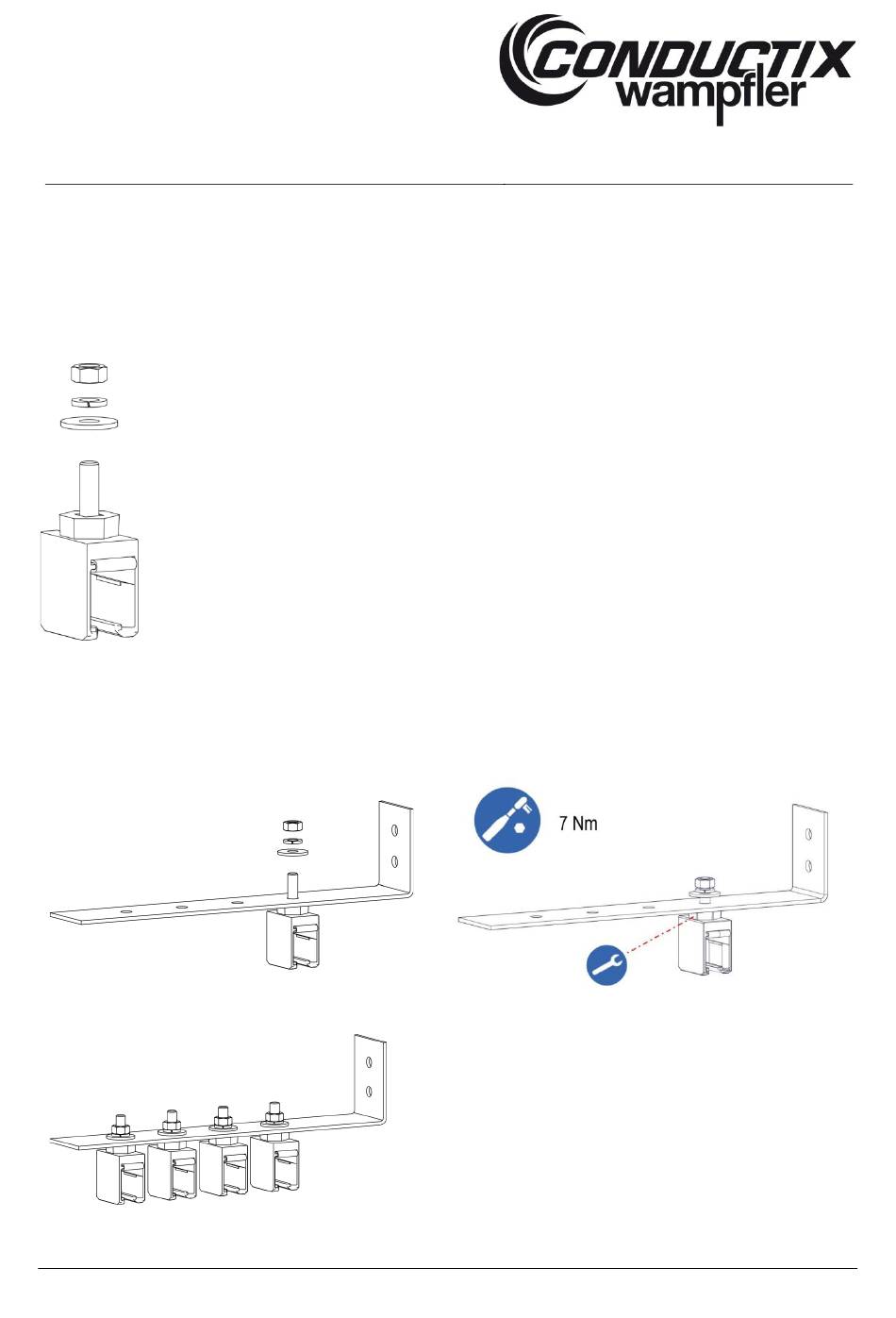

Abb. 57: Verschraubungen vom Schienenhalter lösen
→ Den Schienenhalter in die Bohrung des Halteblechs stecken und von oben die Verschraubungen mit dem vorgeschriebenen
Drehmoment (SW 13, Drehmomentschlüssel: 7 Nm) anziehen (siehe Abb. 58 bis Abb. 60). Die untere Halteklammer des
Schienenhalters muss drehbar sein. Eine nachträgliche Ausrichtung ist nicht nötig.
→ Die weiteren Schienenhalter auf die gleiche Weise montieren.
Abb. 58: Schienenhalter in erste Bohrung des Halteblechs stecken
Abb. 60: Alle Schienenhalter sind montiert
BAL0812-0001-DE
www.conductix.com
Abb. 59: Schienenhalter wird von oben verschraubt
