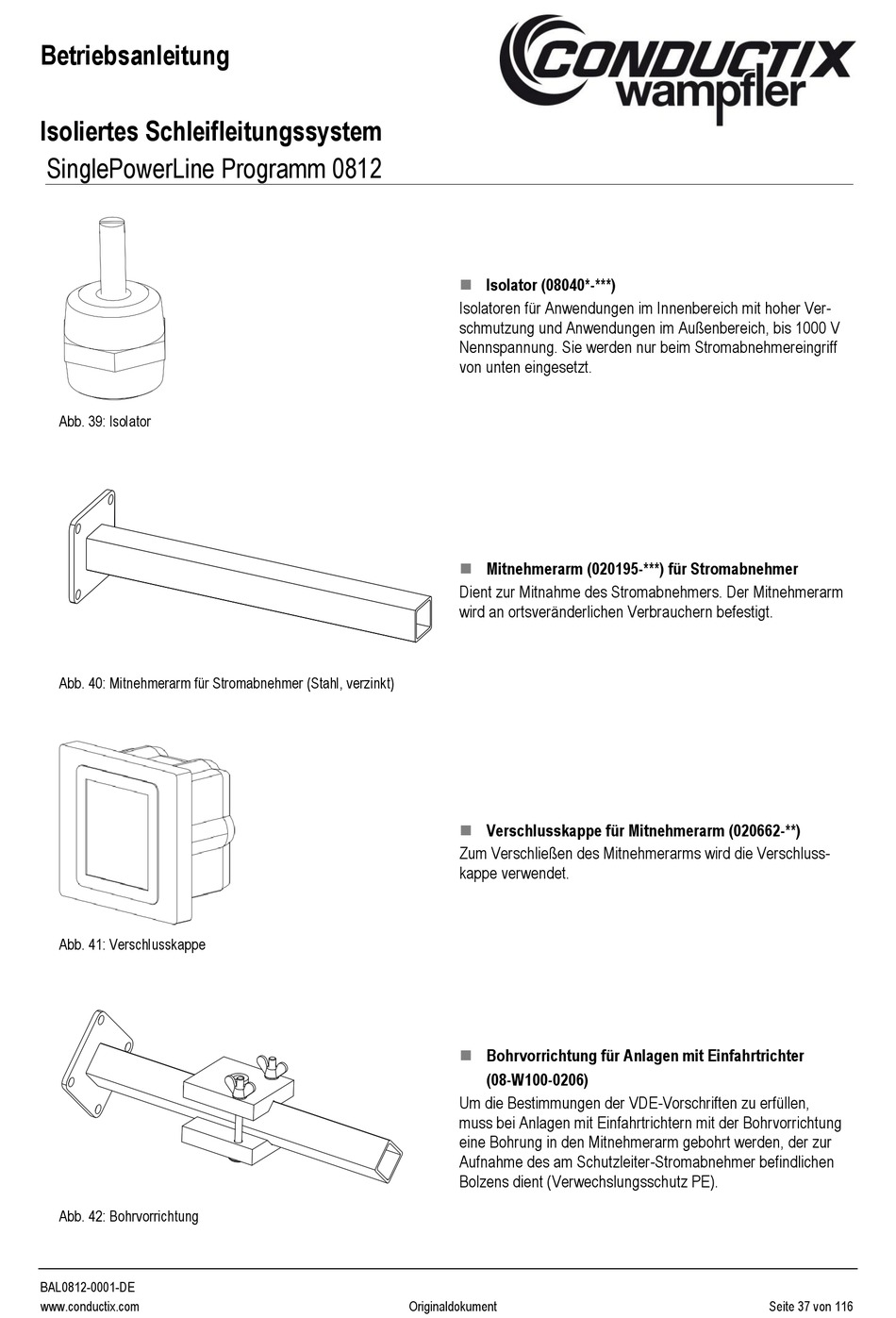

Abb. 39: Isolator
Abb. 40: Mitnehmerarm für Stromabnehmer (Stahl, verzinkt)
Abb. 41: Verschlusskappe
Abb. 42: Bohrvorrichtung
BAL0812-0001-DE
www.conductix.com
Isolator (08040*-***)
◼
Isolatoren für Anwendungen im Innenbereich mit hoher Ver-
schmutzung und Anwendungen im Außenbereich, bis 1000 V
Nennspannung. Sie werden nur beim Stromabnehmereingriff
von unten eingesetzt.
◼ Mitnehmerarm (020195-***) für Stromabnehmer
Dient zur Mitnahme des Stromabnehmers. Der Mitnehmerarm
wird an ortsveränderlichen Verbrauchern befestigt.
Verschlusskappe für Mitnehmerarm (020662-**)
◼
Zum Verschließen des Mitnehmerarms wird die Verschluss-
kappe verwendet.
◼ Bohrvorrichtung für Anlagen mit Einfahrtrichter
(08-W100-0206)
Um die Bestimmungen der VDE-Vorschriften zu erfüllen,
muss bei Anlagen mit Einfahrtrichtern mit der Bohrvorrichtung
eine Bohrung in den Mitnehmerarm gebohrt werden, der zur
Aufnahme des am Schutzleiter-Stromabnehmer befindlichen
Bolzens dient (Verwechslungsschutz PE).
