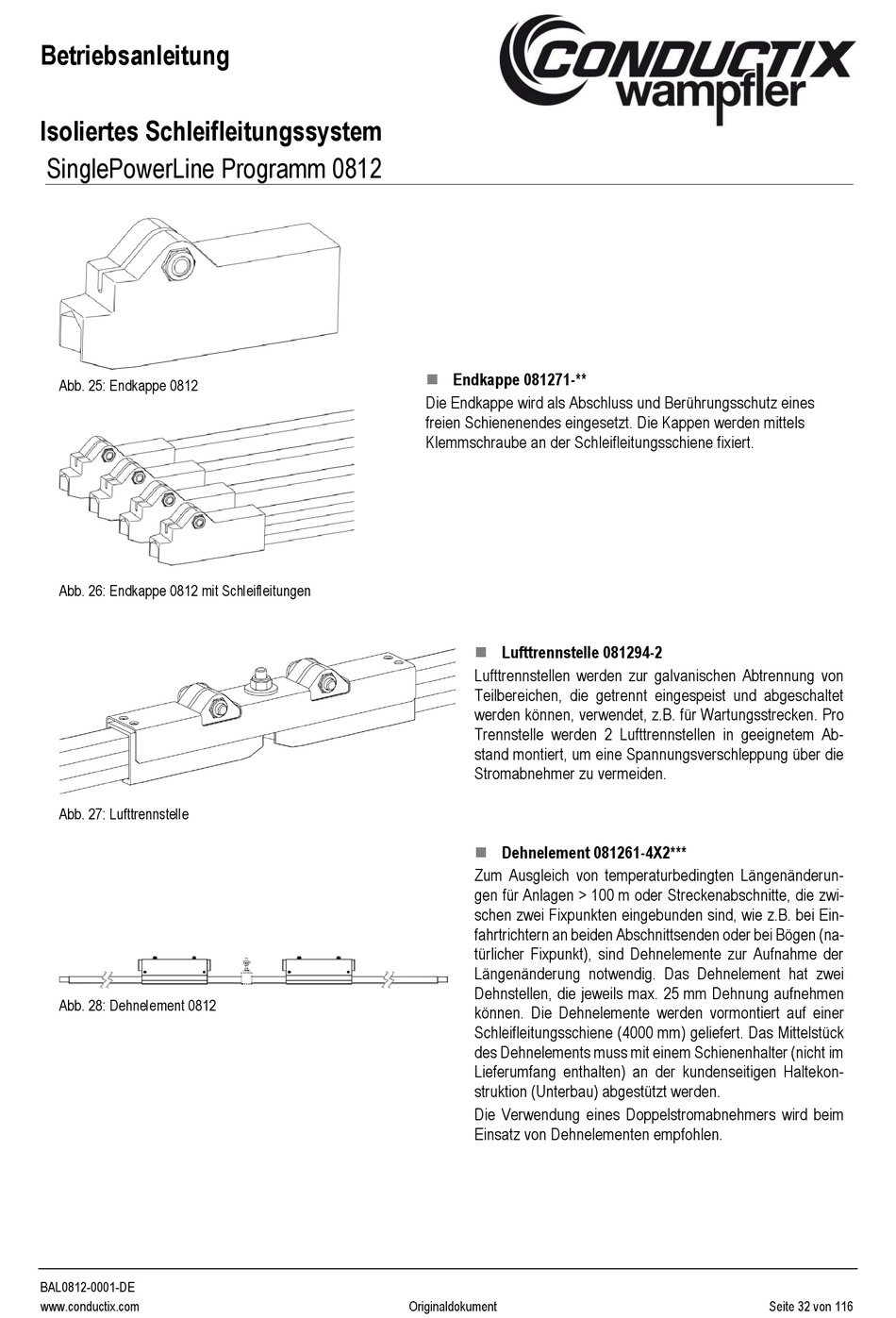

Conductix-Wampfler SinglePowerLine Programm 0812 Betriebsanleitung Seite 32

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
Abb. 25: Endkappe 0812
Abb. 26: Endkappe 0812 mit Schleifleitungen
Abb. 27: Lufttrennstelle
Abb. 28: Dehnelement 0812
BAL0812-0001-DE
www.conductix.com
Endkappe 081271-**
◼
Die Endkappe wird als Abschluss und Berührungsschutz eines
freien Schienenendes eingesetzt. Die Kappen werden mittels
Klemmschraube an der Schleifleitungsschiene fixiert.
Lufttrennstelle 081294-2
◼
Lufttrennstellen werden zur galvanischen Abtrennung von
Teilbereichen, die getrennt eingespeist und abgeschaltet
werden können, verwendet, z.B. für Wartungsstrecken. Pro
Trennstelle werden 2 Lufttrennstellen in geeignetem Ab-
stand montiert, um eine Spannungsverschleppung über die
Stromabnehmer zu vermeiden.
Dehnelement 081261-4X2***
◼
Zum Ausgleich von temperaturbedingten Längenänderun-
gen für Anlagen > 100 m oder Streckenabschnitte, die zwi-
schen zwei Fixpunkten eingebunden sind, wie z.B. bei Ein-
fahrtrichtern an beiden Abschnittsenden oder bei Bögen (na-
türlicher Fixpunkt), sind Dehnelemente zur Aufnahme der
Längenänderung notwendig. Das Dehnelement hat zwei
Dehnstellen, die jeweils max. 25 mm Dehnung aufnehmen
können. Die Dehnelemente werden vormontiert auf einer
Schleifleitungsschiene (4000 mm) geliefert. Das Mittelstück
des Dehnelements muss mit einem Schienenhalter (nicht im
Lieferumfang enthalten) an der kundenseitigen Haltekon-
struktion (Unterbau) abgestützt werden.
Die Verwendung eines Doppelstromabnehmers wird beim
Einsatz von Dehnelementen empfohlen.
