Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

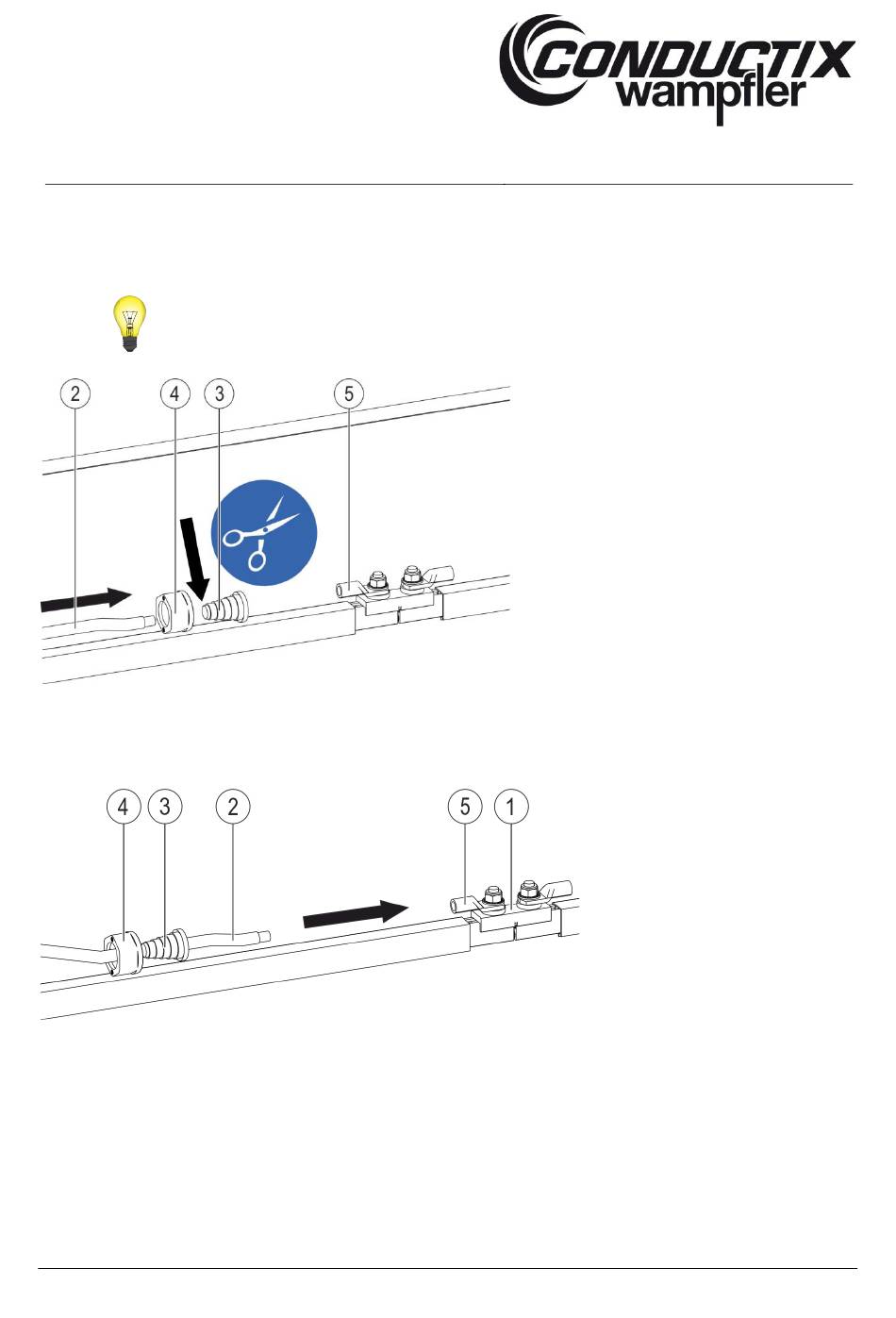

→ Die Muttern (Pos. 4) über die Enden der Anschlussleitung (Pos. 2) stecken (siehe Abb. 85).
→ Gummitüllen (Pos. 3) entsprechend Leitungsdurchmesser aufschneiden und die abisolierten Enden der Anschlussleitung
(Pos. 2) durch die Tüllen stecken (einseitiger oder zweiseitiger Anschluss möglich) (siehe Abb. 85).
Abb. 85: Leitungsende durch die Tülle stecken
→ Den Verbinder (Pos. 1) mit Kerbkabelschuhen (Pos. 5), wie in Kapitel 6.4.3.4 beschrieben, mit dem vorgeschriebenen Drehmo-
ment (SW 13, Drehmomentschlüssel 10 Nm bei Edelstahl-Muttern, 12 Nm bei verzinkten Muttern) montieren (siehe Abb. 78
und folgende).
Abb. 86: Leitungsende in Kerbkabelschuh stecken
BAL0812-0001-DE
www.conductix.com
Conductix-Wampfler empfiehlt zur besseren Abdichtung vorher einen Schrumpfschlauch über die Lei-
tung zu ziehen und nach Montage mit einem Heißluftföhn mit der Tülle zu verbinden.
