Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
Arbeitsschritte (Montage am Halteblech):
→ Die Verschraubung mit Sicherungsmuttern DIN 985 M8-8.8 und Unterlegscheiben DIN 125 8,4 vom Kompaktschienenhalter
lösen.
→ Den Kompaktschienenhalter in die Bohrungen des Halteblechs stecken.
→ Die Verschraubungen mit dem vorgeschriebenen Drehmoment (SW 17 (außen), Drehmomentschlüssel: 2 Nm) und einem
Innensechskantschlüssel SW 6 (innen) anziehen (siehe Abb. 70 und Abb. 71).
HINWEIS!

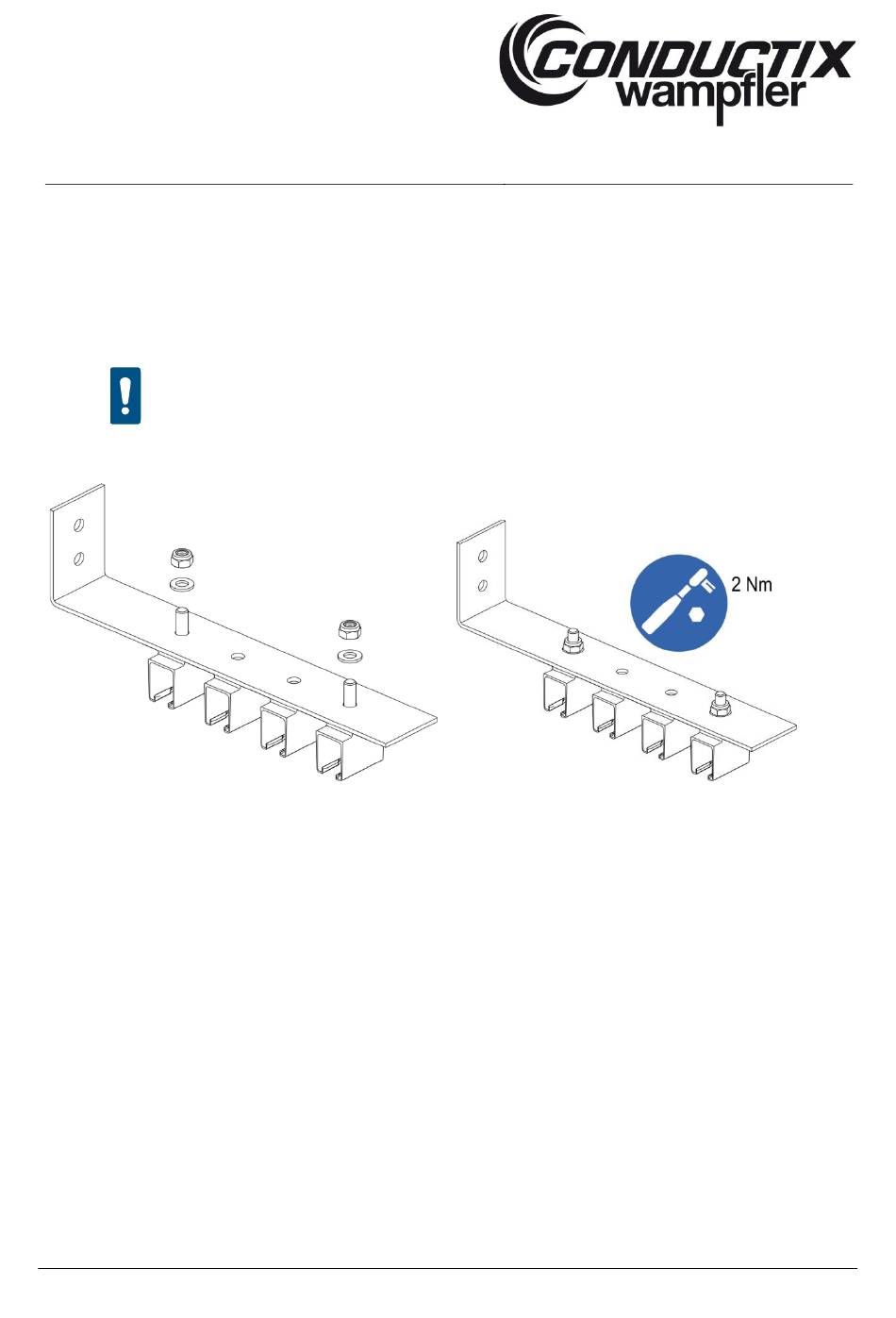

Abb. 70: Kompaktschienenhalter in Bohrungen der C-Schiene stecken
BAL0812-0001-DE
www.conductix.com
Damit später die Schleifleitung in den Kompaktschienenhalter eingeführt werden kann, müs-
sen die Zylinderschrauben im Kompaktschienenhalter versenkt sein (siehe Abb. 72).
Abb. 71: Kompaktschienenhalter verschrauben
Originaldokument Seite 58 von 116
