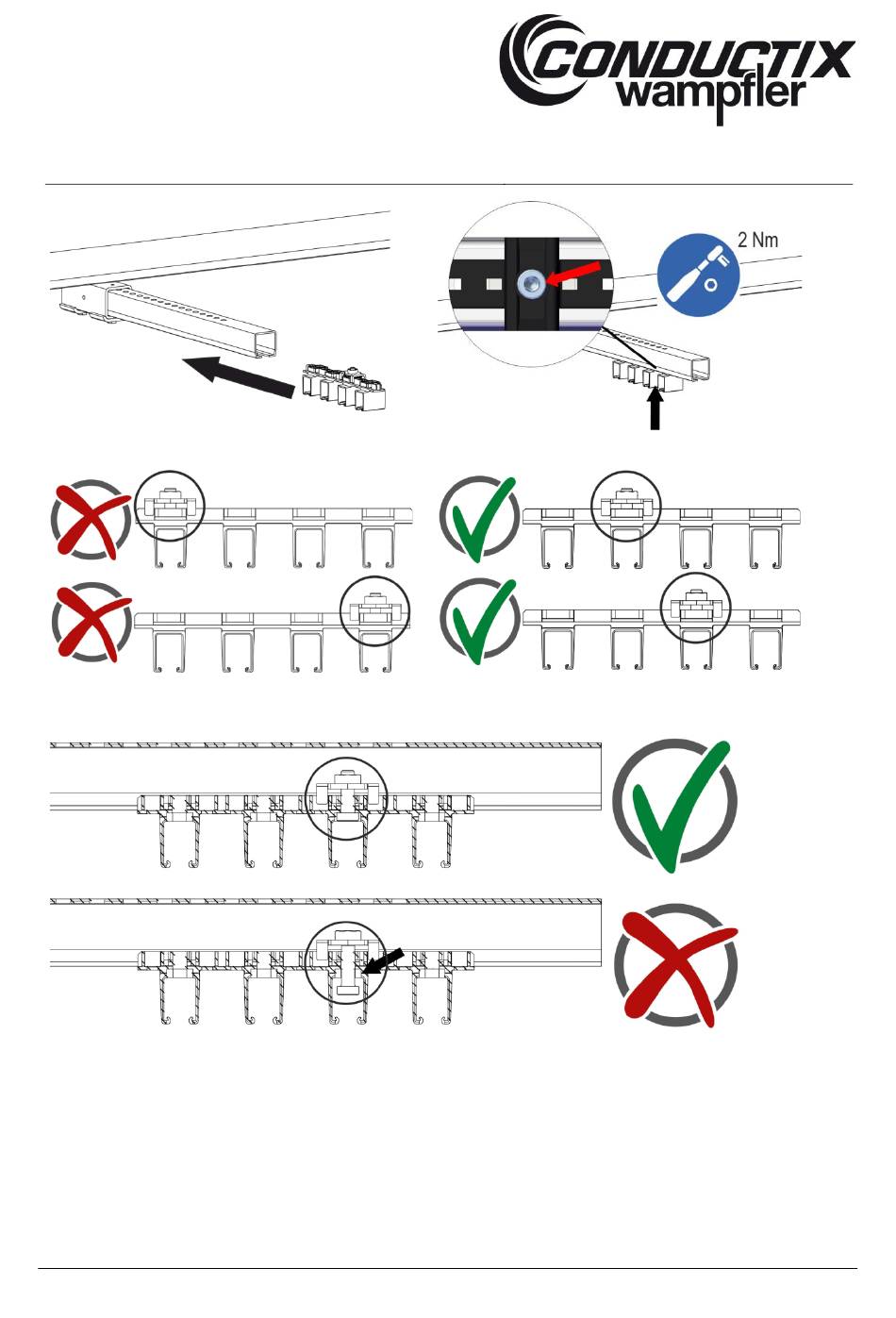

Abb. 65: Kompaktschienenhalter in Spannarm/C-Schiene schie-
ben
Abb. 67: Position der Halteklammer außen (falsch)
Abb. 69: Zylinderschraube versenkt anziehen (oben = richtig, unten = falsch)
→ Die weiteren Kompaktschienenhalter auf die gleiche Weise montieren.
