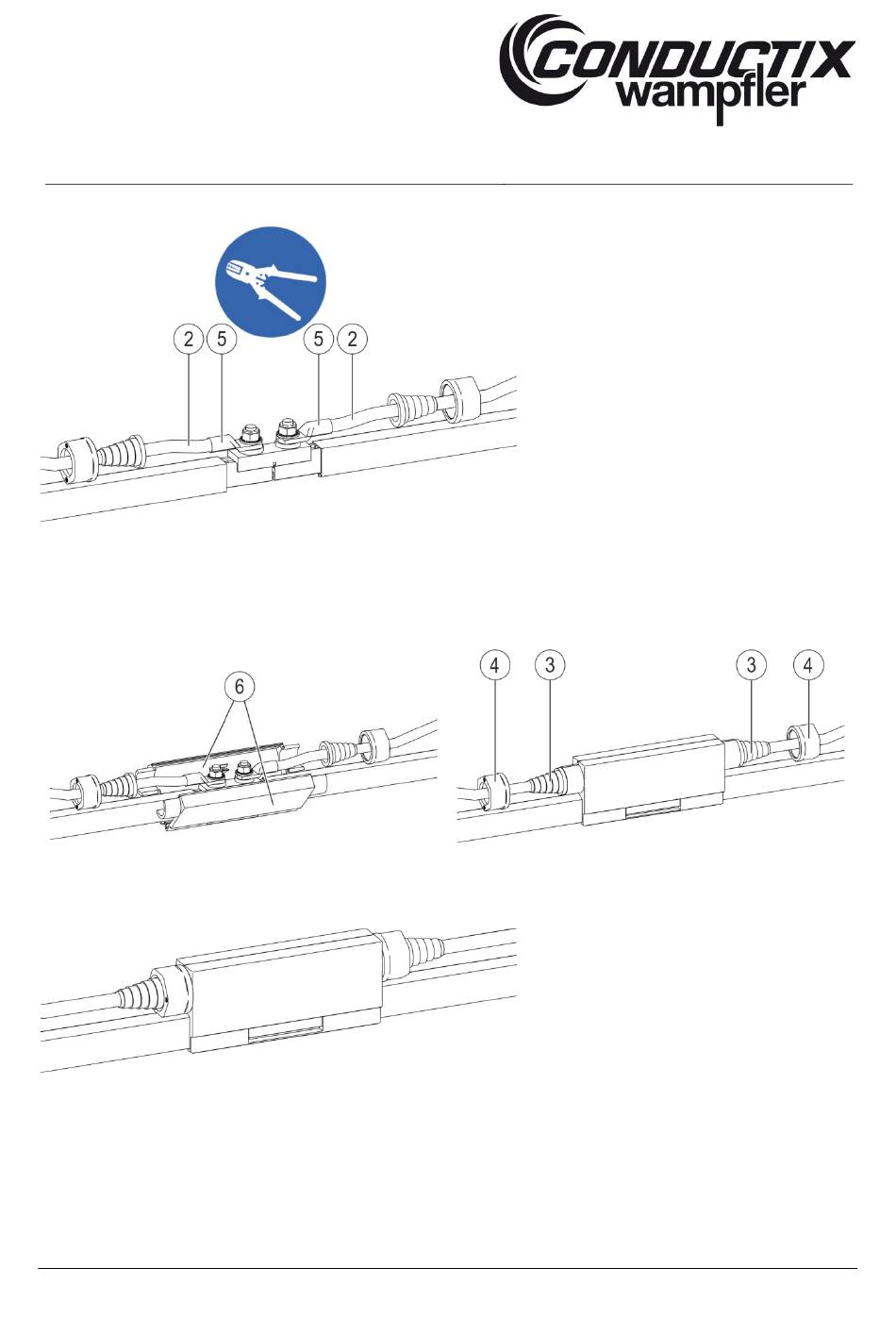

→ Das abisolierte Ende der Anschlussleitung (Pos. 2) mit dem Kerbkabelschuh (Pos. 5) vercrimpen (siehe Abb. 87).
Abb. 87: Leitungsende (Pos. 2) mit Kerbkabelschuh vercrimpen
→ Beide Hälften der Einspeisekappe (Pos. 6) unter der Schiene einhaken. Der innere Schnappverschluss der Einspeisekappe
muss sich zwischen den beiden Einspeiseklemmen befinden. Die beiden Hälften zusammenklipsen und mit den auf die An-
schlussleitung bereits aufgeschobenen Kabeltüllen (Pos. 3) und Muttern (Pos. 4) verschrauben (siehe Abb. 88 und Abb. 89).
Abb. 88: Einspeisekappenhälften über der Einspeisung schließen
Abb. 90: Einspeisung fertig montiert
→ Jede Einspeisung auf die gleiche Weise montieren.
BAL0812-0001-DE
www.conductix.com
Abb. 89: Einspeisekappenhälften mit Kabeltüllen und Muttern ver-
schrauben
