Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
6.4.3.11

Einfahrtrichter montieren

Wenn in Schleifleitungssysteme ein- bzw. ausgefahren werden muss, werden Einfahrtrichter in Verbindung mit dafür vorgesehenen
Stromabnehmern verwendet. Zu beachten ist, dass die Geschwindigkeit für Trichtereinfahrten max. 60 m/min beträgt und Ein-
fahrtrichter als Verschleißteil eingestuft werden. Die Einbautoleranzen sind zu beachten. Ein gleichzeitiger Versatz mit den Maxi-
maltoleranzen in x- und y-Richtung ist nicht zulässig.
Der Einfahrtrichter zentriert den Stromabnehmer bei einem maximalen Seiten- und Höhenversatz von ±25 mm (Einstellungen von
unter ±10 mm sind empfohlen).
HINWEIS!
WARNUNG!

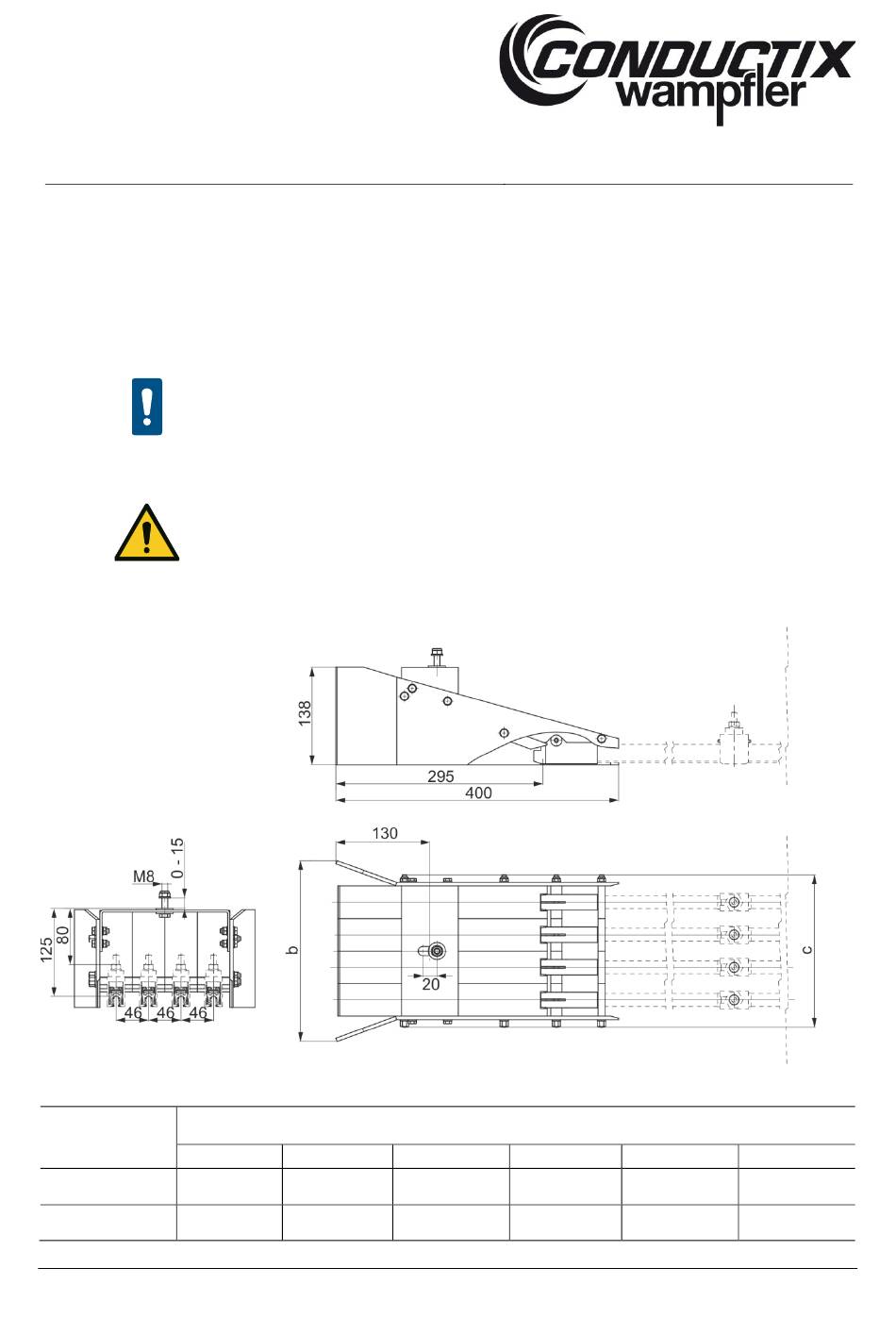

Abb. 108: Einbaumaße des Einfahrtrichters
Abmessung [mm]
b
c
BAL0812-0001-DE
www.conductix.com
Bei Anlagen mit Einfahrtrichtern müssen entsprechend viele Stromabnehmer vorhanden sein und
in einem Abstand montiert werden, der gewährleistet, dass immer die mindestens benötigte An-
zahl Stromabnehmer für den jeweils verlangten Strombedarf im Eingriff ist (siehe
Abb. 109).
Stromabnehmer spannungslos schalten oder gegen Berührung schützen!
Der Anwender muss dafür sorgen, dass die Stromabnehmer, die sich zwischen Einfahrtrichtern
befinden, spannungslos oder gegen zufällige Berührung geschützt sind.
1 2
120 166
78 124
Polzahl
3 4
212 258
170 216
Originaldokument
5 6
304 350
262 308
Seite 78 von 116
