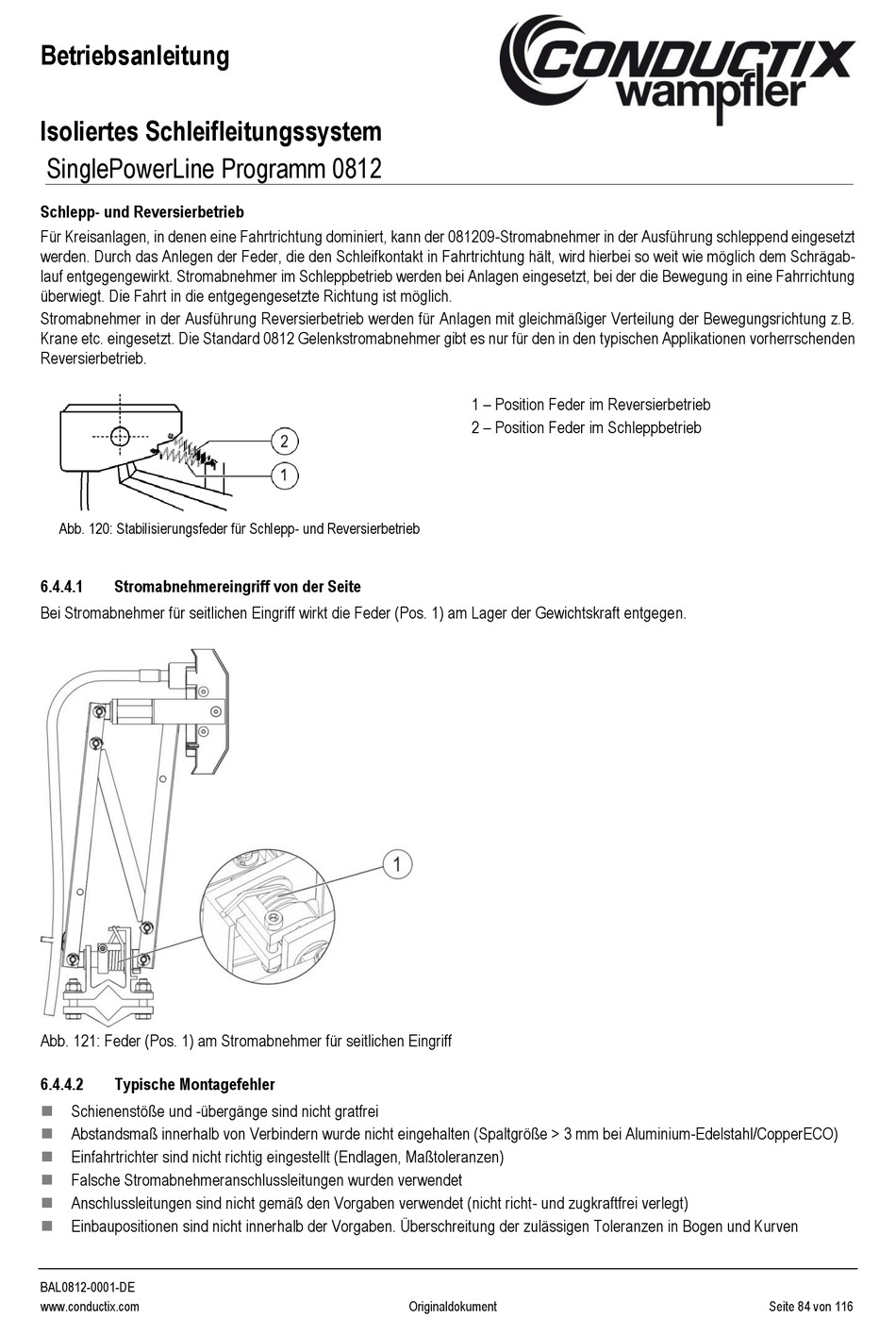

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
Schlepp- und Reversierbetrieb
Für Kreisanlagen, in denen eine Fahrtrichtung dominiert, kann der 081209-Stromabnehmer in der Ausführung schleppend eingesetzt
werden. Durch das Anlegen der Feder, die den Schleifkontakt in Fahrtrichtung hält, wird hierbei so weit wie möglich dem Schrägab-
lauf entgegengewirkt. Stromabnehmer im Schleppbetrieb werden bei Anlagen eingesetzt, bei der die Bewegung in eine Fahrrichtung
überwiegt. Die Fahrt in die entgegengesetzte Richtung ist möglich.
Stromabnehmer in der Ausführung Reversierbetrieb werden für Anlagen mit gleichmäßiger Verteilung der Bewegungsrichtung z.B.
Krane etc. eingesetzt. Die Standard 0812 Gelenkstromabnehmer gibt es nur für den in den typischen Applikationen vorherrschenden
Reversierbetrieb.
Abb. 120: Stabilisierungsfeder für Schlepp- und Reversierbetrieb
6.4.4.1

Stromabnehmereingriff von der Seite

Bei Stromabnehmer für seitlichen Eingriff wirkt die Feder (Pos. 1) am Lager der Gewichtskraft entgegen.
Abb. 121: Feder (Pos. 1) am Stromabnehmer für seitlichen Eingriff
6.4.4.2

Typische Montagefehler

Schienenstöße und -übergänge sind nicht gratfrei
◼
◼ Abstandsmaß innerhalb von Verbindern wurde nicht eingehalten (Spaltgröße > 3 mm bei Aluminium-Edelstahl/CopperECO)
Einfahrtrichter sind nicht richtig eingestellt (Endlagen, Maßtoleranzen)
◼
Falsche Stromabnehmeranschlussleitungen wurden verwendet
◼
Anschlussleitungen sind nicht gemäß den Vorgaben verwendet (nicht richt- und zugkraftfrei verlegt)
◼
Einbaupositionen sind nicht innerhalb der Vorgaben. Überschreitung der zulässigen Toleranzen in Bogen und Kurven
◼
BAL0812-0001-DE
www.conductix.com
1 – Position Feder im Reversierbetrieb
2 – Position Feder im Schleppbetrieb
