→ Die Verbinderkappenhälften (Pos. 4) des Verbinders unterhalb der Schiene einhaken und oberhalb des Schienenstoßes ver-
schließen (siehe Abb. 80). Die Verbinderkappenhälften mit den zwei selbstschneidenden Schrauben (Pos. 5) an den seitlichen
Plastiklaschen verschrauben (siehe Abb. 81).

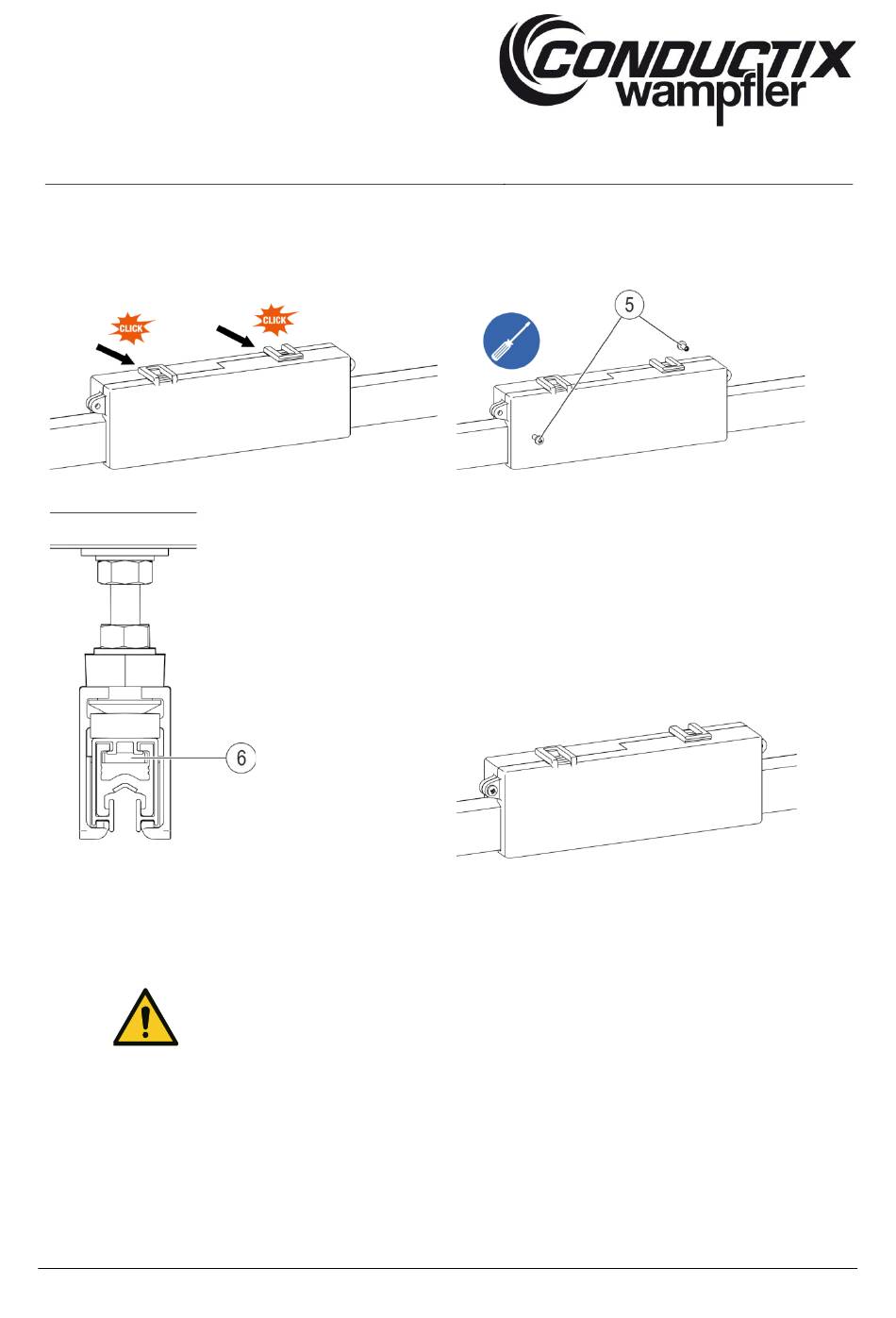

Abb. 80: Verbinderkappenhälften einrasten
Abb. 82: Spannblech (Pos. 6) des Verbinders liegt im Hohlprofil der
Schiene
→ Jede Verbinderstelle auf die gleiche Weise montieren.
WARNUNG!
BAL0812-0001-DE
www.conductix.com
Zerstörung der Schleifleitung vermeiden!
→ Schleifleitungen nicht mit Gewalt zusammentreiben
→ Nicht mit dem Hammer treiben
→ Anziehdrehmomente beachten und Drehmomentschlüssel verwenden
→ Kontaktfett/Stromleitpaste (Bestell-Nr.: 080021) verwenden
Originaldokument
Abb. 81: Verbinderkappenhälften verschrauben
Abb. 83: Verbinderstelle 0812 mit Isolierkappenhälften
