Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

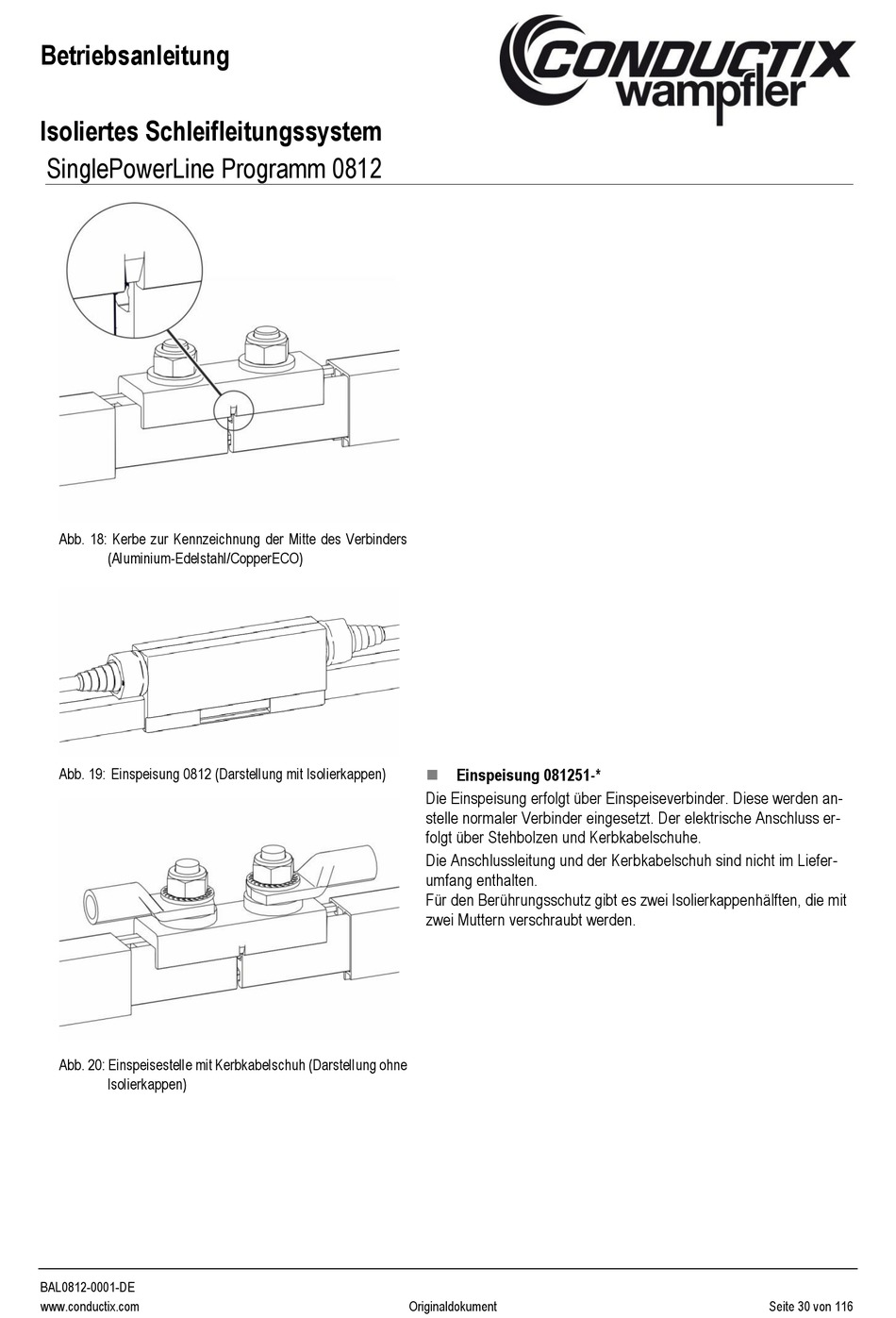

Abb. 18: Kerbe zur Kennzeichnung der Mitte des Verbinders
(Aluminium-Edelstahl/CopperECO)
Abb. 19: Einspeisung 0812 (Darstellung mit Isolierkappen)
Abb. 20: Einspeisestelle mit Kerbkabelschuh (Darstellung ohne
Isolierkappen)
BAL0812-0001-DE
www.conductix.com
Einspeisung 081251-*
◼
Die Einspeisung erfolgt über Einspeiseverbinder. Diese werden an-
stelle normaler Verbinder eingesetzt. Der elektrische Anschluss er-
folgt über Stehbolzen und Kerbkabelschuhe.
Die Anschlussleitung und der Kerbkabelschuh sind nicht im Liefer-
umfang enthalten.
Für den Berührungsschutz gibt es zwei Isolierkappenhälften, die mit
zwei Muttern verschraubt werden.
Originaldokument Seite 30 von 116
