Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

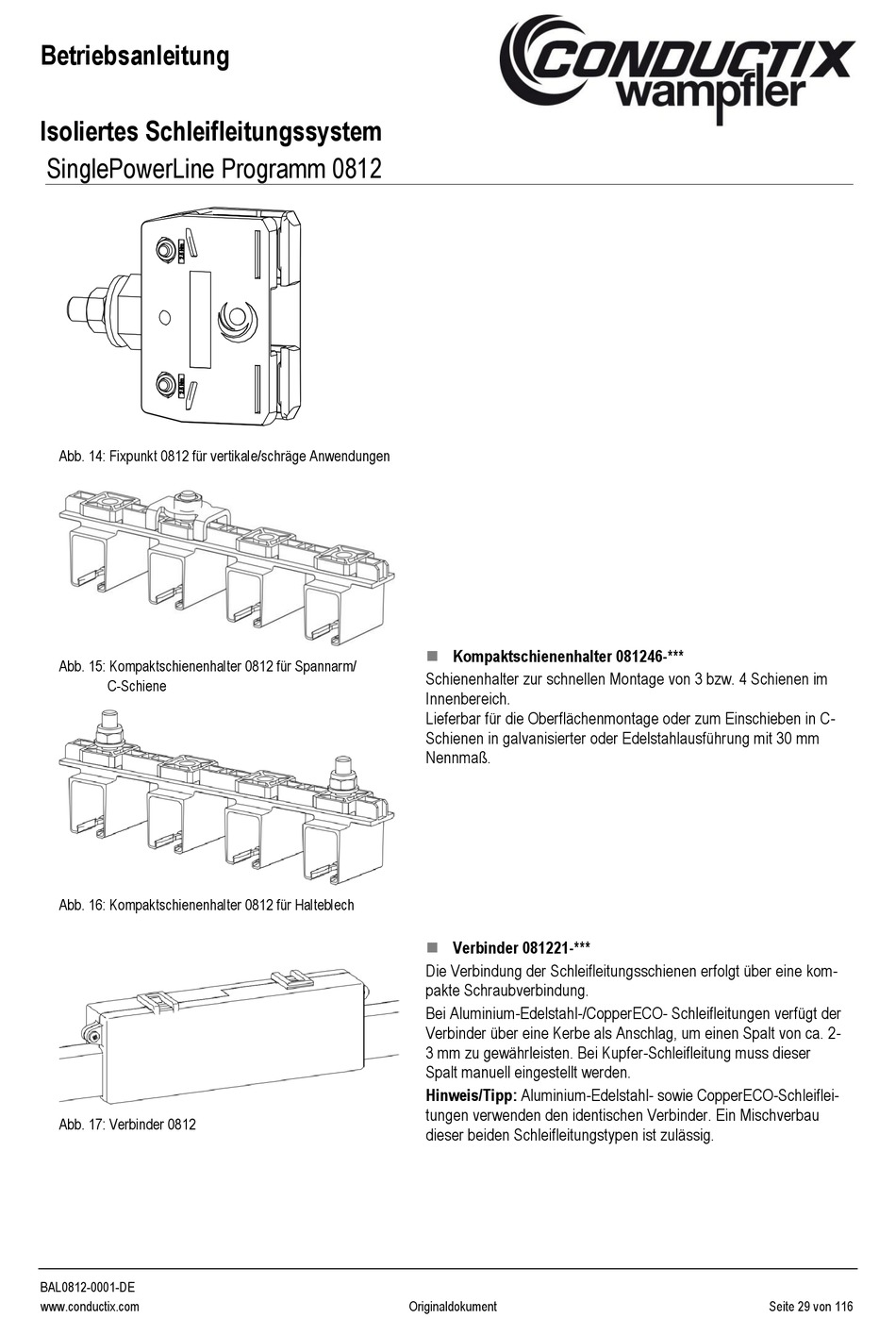

Abb. 14: Fixpunkt 0812 für vertikale/schräge Anwendungen
Abb. 15: Kompaktschienenhalter 0812 für Spannarm/
C-Schiene
Abb. 16: Kompaktschienenhalter 0812 für Halteblech
Abb. 17: Verbinder 0812
BAL0812-0001-DE
www.conductix.com
Kompaktschienenhalter 081246-***
◼
Schienenhalter zur schnellen Montage von 3 bzw. 4 Schienen im
Innenbereich.
Lieferbar für die Oberflächenmontage oder zum Einschieben in C-
Schienen in galvanisierter oder Edelstahlausführung mit 30 mm
Nennmaß.
Verbinder 081221-***
◼
Die Verbindung der Schleifleitungsschienen erfolgt über eine kom-
pakte Schraubverbindung.
Bei Aluminium-Edelstahl-/CopperECO- Schleifleitungen verfügt der
Verbinder über eine Kerbe als Anschlag, um einen Spalt von ca. 2-
3 mm zu gewährleisten. Bei Kupfer-Schleifleitung muss dieser
Spalt manuell eingestellt werden.
Hinweis/Tipp: Aluminium-Edelstahl- sowie CopperECO-Schleiflei-
tungen verwenden den identischen Verbinder. Ein Mischverbau
dieser beiden Schleifleitungstypen ist zulässig.
