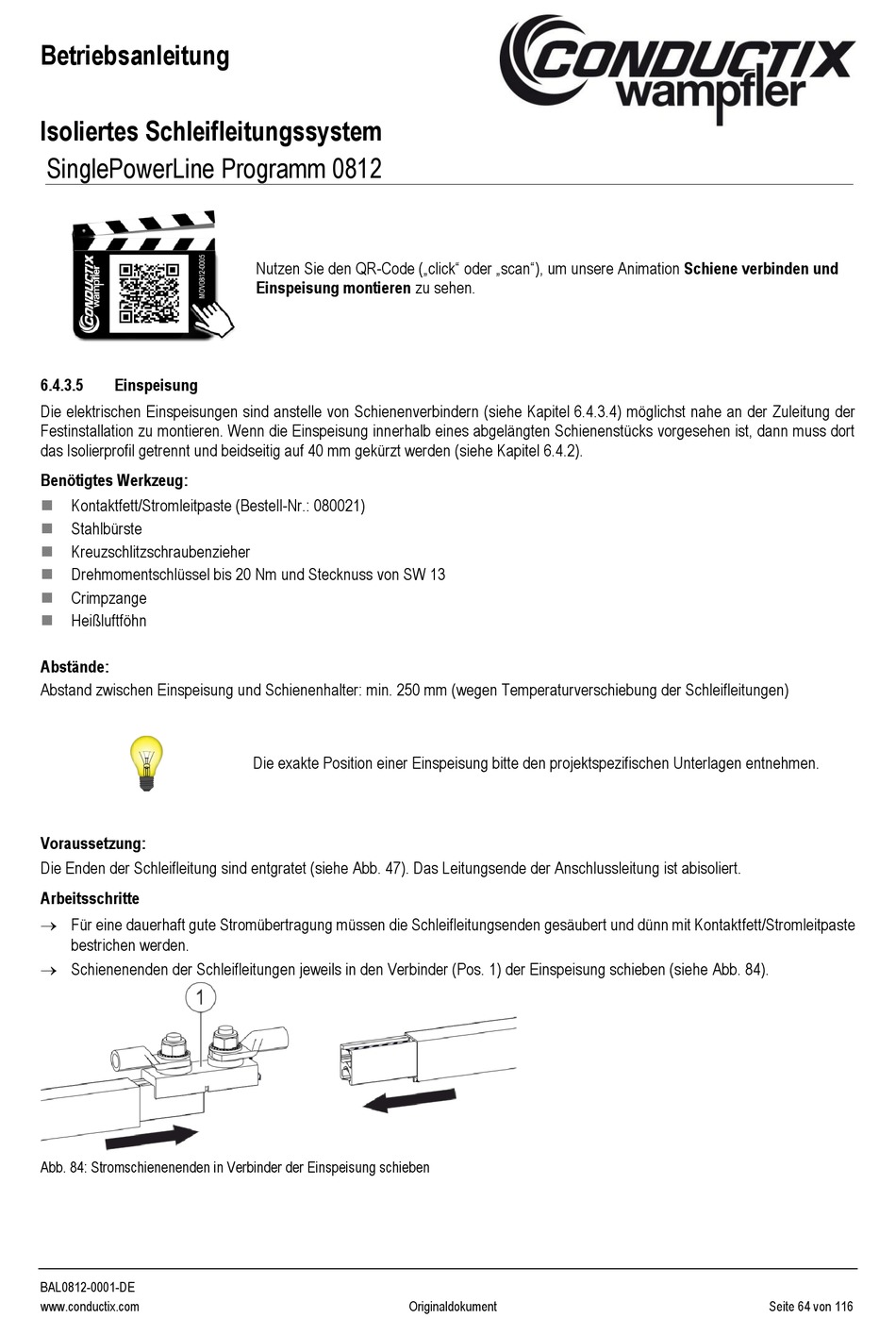

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
6.4.3.5
Einspeisung
Die elektrischen Einspeisungen sind anstelle von Schienenverbindern (siehe Kapitel 6.4.3.4) möglichst nahe an der Zuleitung der
Festinstallation zu montieren. Wenn die Einspeisung innerhalb eines abgelängten Schienenstücks vorgesehen ist, dann muss dort
das Isolierprofil getrennt und beidseitig auf 40 mm gekürzt werden (siehe Kapitel 6.4.2).
Benötigtes Werkzeug:
◼
Kontaktfett/Stromleitpaste (Bestell-Nr.: 080021)
Stahlbürste
◼
Kreuzschlitzschraubenzieher
◼
◼
Drehmomentschlüssel bis 20 Nm und Stecknuss von SW 13
Crimpzange
◼
◼
Heißluftföhn
Abstände:
Abstand zwischen Einspeisung und Schienenhalter: min. 250 mm (wegen Temperaturverschiebung der Schleifleitungen)
Voraussetzung:
Die Enden der Schleifleitung sind entgratet (siehe Abb. 47). Das Leitungsende der Anschlussleitung ist abisoliert.
Arbeitsschritte
→ Für eine dauerhaft gute Stromübertragung müssen die Schleifleitungsenden gesäubert und dünn mit Kontaktfett/Stromleitpaste
bestrichen werden.
→ Schienenenden der Schleifleitungen jeweils in den Verbinder (Pos. 1) der Einspeisung schieben (siehe Abb. 84).
Abb. 84: Stromschienenenden in Verbinder der Einspeisung schieben
BAL0812-0001-DE
www.conductix.com
Nutzen Sie den QR-Code („click" oder „scan"), um unsere Animation Schiene verbinden und
Einspeisung montieren zu sehen.
Die exakte Position einer Einspeisung bitte den projektspezifischen Unterlagen entnehmen.
