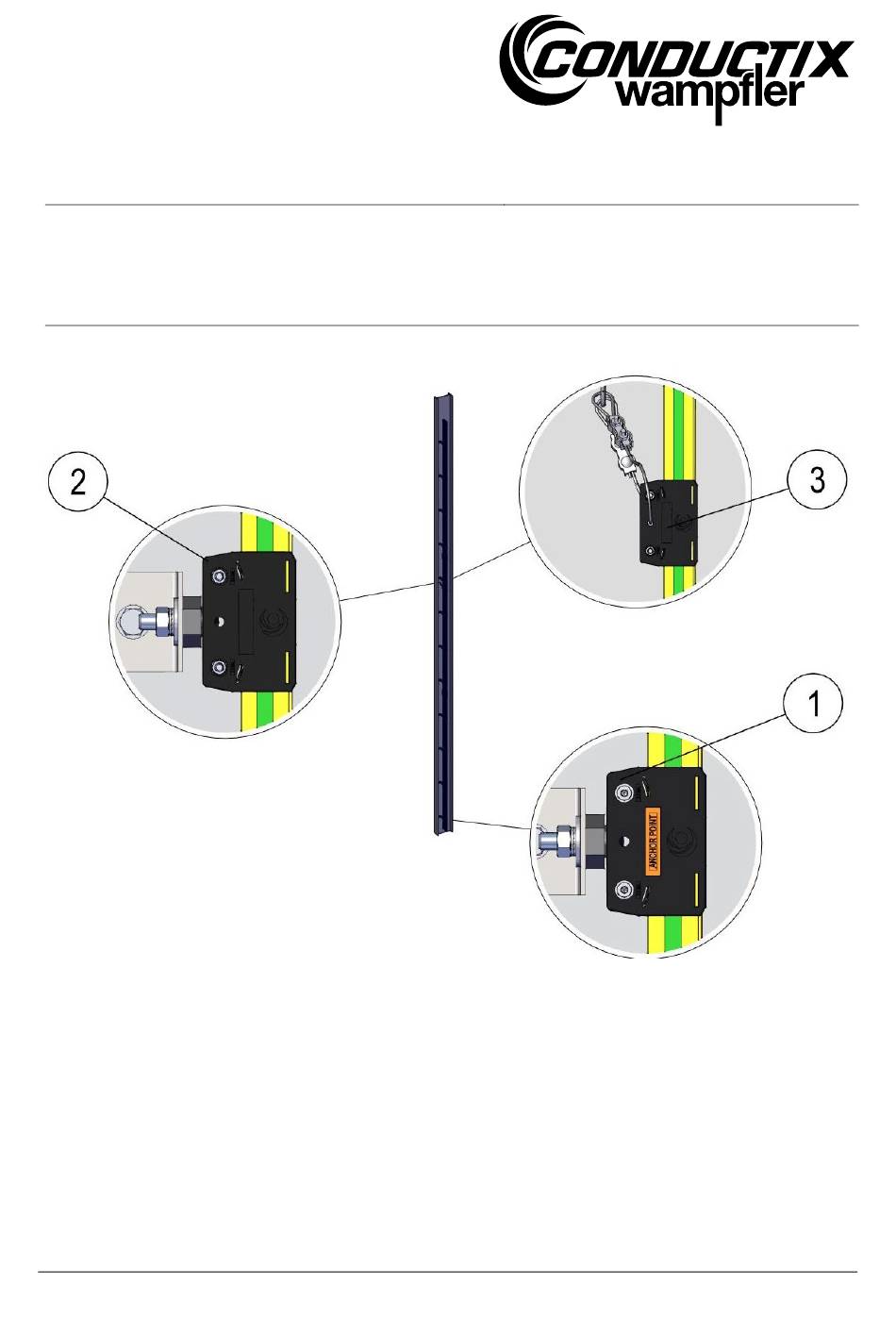

Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 Bestell Nummer: Fixpunkt (Pos. 1): 081232-2 Schienenhalter (Pos. 2): 081247-02 Fangvorrichtung (Pos. 3): 0812-FALL-X MV0812-0017-DE www.conductix.com Originaldokument Seite 1 von 28...
Dieses Dokument beschreibt die Montage des Fixpunktes, Schienenhalters und der Fangvorrichtung für das Schleifleitungspro- gramm 0812 in vertikalen oder schrägen Anwendungen. Vertikale Anwendung bedeutet, dass das gesamte Schleifleitungssystem vertikal ausgerichtet ist, d.h. senkrechter Aufbau in die Höhe (90°). Schräg bedeutet, eine Ausrichtung zwischen 0° und 90°...
Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 2 Sicherheit Bitte die allgemeinen Sicherheitshinweise in der Betriebsanleitung zum Schleifleitungssystem 0812 (BAL0812-0001) zusätzlich zu den hier genannten Hinweisen lesen und beachten! Lebensgefahr durch elektrischen Stromschlag! GEFAHR! Das Berühren von stromführenden Bauteilen kann zum Tod oder zu schweren Verletzungen durch elektrischen Schlag führen.
Seite 5
→ Der Einsatz in chemischen Betrieben, Verzinkereien, Galvanikbetrieben, Kompostieran- lagen oder in Lagern oder Einrichtungen, in denen chemische Stoffe (z.B. Aromaten, Benzole) gelagert oder verarbeitet werden, ist vorab durch Conductix-Wampfler zu prü- GEFAHR! Die Beständigkeit der Kunststoffteile ist kritisch bei Kontakt mit Ölen, Fetten oder diversen Rei- nigungsmitteln.
3 Produktbeschreibung 3.1 Systemanordnung Bei der vertikalen oder schrägen Anwendung des Schleifleitungsprogramms 0812 wird die Gesamtstrecke der Schleifleitung in Seg- mente eingeteilt. Jedes Segment wird von einem Fixpunkt (Pos. 2) getragen (siehe Abb. 2). Die Schienenhalter (Pos. 3) müssen in kürzeren Abständen (≤1.000 mm) als bei einer horizontalen Anwendung (1.500 mm) positio- niert werden (siehe Abb.
Das U-Blech (Pos. 2) dient als Bohrschablone für die benö- tigte Durchgangsbohrung in der Schleifleitung. Der Fixpunkt 0812 für den vertikalen Einsatz besteht aus zwei Gehäusehälften, die mit Zylinderschrauben M4 (Pos. 1) verschraubt werden. Die Drehmomentangabe (2,5 Nm) befindet sich ebenfalls auf den Gehäusehälften.
Seite 8
(2,5 Nm) befindet sich auf den Gehäu- sehälften. Mithilfe der Sechskantmutter M8 (Pos. 2) wird der Schienenhalter an der Unterkonstruktion des Kunden (zum Beispiel ein Winkelblech als Ausleger) befestigt (siehe Abb. 7). Abb. 7: Schienenhalter 0812 für vertikale Anwendungen MV0812-0017-DE www.conductix.com Originaldokument Seite 8 von 28...
Seite 9
Aufgabe, im Falle eines Versagens der Fixierung, die Schleifleitung vor dem Herunterfallen zu si- chern. Die Fangvorrichtung 0812 besteht aus zwei Halte- blechhälften (Pos. 6) und zwei Gehäusehälften. Auf den Gehäusehälften steht das zu verwendende Drehmoment (2,5 Nm) für die Zylinderschrauben Abb.
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 4.2 Schienenhalter und Fixpunkt montieren Die maximalen Anziehdrehmomente 7 Nm bei der Sechskantmutter M8 und 2,5 Nm bei der Verschraubung der Gehäusehälften des Schienenhalters dürfen nicht überschritten werden. Zu hohe Anziehdrehmomente führen zur Schädigung des Schienenhalters.
Seite 12
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 Voraussetzung: Die Ausleger der kundespezifischen Tragekonstruktion (z.B. Winkelblech) sind im entsprechenden Abstand (projektspezifische Un- terlagen beachten) montiert. Benötigtes Werkzeug: Gummihammer Gabelschlüssel SW 13 Gabelschlüssel SW 22 ...
Seite 13
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 Arbeitsschritte: Montage des Schienenhalters: → Die obere Verschraubung des Schienenhalters (Pos. 1), bestehend aus Unterlegscheibe (Pos. 2), Keilsicherungsscheibe (Pos. 3) und Sechskantmutter M8 (Pos. 4) mit einem Gabelschlüssel SW 13 lösen (siehe Abb. 10).
Seite 14
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 Montage des Fixpunktes: → Die Endkappe (Pos. 5) mit einem Gummihammer leicht auf die Schleifleitungsschiene aufklopfen. Darauf achten, dass das Isolierprofil (Pos. 6) in der Endkappe (Pos. 5) richtig sitzt (siehe Abb. 16 und Abb. 17), aber die Zylinderschraube (Pos. 7) der Endkappe noch nicht anziehen (siehe Abb.
Seite 15
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 → Von der hinteren Kante der Endkappe (Pos. 5) 250 mm auf dem Isolierprofil abmessen und mit einem Stift (z.B. rot oder weiß) das Maß markieren (siehe Abb. 18).
Seite 16
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 → Mit einem Bohrer Ø 5,1 mm die Durchgangsbohrung für den Bolzen des Fixpunktes von beiden Seiten bohren (siehe Abb. 20 und Abb. 21). Abb. 20: Durchgangsbohrung bohren Abb. 21: Durchgangsbohrung für den Bolzen des Fixpunktes →...
Seite 17
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 Abb. 24: Isolierprofil (Pos. 8) wieder in die Endkappe (Pos. 5) schieben Abb. 25: Zylinderschraube (Pos. 9) der Endkappe anziehen Weitere Informationen zur Montage der Endkappe bitte der BAL0812-0001 entnehmen.
Seite 18
Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 → Die zwei lose montierten Gehäusehälften über das montierte U-Blech mit Bolzen in die Schleifleitung einhängen (siehe Abb. 27). Darauf achten, dass der Fixpunkt das Isolierprofil vollständig umschließt (siehe Abb. 28).
Seite 19
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 → Die vormontierte Zylinderschrauben M4x22 (Pos. 11) mit dem vorgeschriebenen Drehmoment (SW 4, Drehmoment: 2,5 Nm) anziehen (siehe Abb. 29). Abb. 29: Zylinderschrauben des Fixpunktes anziehen → Die Verschraubung des Fixpunktes mit der Sechskantmutter (M8) (Pos. 12) lösen (siehe Abb. 30).
Seite 20
Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 → Den Fixpunkt inklusive der eingehängten Schleifleitung am Ausleger der kundenseitigen Tragkonstruktion (z.B. Winkelblech) montieren (siehe Abb. 31). Hierfür die M8 Sechskantmutter (Pos. 12) mit dem vorgeschriebenen Drehmoment (SW 13, Dreh- moment: 7 Nm) anziehen (siehe Abb.
Seite 21
Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 → Die Schleifleitung in die bereits montierten Schienenhalter einklicken (siehe Abb. 34) und die lose montierten Zylinderschrauben M4x22 (Pos. 13) der zwei Schienenhalter-Gehäusehälften mit dem vorgeschriebenen Drehmoment (SW 4, Drehmoment: 2,5 Nm) anziehen (siehe Abb.
Seite 22
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 → Alle Schienenhalter bzw. Fixpunkte auf die gleiche Weise an den anderen Polen montieren. Da die Zylinderschrauben M4x22 der zwei Schienenhalter-Gehäusehälften erst angezogen werden können, wenn die Schleifleitung eingehängt ist, müssen die Schienenhalter erst pro Pol fertig montiert werden.
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 4.3 Fangvorrichtung montieren Die Fangvorrichtung wird an jeder zweiten Schiene montiert. Jeweils immer zwischen den letzten bei- den Schienenhaltern der zweiten Schiene (siehe auch Abb. 44 und Abb. 45 in Kapitel 5).
Seite 24
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 → Die lose montierten Zylinderschrauben M4x22 (Pos. 3) der Gehäusehälften mit dem vorgeschriebenen Drehmoment (SW 4, Drehmoment: 2,5 Nm) anziehen (siehe Abb. 39). → An allen weiteren Schleifleitungspolen die Gehäusehälften montieren (siehe Abb. 40).
Seite 25
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 → Die Seilklemme (Pos. 5) mithilfe einer Ratsche (Sechskantmuttern der Seilklemmen anziehen) montieren und die Seilkauschen (Pos. 6) in die Schlaufen einziehen (siehe Abb. 42). → Die Seilkauschen in den Karabinerhaken (Pos. 7) einhaken (siehe Abb. 43).
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 5 Segmentierung und Systemgrenzen Segmentierung: Im vertikalen Anwendungsfall wird die Gesamtlänge des Schleiflei- tungssystems, u.a. aufgrund von Wärmedehnung und erhöhter mecha- nischer Belastung der Stromschienen (Pos. 2), in Segmente unterteilt.
Seite 27
Montagevorschrift Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 Systemgrenzen: Einzelne Segmente für den vertikalen Einsatz können mehrfach übereinander- gestapelt werden (siehe Abb. 45). Informationen über das Stapeln von Seg- menten: Alle Segmente sind unabhängig voneinander Die Segmente beeinflussen sich nicht gegenseitig (mechanisch) ...
Fixpunkt, Schienenhalter und Fangvorrichtung für die vertikale Anwendung Programm 0812 6 Prüfungsliste Bitte die separate Inbetriebnahme Checkliste zum Schleifleitungssystem 0812 (siehe IBC0812-0001) zusätzlich zu den hier genannten Punkten lesen und beachten bzw. prüfen! Prüfen Geprüft Wurden die Fixpunkte über den seitlichen Bolzen fixiert (siehe Kapitel 4.2)?
