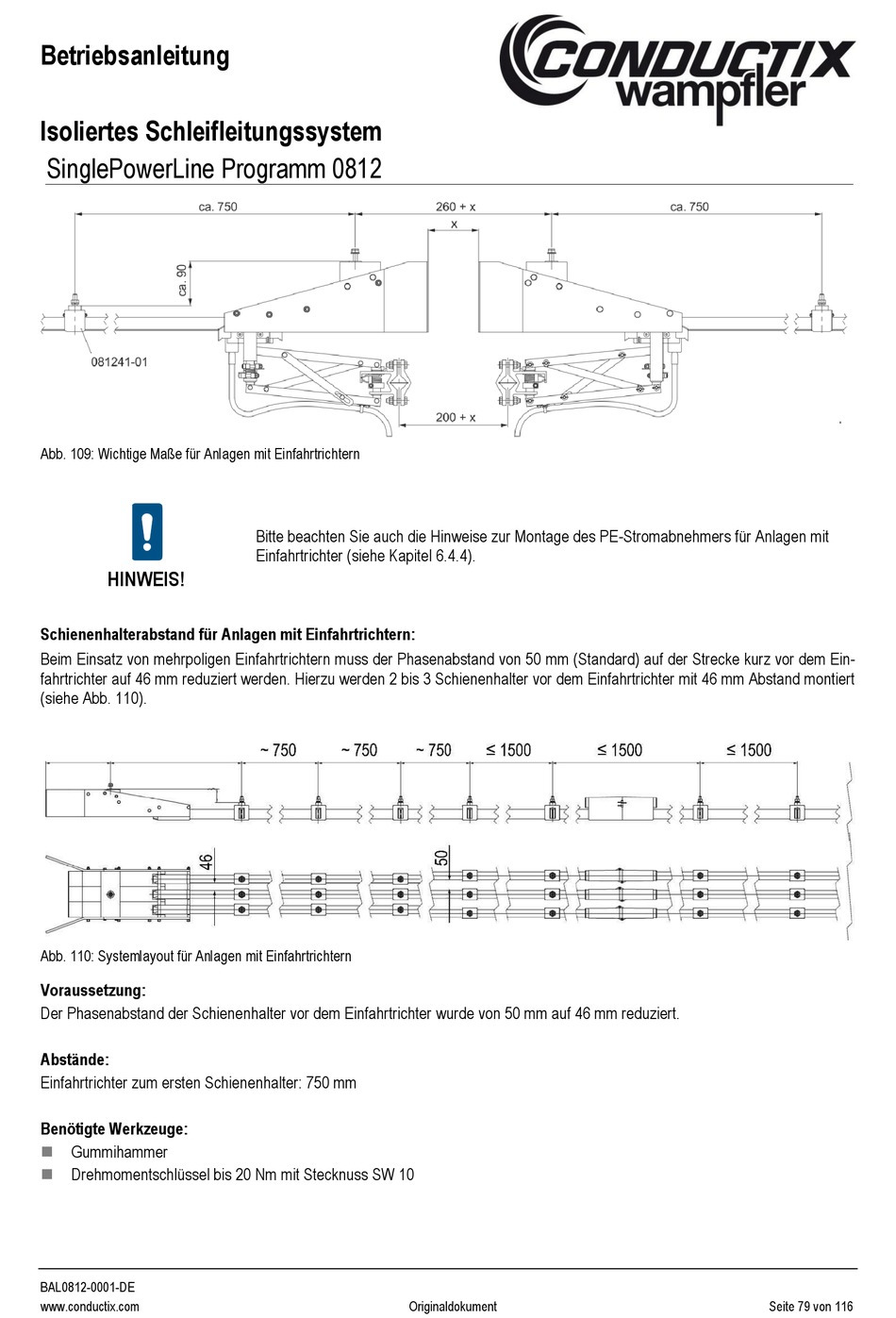

Conductix-Wampfler SinglePowerLine Programm 0812 Betriebsanleitung Seite 79

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
Abb. 109: Wichtige Maße für Anlagen mit Einfahrtrichtern
HINWEIS!
Schienenhalterabstand für Anlagen mit Einfahrtrichtern:
Beim Einsatz von mehrpoligen Einfahrtrichtern muss der Phasenabstand von 50 mm (Standard) auf der Strecke kurz vor dem Ein-
fahrtrichter auf 46 mm reduziert werden. Hierzu werden 2 bis 3 Schienenhalter vor dem Einfahrtrichter mit 46 mm Abstand montiert
(siehe Abb. 110).
Abb. 110: Systemlayout für Anlagen mit Einfahrtrichtern
Voraussetzung:
Der Phasenabstand der Schienenhalter vor dem Einfahrtrichter wurde von 50 mm auf 46 mm reduziert.
Abstände:
Einfahrtrichter zum ersten Schienenhalter: 750 mm
Benötigte Werkzeuge:
Gummihammer
◼
◼ Drehmomentschlüssel bis 20 Nm mit Stecknuss SW 10
BAL0812-0001-DE
www.conductix.com
Bitte beachten Sie auch die Hinweise zur Montage des PE-Stromabnehmers für Anlagen mit
Einfahrtrichter (siehe Kapitel 6.4.4).
Originaldokument Seite 79 von 116
