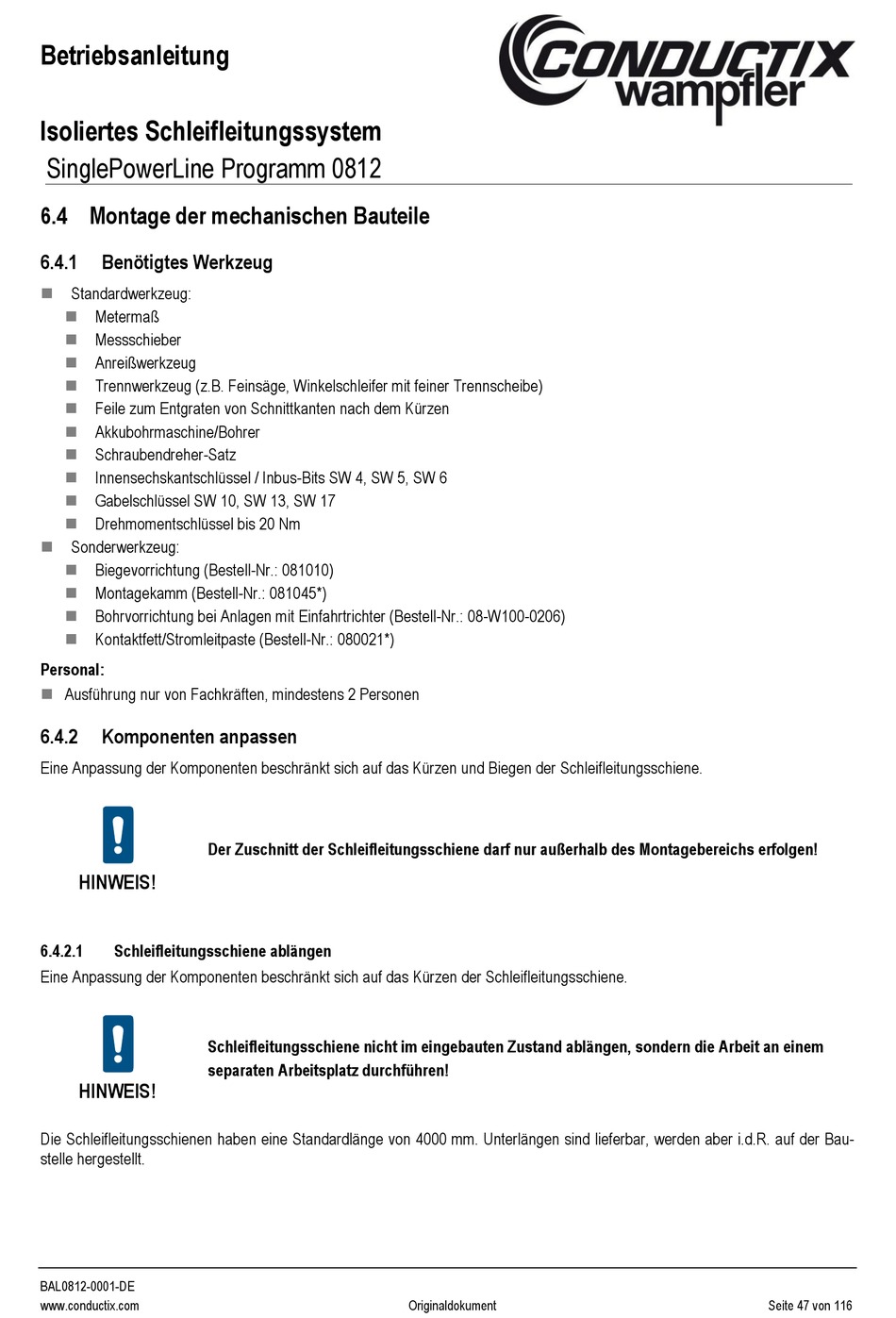

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

6.4 Montage der mechanischen Bauteile

6.4.1 Benötigtes Werkzeug
Standardwerkzeug:
◼
◼ Metermaß
Messschieber
◼
◼ Anreißwerkzeug
Trennwerkzeug (z.B. Feinsäge, Winkelschleifer mit feiner Trennscheibe)
◼
Feile zum Entgraten von Schnittkanten nach dem Kürzen
◼
Akkubohrmaschine/Bohrer
◼
Schraubendreher-Satz
◼
◼ Innensechskantschlüssel / Inbus-Bits SW 4, SW 5, SW 6
Gabelschlüssel SW 10, SW 13, SW 17
◼
◼ Drehmomentschlüssel bis 20 Nm
Sonderwerkzeug:
◼
Biegevorrichtung (Bestell-Nr.: 081010)
◼
Montagekamm (Bestell-Nr.: 081045*)
◼
Bohrvorrichtung bei Anlagen mit Einfahrtrichter (Bestell-Nr.: 08-W100-0206)
◼
◼ Kontaktfett/Stromleitpaste (Bestell-Nr.: 080021*)
Personal:
Ausführung nur von Fachkräften, mindestens 2 Personen
◼
6.4.2

Komponenten anpassen

Eine Anpassung der Komponenten beschränkt sich auf das Kürzen und Biegen der Schleifleitungsschiene.
Der Zuschnitt der Schleifleitungsschiene darf nur außerhalb des Montagebereichs erfolgen!
HINWEIS!
6.4.2.1 Schleifleitungsschiene ablängen
Eine Anpassung der Komponenten beschränkt sich auf das Kürzen der Schleifleitungsschiene.
Schleifleitungsschiene nicht im eingebauten Zustand ablängen, sondern die Arbeit an einem
separaten Arbeitsplatz durchführen!
HINWEIS!
Die Schleifleitungsschienen haben eine Standardlänge von 4000 mm. Unterlängen sind lieferbar, werden aber i.d.R. auf der Bau-
stelle hergestellt.
