Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

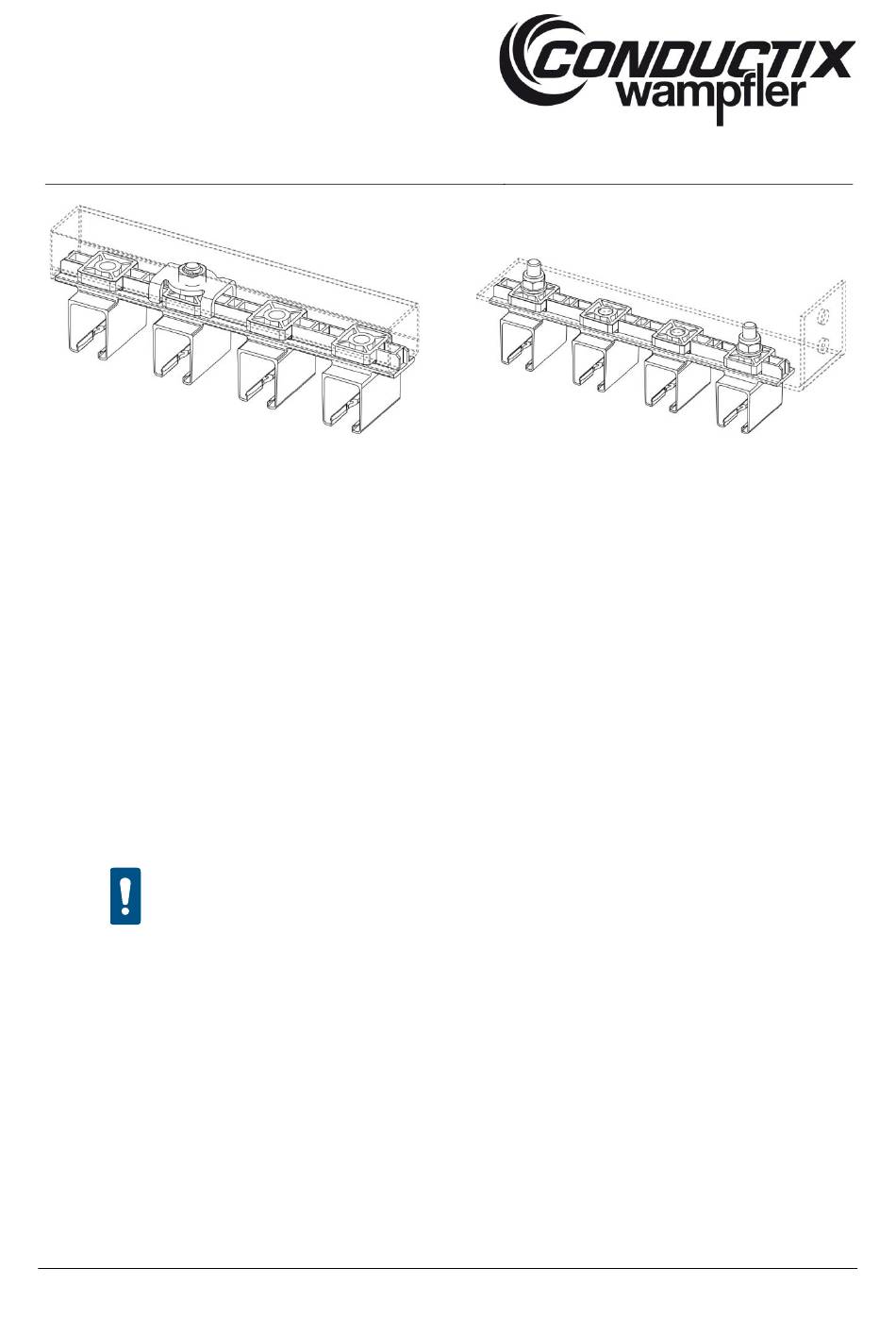

Abb. 63: Kompaktschienenhalter in Spannarm/C-Schiene montiert
Voraussetzung:
Die Haltekonstruktion (z.B.: Halteblech oder Spannarm/C-Schiene) ist im entsprechenden Abstand (siehe projektspezifische Unter-
lagen) montiert.
Schienenhalterabstände:
Schienenhalter zu Schienenhalter: ≤ 1500 mm
Schienenhaltermitte zu Endkappe: ≥ 250 mm (bis max. 400mm)
Achsabstand zwischen Schienenhalter und Schienenverbinder: ≥ 250 mm
Arbeitsschritte (Montage bei Spannarm/C-Schiene):
→ Den Kompaktschienenhalter in die C-Schiene/Spannarm schieben (siehe Abb. 65). Genaues Maß bitte den projektspezifischen
Unterlagen entnehmen.
→ Kompaktschienenhalter mit dem vorgeschriebenen Drehmoment (SW 6, Drehmomentschlüssel 2 Nm) anziehen (siehe Abb.
66).
ACHTUNG!
Die Halteklammer des Kompaktschienenhalters muss mit dem Spannarm/C-Schiene an einem der mittleren Pole montiert wer-
den (siehe Abb. 67 und Abb. 68).
HINWEIS!
BAL0812-0001-DE
www.conductix.com
Damit später die Schiene in den Kompaktschienenhalter eingeführt werden kann, müssen die
Zylinderschrauben im Kompaktschienenhalter versenkt sein (siehe Abb. 69).
Abb. 64: Kompaktschienenhalter an Halteblech montiert
