Conductix-Wampfler SinglePowerLine Programm 0812 Betriebsanleitung Seite 53

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

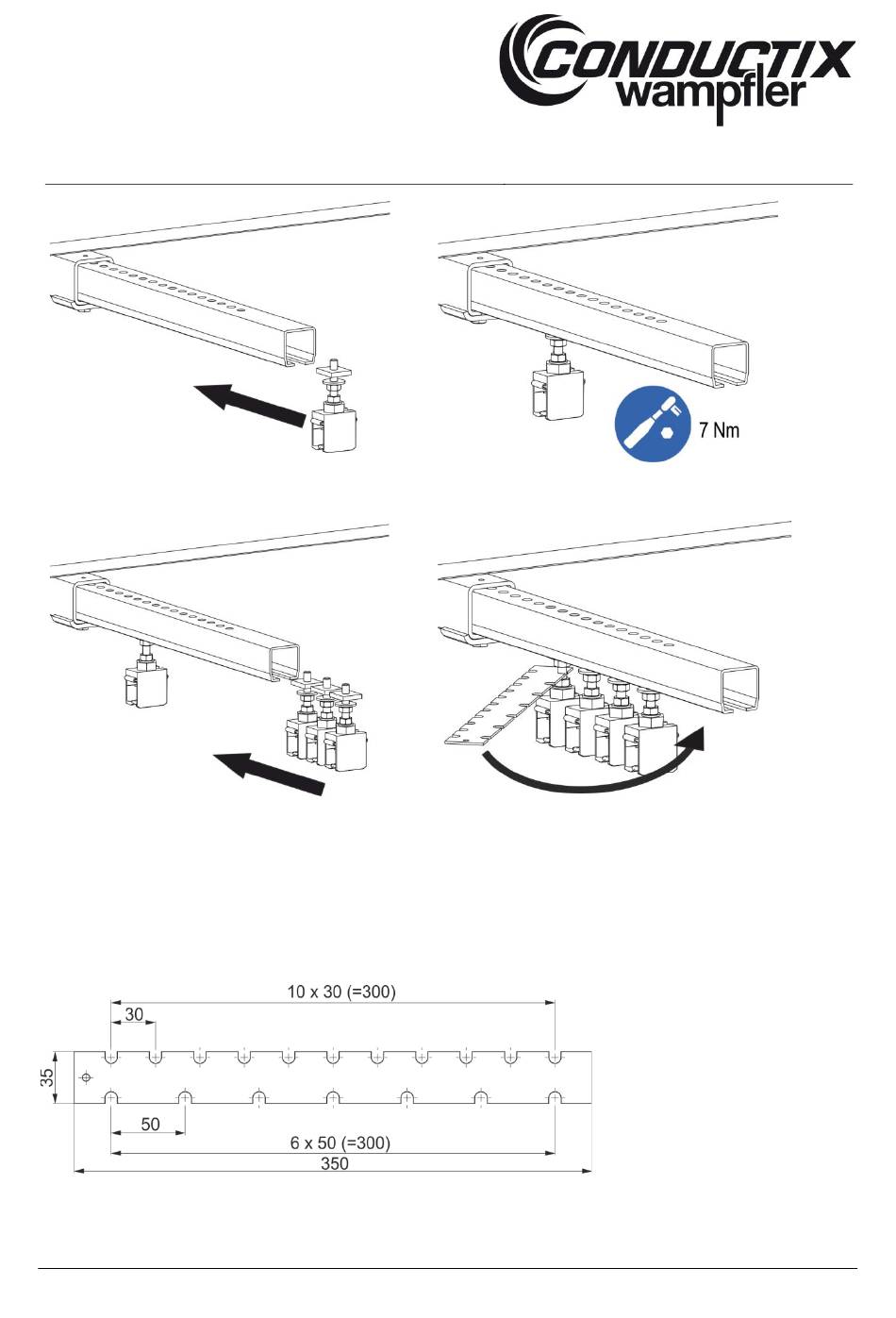

Abb. 52: Ersten Schienenhalter in Spannarm schieben
Abb. 54: Die nächsten Schienenhalter in den Spannarm schieben
→ Um einen gleichmäßigen Phasenabstand zu erreichen, müssen die nächsten Schienenhalter mit dem Montagekamm ausge-
richtet werden (siehe Abb. 55). Mit dem Montagekamm kann der Phasenabstand von entweder 50 mm (Standard) oder
30 mm (Achtung: 30 mm nur bei versetzter Stromabnehmeranordnung und versetzten Einspeisungen möglich) eingestellt
werden. Je nachdem welcher Phasenabstand realisiert werden soll, muss die entsprechende Seite (10x30 mm oder
6x50 mm) des Montagekamms verwendet werden (siehe Abb. 56).
Abb. 56: Maße des Montagekamms
BAL0812-0001-DE
www.conductix.com
Abb. 53: Erster Schienenhalter in Spannarm aufgeschoben und angezo-
gen
Abb. 55: Schienenhalter mithilfe des Montagekamms ausrichten
Originaldokument Seite 53 von 116
