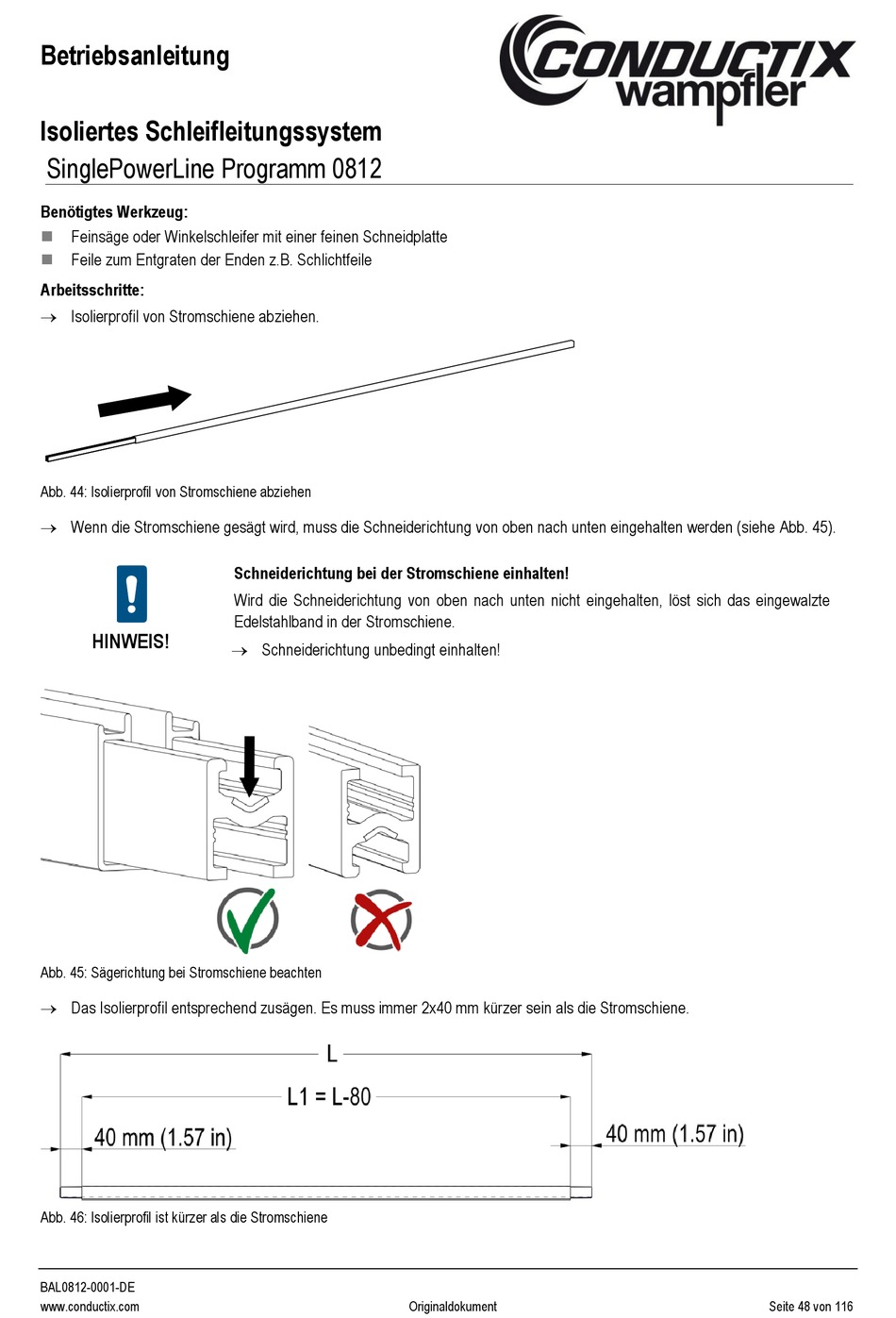

Conductix-Wampfler SinglePowerLine Programm 0812 Betriebsanleitung Seite 48

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
Benötigtes Werkzeug:
Feinsäge oder Winkelschleifer mit einer feinen Schneidplatte
◼
Feile zum Entgraten der Enden z.B. Schlichtfeile
◼
Arbeitsschritte:
→ Isolierprofil von Stromschiene abziehen.
Abb. 44: Isolierprofil von Stromschiene abziehen
→ Wenn die Stromschiene gesägt wird, muss die Schneiderichtung von oben nach unten eingehalten werden (siehe Abb. 45).
HINWEIS!
Abb. 45: Sägerichtung bei Stromschiene beachten
→ Das Isolierprofil entsprechend zusägen. Es muss immer 2x40 mm kürzer sein als die Stromschiene.
Abb. 46: Isolierprofil ist kürzer als die Stromschiene
BAL0812-0001-DE
www.conductix.com
Schneiderichtung bei der Stromschiene einhalten!
Wird die Schneiderichtung von oben nach unten nicht eingehalten, löst sich das eingewalzte
Edelstahlband in der Stromschiene.
→ Schneiderichtung unbedingt einhalten!
Originaldokument Seite 48 von 116
