Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
HINWEIS!
WARNUNG!
6.4.3.6

Fixpunktklemme montieren

Mittels Fixpunktklemmen wird die Schleifleitungsschiene an einem Punkt fixiert und kann von diesem Punkt aus frei dehnen. Der
Fixpunkt wird in der Regel in der Nähe der Einspeisung angebracht. Werden mehrere Fixpunkte projektiert, z.B. bei Überfahrten oder
Kurven (natürlicher Fixpunkt), ist zwischen den Fixpunkten die Strecke über Dehnelemente zu entkoppeln. Die Befestigung der
Fixpunktklemme erfolgt durch einen Klemmkonus auf dem Isolierprofil.
BAL0812-0001-DE
www.conductix.com

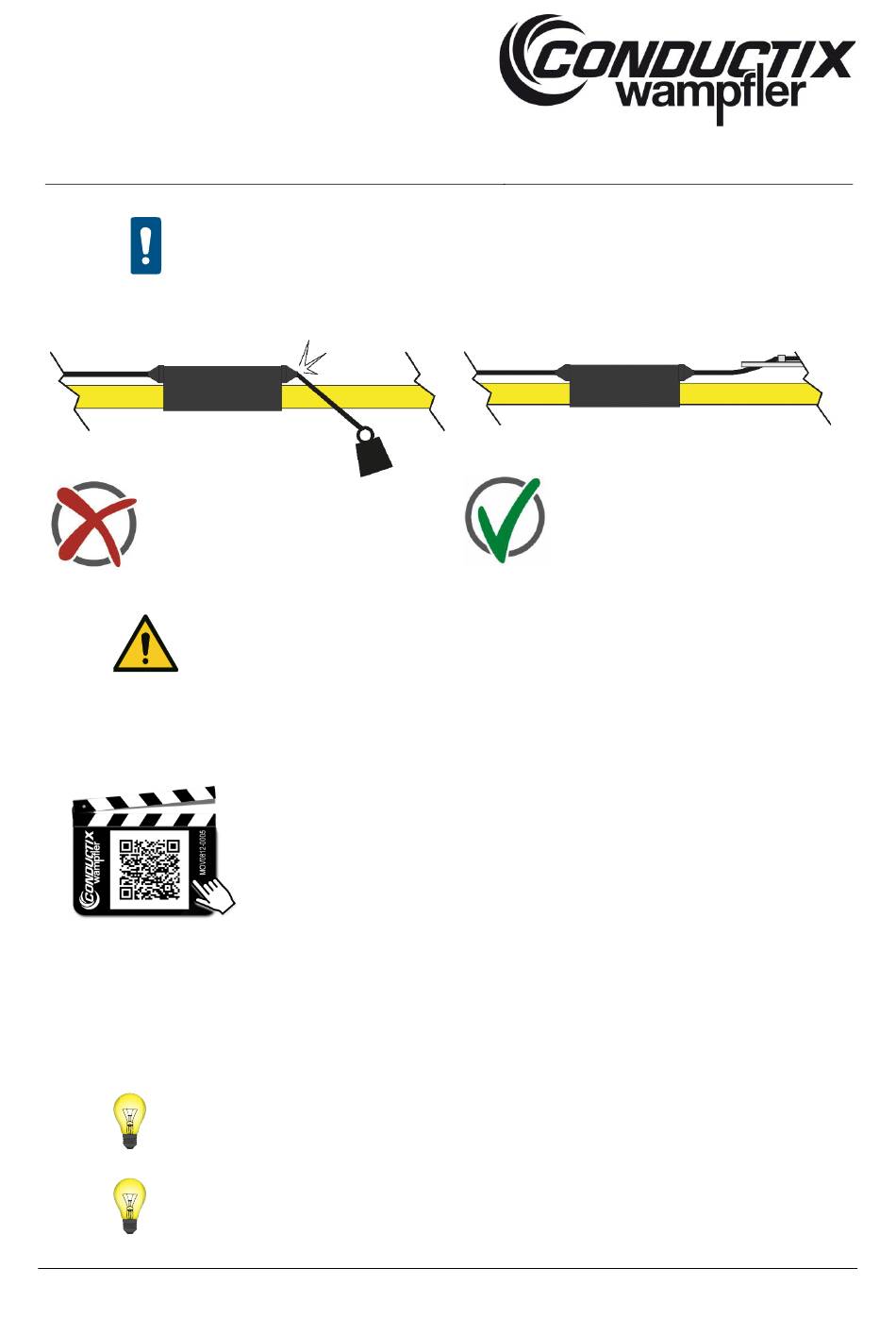

Keine Zugbelastung auf die Anschlussleitung zulassen!
→ Anschlussleitung in einem geeigneten Abstand mit einer Zugentlastung versehen.
Zerstörung der Schleifleitung vermeiden!
→ Schleifleitungen nicht mit Gewalt zusammentreiben
→ Nicht mit dem Hammer treiben
→ Anziehdrehmomente beachten und Drehmomentschlüssel verwenden
→ Kontaktfett/Stromleitpaste (Bestell-Nr.: 080021) verwenden
Nutzen Sie den QR-Code („click" oder „scan"), um unsere Animation Schiene verbinden und
Einspeisung montieren zu sehen.
Die Schleifleitung kann normalerweise im Schienenhalter gleiten. Durch Fixpunkte wird die Schleiflei-
tung innerhalb der Haltekonstruktion/des Unterbaus mechanisch fixiert. Es ist sinnvoll, Fixpunkte der
Schleifleitung immer an Fixpunktpositionen der Haltekonstruktion zu positionieren.
Die exakte Position der Fixpunkte bitte den projektspezifischen Unterlagen entnehmen.
Originaldokument Seite 67 von 116
