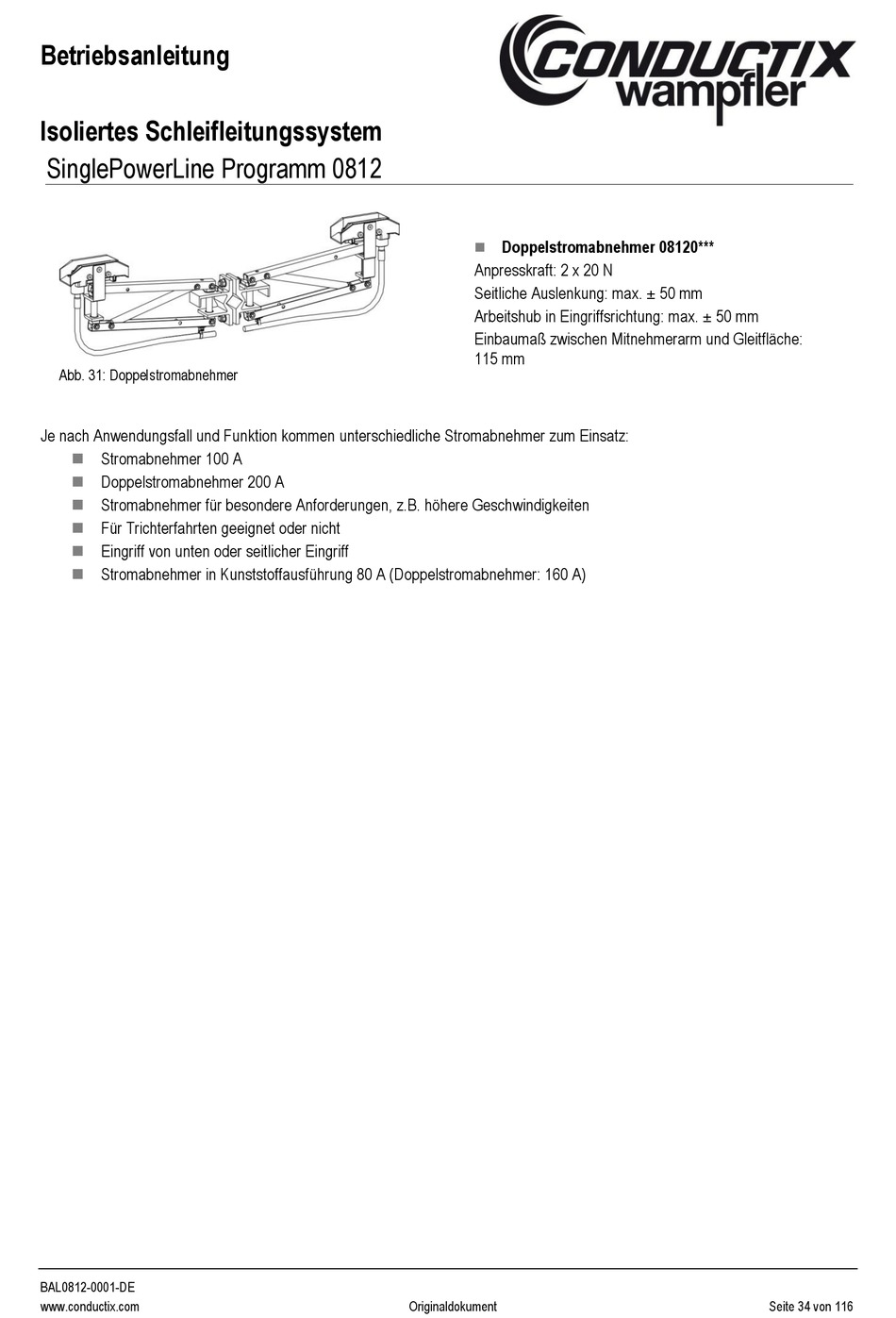

Abb. 31: Doppelstromabnehmer
Je nach Anwendungsfall und Funktion kommen unterschiedliche Stromabnehmer zum Einsatz:
Stromabnehmer 100 A
◼
◼ Doppelstromabnehmer 200 A
Stromabnehmer für besondere Anforderungen, z.B. höhere Geschwindigkeiten
◼
◼ Für Trichterfahrten geeignet oder nicht
Eingriff von unten oder seitlicher Eingriff
◼
Stromabnehmer in Kunststoffausführung 80 A (Doppelstromabnehmer: 160 A)
◼
BAL0812-0001-DE
www.conductix.com
Doppelstromabnehmer 08120***
◼
Anpresskraft: 2 x 20 N
Seitliche Auslenkung: max. ± 50 mm
Arbeitshub in Eingriffsrichtung: max. ± 50 mm
Einbaumaß zwischen Mitnehmerarm und Gleitfläche:
115 mm
