Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
HINWEIS!
Benötigtes Werkzeug:
Drehmomentschlüssel bis 20 Nm mit Inbus-Bit SW 5
◼
Arbeitsschritte:
→ Fixpunktklemmen (Pos. 1) auf das Schleifleitungsstück rechts und links vom Schienenhalter schieben (siehe Abb. 91). Beim
Aufschieben der Fixpunktklemmen darauf achten, dass die seitliche Schraube an den Fixpunktklemmen außen sitzt.
→ Fixpunktklemmen bis an den Schienenhalter heran schieben (siehe Abb. 92).
→ Die seitliche Schraube (Pos. 2) (siehe Abb. 93) an den Fixpunktklemmen mit dem vorgeschriebenen Drehmoment (SW 5, Dreh-
momentschlüssel: 5,5-6 Nm) anziehen. Schrauben erst anziehen, wenn die Einstellung der Anlage und die Einstellung der
Dehnelemente (siehe Kapitel 6.4.3.7) abgeschlossen ist.

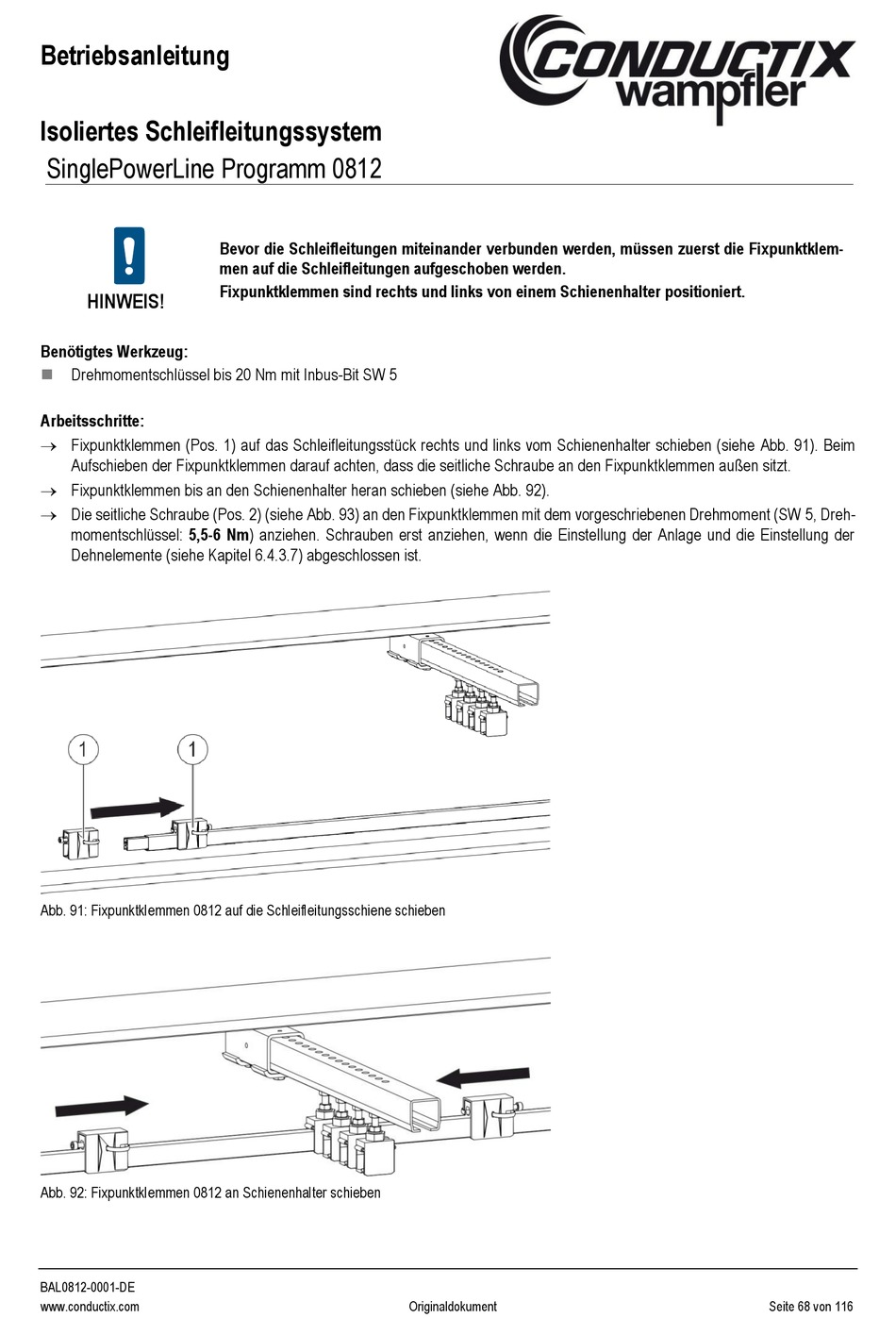

Abb. 91: Fixpunktklemmen 0812 auf die Schleifleitungsschiene schieben
Abb. 92: Fixpunktklemmen 0812 an Schienenhalter schieben
BAL0812-0001-DE
www.conductix.com
Bevor die Schleifleitungen miteinander verbunden werden, müssen zuerst die Fixpunktklem-
men auf die Schleifleitungen aufgeschoben werden.
Fixpunktklemmen sind rechts und links von einem Schienenhalter positioniert.
Originaldokument Seite 68 von 116
