6.3 Systemanordnung

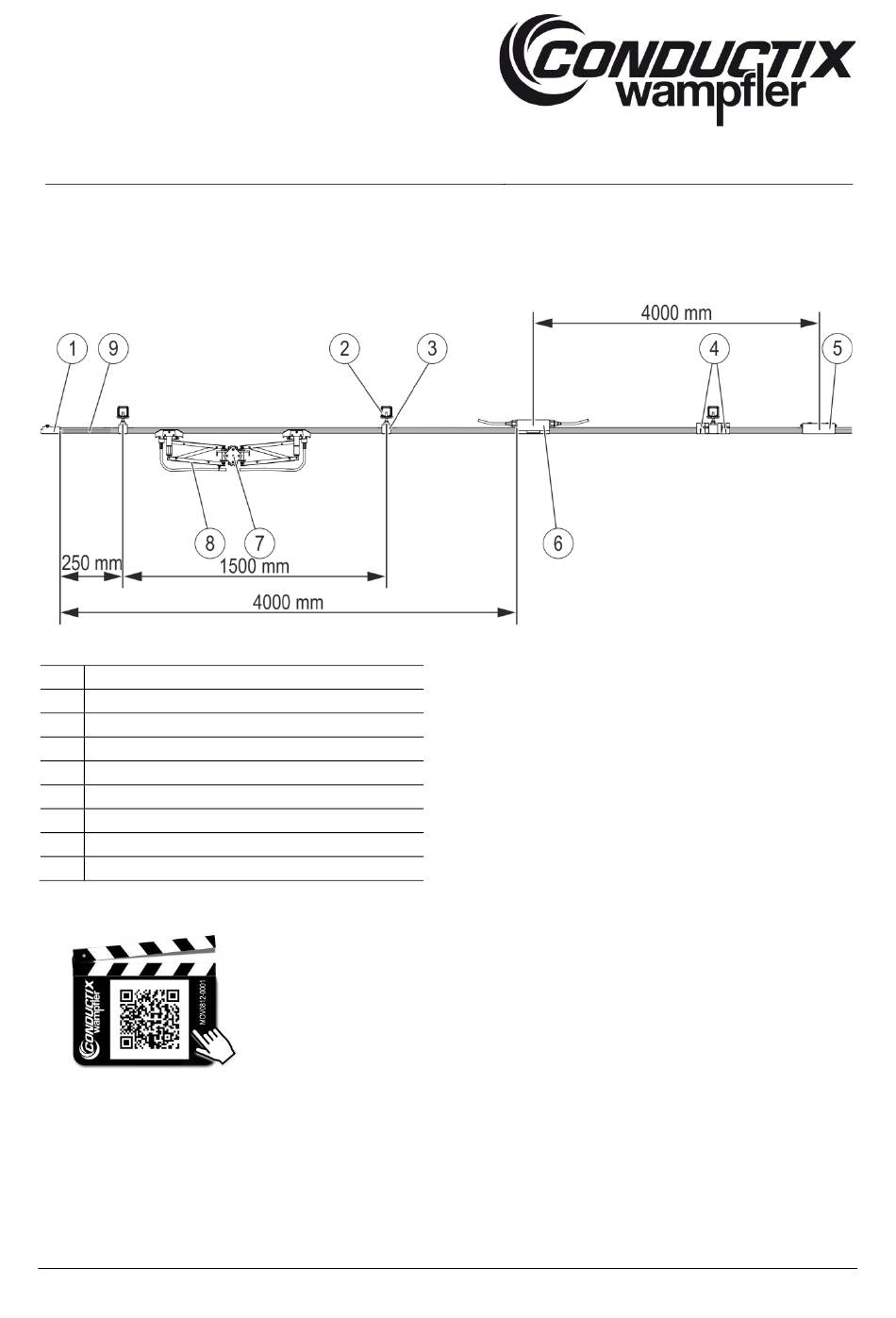

Die folgende Abbildung gibt einen Überblick über die Anordnung der Komponenten und Abstände in einem Schleifleitungssystem.
Schleifleitungssystem 0812 mit Schienenhaltern an Spannarmen
Abb. 43: Komponenten in einem Schleifleitungssystem
1
Endkappe
2
Spannarm mit Halter
3
Schienenhalter
4
Fixpunktklemmen
5
Verbinder
6
Einspeisung
7
Mitnehmer für Stromabnehmer
8
Stromabnehmer
9
Schleifleitung
BAL0812-0001-DE
www.conductix.com
Nutzen Sie den QR-Code („click" oder „scan"), um unsere Animation Systemübersicht zu se-
hen.
