Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
HINWEIS!
6.4.3.2

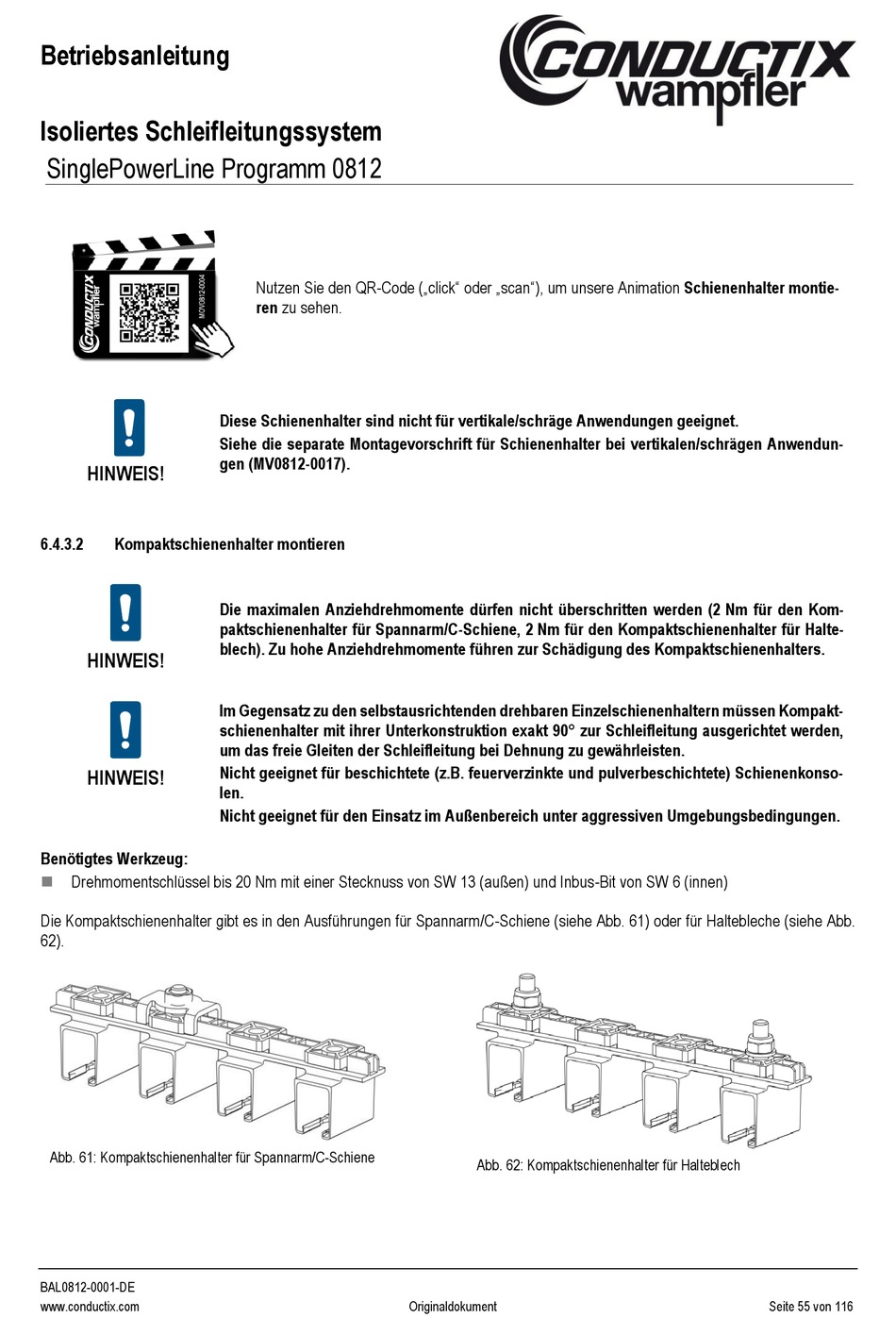

Kompaktschienenhalter montieren

HINWEIS!
HINWEIS!
Benötigtes Werkzeug:
Drehmomentschlüssel bis 20 Nm mit einer Stecknuss von SW 13 (außen) und Inbus-Bit von SW 6 (innen)
◼
Die Kompaktschienenhalter gibt es in den Ausführungen für Spannarm/C-Schiene (siehe Abb. 61) oder für Haltebleche (siehe Abb.
62).
Abb. 61: Kompaktschienenhalter für Spannarm/C-Schiene
BAL0812-0001-DE
www.conductix.com
Nutzen Sie den QR-Code („click" oder „scan"), um unsere Animation Schienenhalter montie-
ren zu sehen.
Diese Schienenhalter sind nicht für vertikale/schräge Anwendungen geeignet.
Siehe die separate Montagevorschrift für Schienenhalter bei vertikalen/schrägen Anwendun-
gen (MV0812-0017).
Die maximalen Anziehdrehmomente dürfen nicht überschritten werden (2 Nm für den Kom-
paktschienenhalter für Spannarm/C-Schiene, 2 Nm für den Kompaktschienenhalter für Halte-
blech). Zu hohe Anziehdrehmomente führen zur Schädigung des Kompaktschienenhalters.
Im Gegensatz zu den selbstausrichtenden drehbaren Einzelschienenhaltern müssen Kompakt-
schienenhalter mit ihrer Unterkonstruktion exakt 90° zur Schleifleitung ausgerichtet werden,
um das freie Gleiten der Schleifleitung bei Dehnung zu gewährleisten.
Nicht geeignet für beschichtete (z.B. feuerverzinkte und pulverbeschichtete) Schienenkonso-
len.
Nicht geeignet für den Einsatz im Außenbereich unter aggressiven Umgebungsbedingungen.
Abb. 62: Kompaktschienenhalter für Halteblech
Originaldokument Seite 55 von 116
