Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

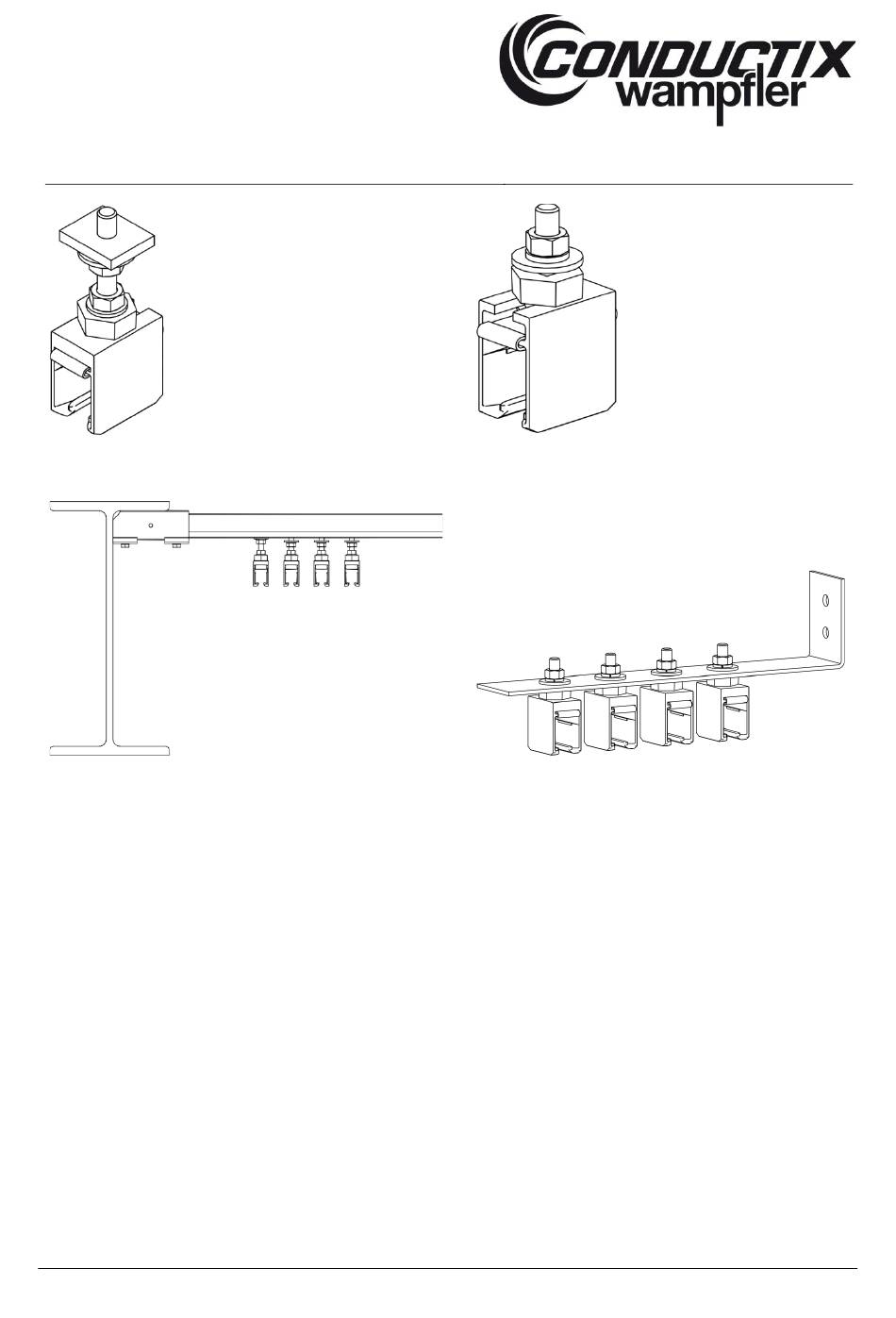

Abb. 48: Schienenhalter mit Vierkantmutter ohne Isolator
Abb. 50: Schienenhalter mit Vierkantmutter in Spannarm/C-Schiene
montiert
Voraussetzung:
Die Haltekonstruktion (z.B. Spannarm oder Halteblech) ist im entsprechenden Abstand (siehe projektspezifische Unterlagen) mon-
tiert.
Schienenhalterabstände:
Schienenhalter zu Schienenhalter: ≤ 1500 mm
Schienenhaltermitte zu Endkappe: ≥ 250 mm (bis max. 350 mm)
Achsabstand zwischen Schienenhalter und Schienenverbinder: ≥ 250 mm
Arbeitsschritte (Montage bei Spannarm/C-Schiene):
→ Den ersten Schienenhalter in den Spannarm/C-Schiene schieben (siehe Abb. 52). Genaues Maß bitte den projektspezifischen
Unterlagen entnehmen.
→ Ersten Schienenhalter mit dem vorgeschriebenen Drehmoment (SW 13, Drehmomentschlüssel: 7 Nm) anziehen (siehe Abb.
53).
→ Die nächsten Schienenhalter in den Spannarm/die C-Schiene schieben (siehe Abb. 54).
BAL0812-0001-DE
www.conductix.com
Abb. 49: Schienenhalter mit Sechskantmutter ohne Isolator
Abb. 51: Schienenhalter mit Sechskantmutter mit Halteblech mon-
tiert
