Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
→ Den neuen Schleifkontakt mit seiner Kunststoffisolation von Hand in die Schleifkontakt-Isolation (Pos. 4) einpressen (siehe Abb
126). Hierbei an der weiter geöffneten Seite des Kontaktblechs (Seite A in Abb. 125) anfangen und danach unter Drehen den
Schleifkontakt vollständig einsetzen. Beim Einpressen dürfen keine Hilfsmittel (wie z.B. Hammer) verwendet werden, da dies
die Kontaktflächen des Schleifkontakts beschädigen kann. Folgendes ist beim Einsetzen zu beachten:
→ Die Schleifkontakt-Aussparung (Pos. 1) muss auf der Seite der Leitung (Seite B) sitzen (siehe Abb. 126).
→ Der Schleifkontakt (Pos. 1) muss zwischen das Kontaktblech (Pos. 3) eingesetzt werden und darf nicht neben
dem Kontaktblech sitzen (siehe Abb. 127).

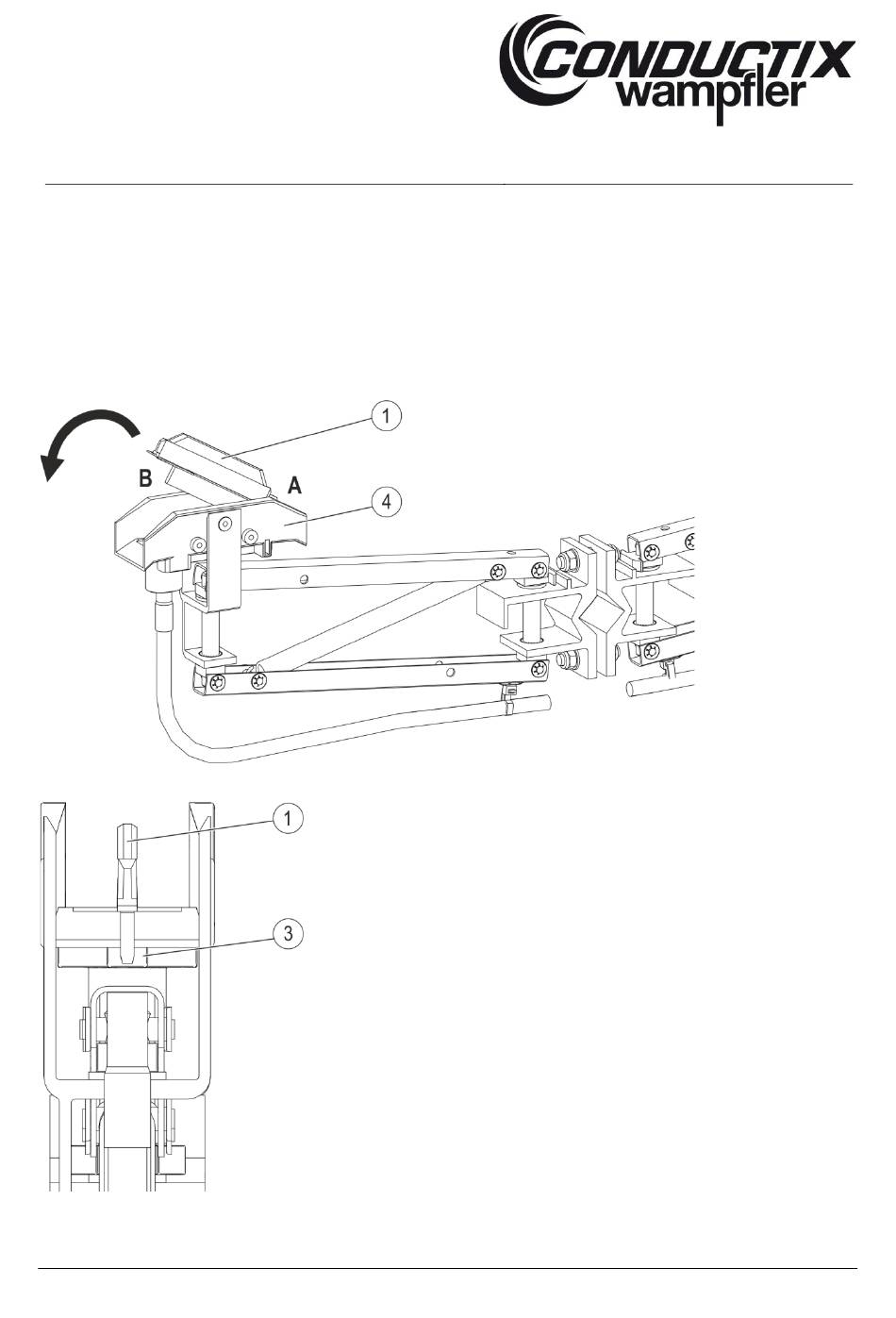

Abb. 126: Schleifkontakt-Aussparung auf Seite der Leitung
Abb. 127: Schleifkontakt (Pos. 1) sitzt im Kontaktblech (Pos. 3)
