Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

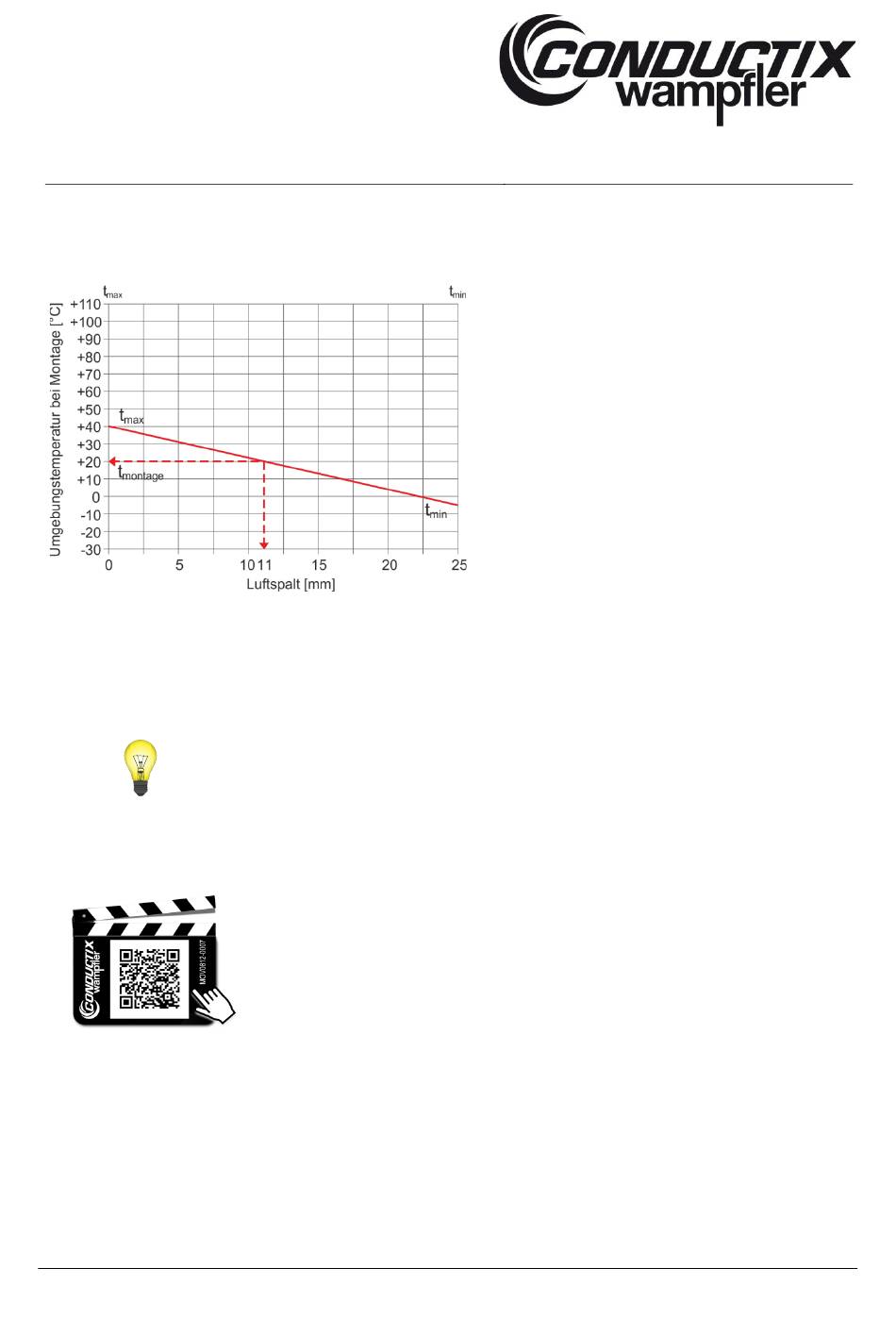

Abb. 96: Maß des Luftspalts ermitteln
→ Nachdem der nächstgelegene Fixpunkt auf der Strecke angezogen wurde, muss das eingestellte Maß des Luftspalts nochmals
überprüft werden.
BAL0812-0001-DE
www.conductix.com
Als Hilfestellung zur Ermittlung des Luftspalts auf der Baustelle kann die Diagramm-Vorlage in Ka-
pitel 12.2 genutzt werden!
Nutzen Sie den QR-Code („click" oder „scan"), um unsere Animation Dehnelement montieren
zu sehen.
Originaldokument
Anleitung:
t = niedrigst vorkommende Temperatur im jeweiligen
min
Einsatzfall
t höchst mögliche auftretende Umgebungstempera-
max =
tur + Stromerwärmung*
1. Verbindungslinie von t
2. Umgebungstemperatur bei Montage waage-
recht eintragen.
3. Schnittpunkt der eingetragenen Linien senk-
recht nach unten ziehen und zu montierenden
Luftspalt ablesen.
Beispiel
Temperaturspiel: von -5 °C bis +40 °C
Umgebungstemperatur bei Montage: +20 ° C
Luftspalt: 11 mm je Dehnstelle = 2 x 11 mm für das Dehn-
element.
* Hinweis
Richtwerte für Stromerwärmung:
10 °C bis 40 % ED (Einschaltdauer)
20 °C bis 65 % ED
30 °C bis 100 % ED
zu t eintragen.
min max
