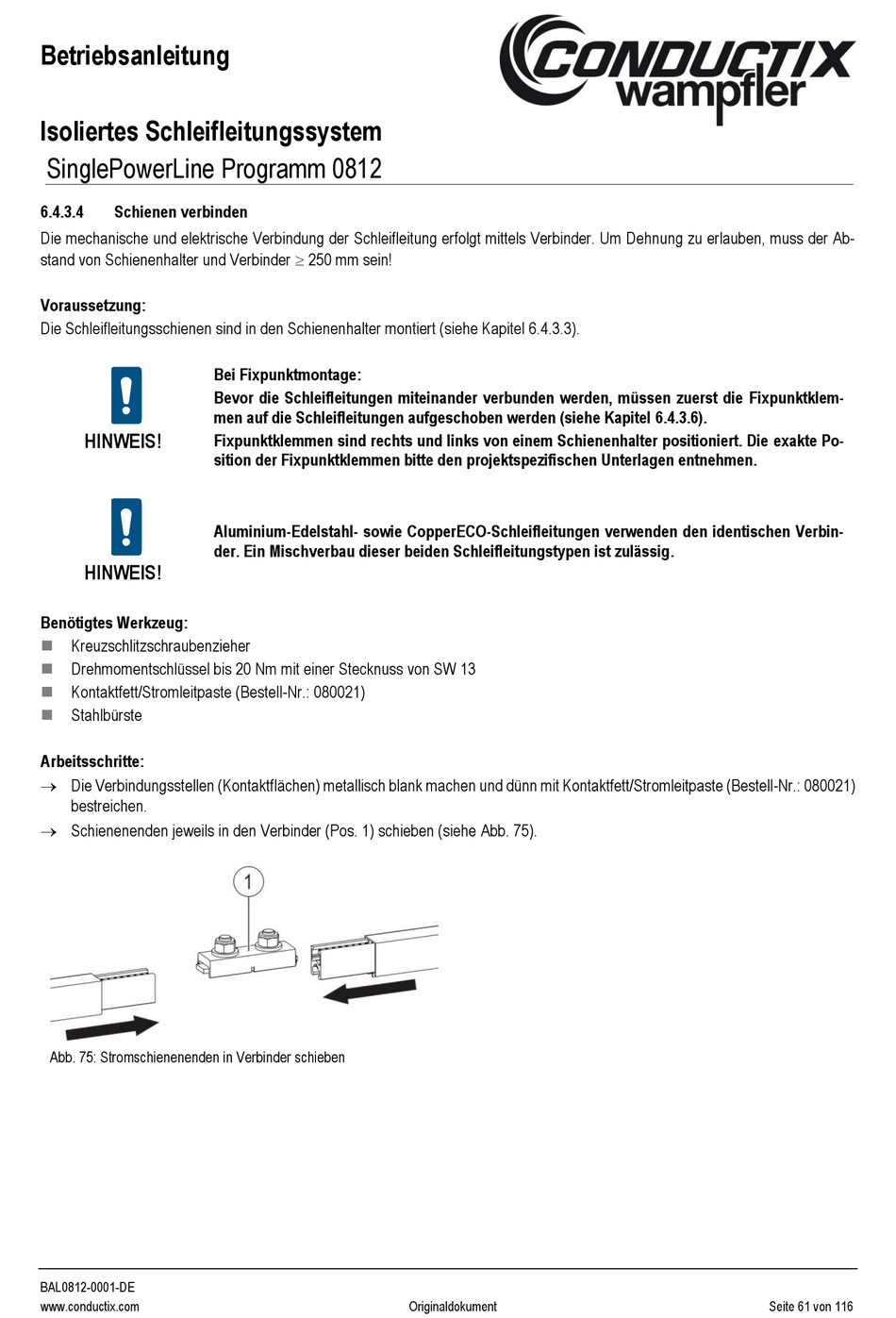

Schienen Verbinden - Conductix-Wampfler SinglePowerLine Programm 0812 Betriebsanleitung

Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812
6.4.3.4

Schienen verbinden

Die mechanische und elektrische Verbindung der Schleifleitung erfolgt mittels Verbinder. Um Dehnung zu erlauben, muss der Ab-
stand von Schienenhalter und Verbinder  250 mm sein!
Voraussetzung:
Die Schleifleitungsschienen sind in den Schienenhalter montiert (siehe Kapitel 6.4.3.3).
HINWEIS!
HINWEIS!
Benötigtes Werkzeug:
Kreuzschlitzschraubenzieher
◼
◼ Drehmomentschlüssel bis 20 Nm mit einer Stecknuss von SW 13
Kontaktfett/Stromleitpaste (Bestell-Nr.: 080021)
◼
◼ Stahlbürste
Arbeitsschritte:
→ Die Verbindungsstellen (Kontaktflächen) metallisch blank machen und dünn mit Kontaktfett/Stromleitpaste (Bestell-Nr.: 080021)
bestreichen.
→ Schienenenden jeweils in den Verbinder (Pos. 1) schieben (siehe Abb. 75).
Abb. 75: Stromschienenenden in Verbinder schieben
BAL0812-0001-DE
www.conductix.com
Bei Fixpunktmontage:
Bevor die Schleifleitungen miteinander verbunden werden, müssen zuerst die Fixpunktklem-
men auf die Schleifleitungen aufgeschoben werden (siehe Kapitel 6.4.3.6).
Fixpunktklemmen sind rechts und links von einem Schienenhalter positioniert. Die exakte Po-
sition der Fixpunktklemmen bitte den projektspezifischen Unterlagen entnehmen.
Aluminium-Edelstahl- sowie CopperECO-Schleifleitungen verwenden den identischen Verbin-
der. Ein Mischverbau dieser beiden Schleifleitungstypen ist zulässig.
Originaldokument Seite 61 von 116
