Betriebsanleitung
Isoliertes Schleifleitungssystem
SinglePowerLine Programm 0812

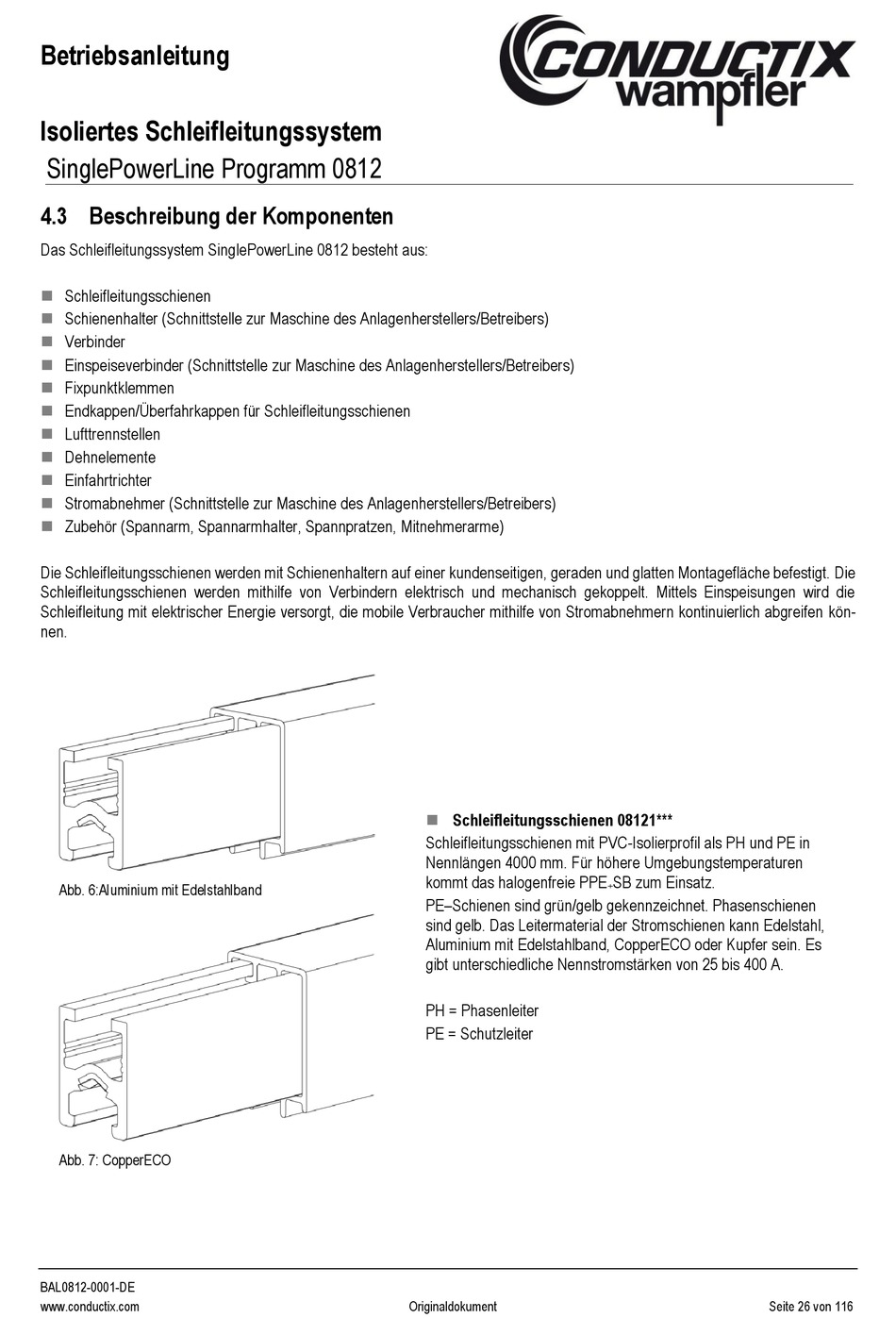

4.3 Beschreibung der Komponenten

Das Schleifleitungssystem SinglePowerLine 0812 besteht aus:
Schleifleitungsschienen
◼
◼ Schienenhalter (Schnittstelle zur Maschine des Anlagenherstellers/Betreibers)
Verbinder
◼
◼ Einspeiseverbinder (Schnittstelle zur Maschine des Anlagenherstellers/Betreibers)
Fixpunktklemmen
◼
Endkappen/Überfahrkappen für Schleifleitungsschienen
◼
Lufttrennstellen
◼
Dehnelemente
◼
◼ Einfahrtrichter
Stromabnehmer (Schnittstelle zur Maschine des Anlagenherstellers/Betreibers)
◼
◼ Zubehör (Spannarm, Spannarmhalter, Spannpratzen, Mitnehmerarme)
Die Schleifleitungsschienen werden mit Schienenhaltern auf einer kundenseitigen, geraden und glatten Montagefläche befestigt. Die
Schleifleitungsschienen werden mithilfe von Verbindern elektrisch und mechanisch gekoppelt. Mittels Einspeisungen wird die
Schleifleitung mit elektrischer Energie versorgt, die mobile Verbraucher mithilfe von Stromabnehmern kontinuierlich abgreifen kön-
nen.
Abb. 6:Aluminium mit Edelstahlband
Abb. 7: CopperECO
BAL0812-0001-DE
www.conductix.com
◼ Schleifleitungsschienen 08121***
Schleifleitungsschienen mit PVC-Isolierprofil als PH und PE in
Nennlängen 4000 mm. Für höhere Umgebungstemperaturen
kommt das halogenfreie PPE
PE–Schienen sind grün/gelb gekennzeichnet. Phasenschienen
sind gelb. Das Leitermaterial der Stromschienen kann Edelstahl,
Aluminium mit Edelstahlband, CopperECO oder Kupfer sein. Es
gibt unterschiedliche Nennstromstärken von 25 bis 400 A.
PH = Phasenleiter
PE = Schutzleiter
Originaldokument
SB zum Einsatz.
+
