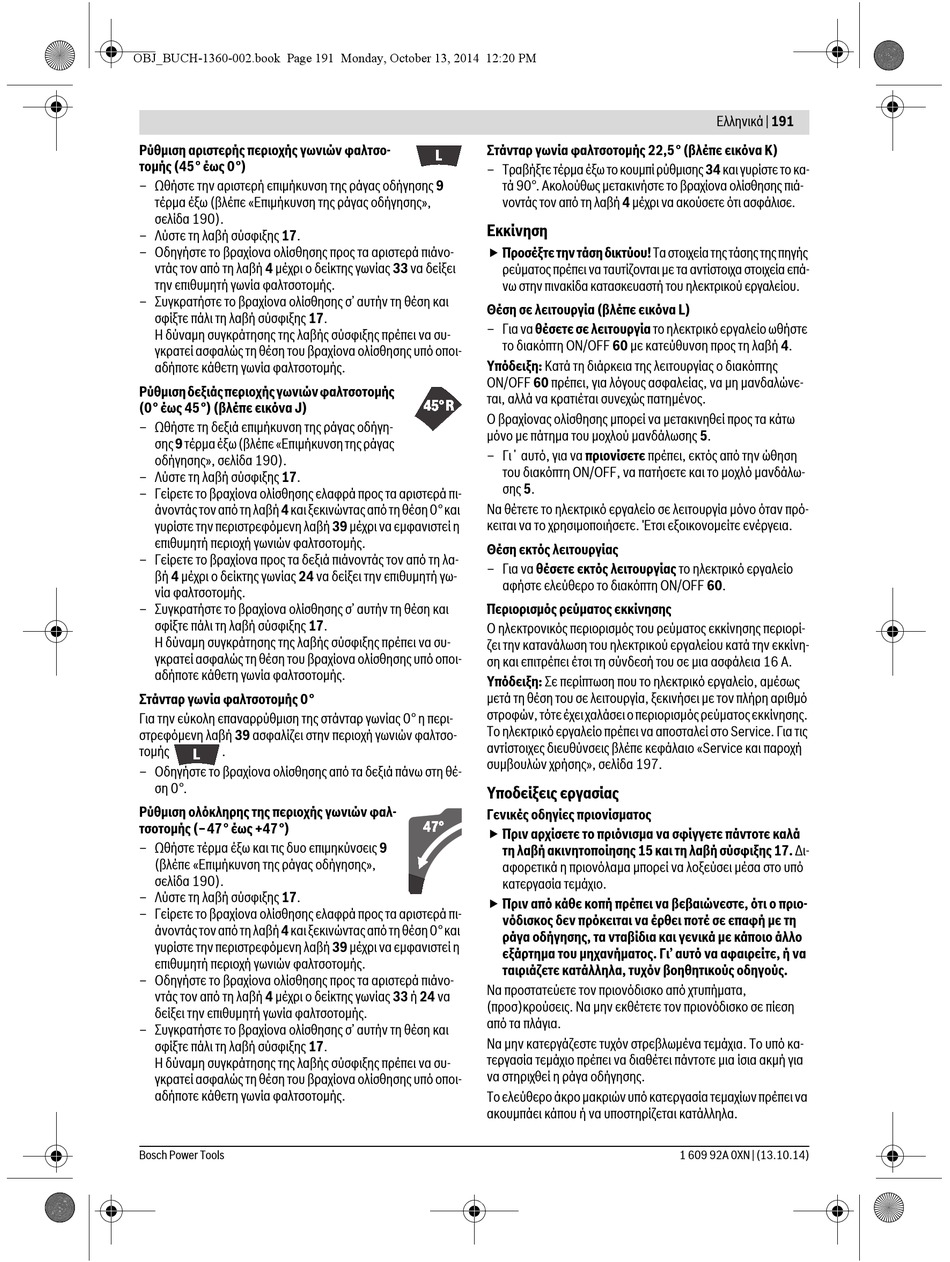

Ρύθμιση αριστερής περιοχής γωνιών φαλτσο-
τομής (45° έως 0°)
– Ωθήστε την αριστερή επιμήκυνση της ράγας οδήγησης 9
τέρμα έξω (βλέπε «Επιμήκυνση της ράγας οδήγησης»,
σελίδα 190).
– Λύστε τη λαβή σύσφιξης 17.
– Οδηγήστε το βραχίονα ολίσθησης προς τα αριστερά πιάνο-
ντάς τον από τη λαβή 4 μέχρι ο δείκτης γωνίας 33 να δείξει
την επιθυμητή γωνία φαλτσοτομής.
– Συγκρατήστε το βραχίονα ολίσθησης σ' αυτήν τη θέση και
σφίξτε πάλι τη λαβή σύσφιξης 17.
Η δύναμη συγκράτησης της λαβής σύσφιξης πρέπει να συ-
γκρατεί ασφαλώς τη θέση του βραχίονα ολίσθησης υπό οποι-
αδήποτε κάθετη γωνία φαλτσοτομής.
Ρύθμιση δεξιάς περιοχής γωνιών φαλτσοτομής
(0° έως 45°) (βλέπε εικόνα J)
– Ωθήστε τη δεξιά επιμήκυνση της ράγας οδήγη-
σης 9 τέρμα έξω (βλέπε «Επιμήκυνση της ράγας
οδήγησης», σελίδα 190).
– Λύστε τη λαβή σύσφιξης 17.
– Γείρετε το βραχίονα ολίσθησης ελαφρά προς τα αριστερά πι-
άνοντάς τον από τη λαβή 4 και ξεκινώντας από τη θέση 0° και
γυρίστε την περιστρεφόμενη λαβή 39 μέχρι να εμφανιστεί η
επιθυμητή περιοχή γωνιών φαλτσοτομής.
– Γείρετε το βραχίονα προς τα δεξιά πιάνοντάς τον από τη λα-
βή 4 μέχρι ο δείκτης γωνίας 24 να δείξει την επιθυμητή γω-
νία φαλτσοτομής.
– Συγκρατήστε το βραχίονα ολίσθησης σ' αυτήν τη θέση και
σφίξτε πάλι τη λαβή σύσφιξης 17.
Η δύναμη συγκράτησης της λαβής σύσφιξης πρέπει να συ-
γκρατεί ασφαλώς τη θέση του βραχίονα ολίσθησης υπό οποι-
αδήποτε κάθετη γωνία φαλτσοτομής.
Στάνταρ γωνία φαλτσοτομής 0°
Για την εύκολη επαναρρύθμιση της στάνταρ γωνίας 0° η περι-
στρεφόμενη λαβή 39 ασφαλίζει στην περιοχή γωνιών φαλτσο-
τομής .
– Οδηγήστε το βραχίονα ολίσθησης από τα δεξιά πάνω στη θέ-
ση 0°.
Ρύθμιση ολόκληρης της περιοχής γωνιών φαλ-
τσοτομής (–47° έως +47°)
– Ωθήστε τέρμα έξω και τις δυο επιμηκύνσεις 9
(βλέπε «Επιμήκυνση της ράγας οδήγησης»,
σελίδα 190).
– Λύστε τη λαβή σύσφιξης 17.
– Γείρετε το βραχίονα ολίσθησης ελαφρά προς τα αριστερά πι-
άνοντάς τον από τη λαβή 4 και ξεκινώντας από τη θέση 0° και
γυρίστε την περιστρεφόμενη λαβή 39 μέχρι να εμφανιστεί η
επιθυμητή περιοχή γωνιών φαλτσοτομής.
– Οδηγήστε το βραχίονα ολίσθησης προς τα αριστερά πιάνο-
ντάς τον από τη λαβή 4 μέχρι ο δείκτης γωνίας 33 ή 24 να
δείξει την επιθυμητή γωνία φαλτσοτομής.
– Συγκρατήστε το βραχίονα ολίσθησης σ' αυτήν τη θέση και
σφίξτε πάλι τη λαβή σύσφιξης 17.
Η δύναμη συγκράτησης της λαβής σύσφιξης πρέπει να συ-
γκρατεί ασφαλώς τη θέση του βραχίονα ολίσθησης υπό οποι-
αδήποτε κάθετη γωνία φαλτσοτομής.
Bosch Power Tools
Στάνταρ γωνία φαλτσοτομής 22,5° (βλέπε εικόνα K)
– Τραβήξτε τέρμα έξω το κουμπί ρύθμισης 34 και γυρίστε το κα-
τά 90°. Ακολούθως μετακινήστε το βραχίονα ολίσθησης πιά-
νοντάς τον από τη λαβή 4 μέχρι να ακούσετε ότι ασφάλισε.
Εκκίνηση
 Προσέξτε την τάση δικτύου! Τα στοιχεία της τάσης της πηγής
ρεύματος πρέπει να ταυτίζονται με τα αντίστοιχα στοιχεία επά-
νω στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου.
Θέση σε λειτουργία (βλέπε εικόνα L)
– Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο ωθήστε
το διακόπτη ON/OFF 60 με κατεύθυνση προς τη λαβή 4.
Υπόδειξη: Κατά τη διάρκεια της λειτουργίας ο διακόπτης
ON/OFF 60 πρέπει, για λόγους ασφαλείας, να μη μανδαλώνε-
ται, αλλά να κρατιέται συνεχώς πατημένος.
Ο βραχίονας ολίσθησης μπορεί να μετακινηθεί προς τα κάτω
μόνο με πάτημα του μοχλού μανδάλωσης 5.
– Γι΄ αυτό, για να πριονίσετε πρέπει, εκτός από την ώθηση
του διακόπτη ON/OFF, να πατήσετε και το μοχλό μανδάλω-
σης 5.
Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό-
κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια.
Θέση εκτός λειτουργίας
– Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο
αφήστε ελεύθερο το διακόπτη ON/OFF 60.
Περιορισμός ρεύματος εκκίνησης
Ο ηλεκτρονικός περιορισμός του ρεύματος εκκίνησης περιορί-
ζει την κατανάλωση του ηλεκτρικού εργαλείου κατά την εκκίνη-
ση και επιτρέπει έτσι τη σύνδεσή του σε μια ασφάλεια 16 A.
Υπόδειξη: Σε περίπτωση που το ηλεκτρικό εργαλείο, αμέσως
μετά τη θέση του σε λειτουργία, ξεκινήσει με τον πλήρη αριθμό
στροφών, τότε έχει χαλάσει ο περιορισμός ρεύματος εκκίνησης.
Το ηλεκτρικό εργαλείο πρέπει να αποσταλεί στο Service. Για τις
αντίστοιχες διευθύνσεις βλέπε κεφάλαιο «Service και παροχή
συμβουλών χρήσης», σελίδα 197.
Υποδείξεις εργασίας
Γενικές οδηγίες πριονίσματος
 Πριν αρχίσετε το πριόνισμα να σφίγγετε πάντοτε καλά
τη λαβή ακινητοποίησης 15 και τη λαβή σύσφιξης 17. Δι-
αφορετικά η πριονόλαμα μπορεί να λοξεύσει μέσα στο υπό
κατεργασία τεμάχιο.
 Πριν από κάθε κοπή πρέπει να βεβαιώνεστε, ότι ο πριο-
νόδισκος δεν πρόκειται να έρθει ποτέ σε επαφή με τη
ράγα οδήγησης, τα νταβίδια και γενικά με κάποιο άλλο
εξάρτημα του μηχανήματος. Γι' αυτό να αφαιρείτε, ή να
ταιριάζετε κατάλληλα, τυχόν βοηθητικούς οδηγούς.
Να προστατεύετε τον πριονόδισκο από χτυπήματα,
(προσ)κρούσεις. Να μην εκθέτετε τον πριονόδισκο σε πίεση
από τα πλάγια.
Να μην κατεργάζεστε τυχόν στρεβλωμένα τεμάχια. Το υπό κα-
τεργασία τεμάχιο πρέπει να διαθέτει πάντοτε μια ίσια ακμή για
να στηριχθεί η ράγα οδήγησης.
Το ελεύθερο άκρο μακριών υπό κατεργασία τεμαχίων πρέπει να
ακουμπάει κάπου ή να υποστηρίζεται κατάλληλα.
