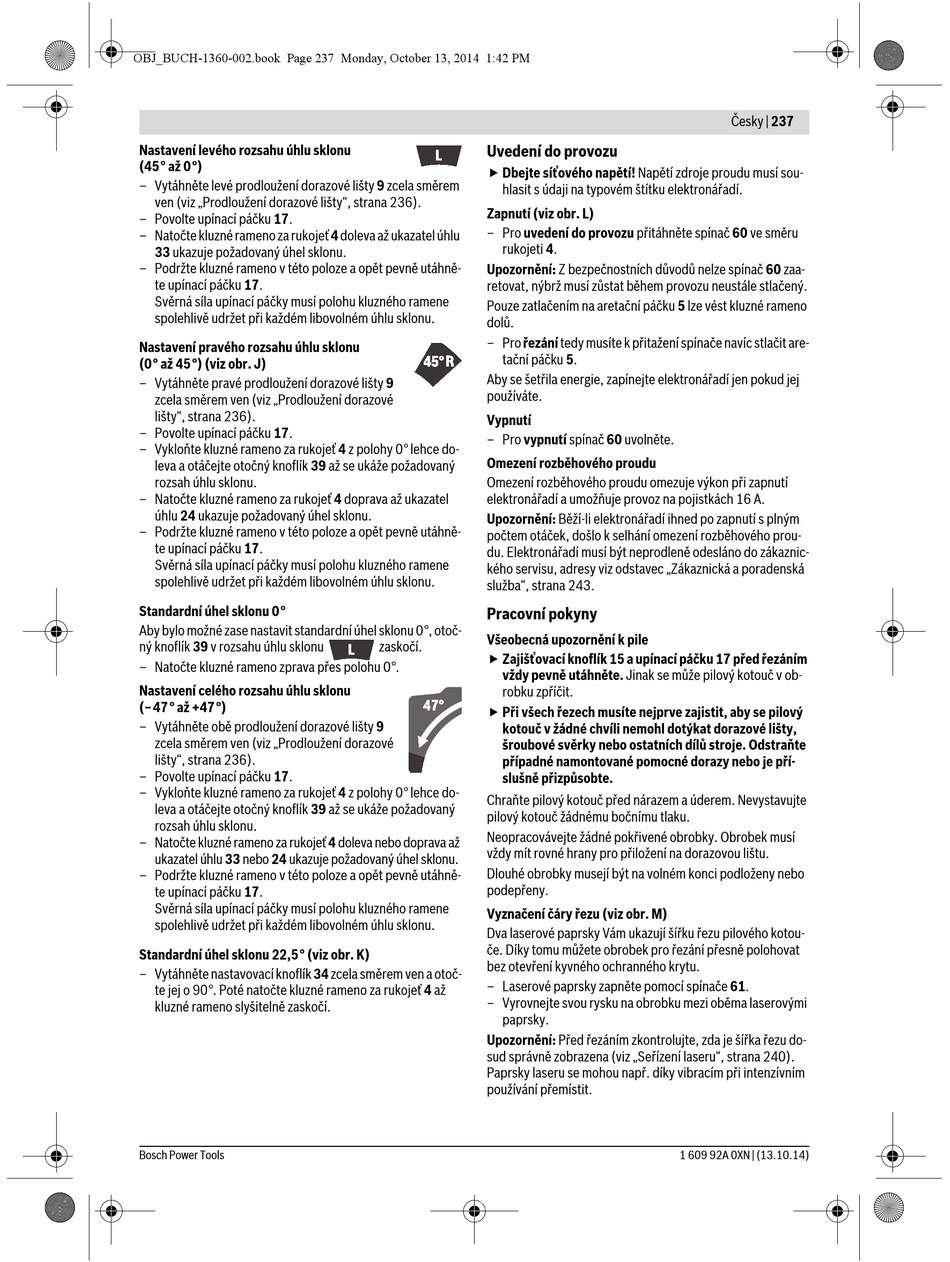

Nastavení levého rozsahu úhlu sklonu
(45° až 0°)
– Vytáhněte levé prodloužení dorazové lišty 9 zcela směrem
ven (viz „Prodloužení dorazové lišty", strana 236).
– Povolte upínací páčku 17.
– Natočte kluzné rameno za rukojeť 4 doleva až ukazatel úhlu
33 ukazuje požadovaný úhel sklonu.
– Podržte kluzné rameno v této poloze a opět pevně utáhně-
te upínací páčku 17.
Svěrná síla upínací páčky musí polohu kluzného ramene
spolehlivě udržet při každém libovolném úhlu sklonu.
Nastavení pravého rozsahu úhlu sklonu
(0° až 45°) (viz obr. J)
– Vytáhněte pravé prodloužení dorazové lišty 9
zcela směrem ven (viz „Prodloužení dorazové
lišty", strana 236).
– Povolte upínací páčku 17.
– Vykloňte kluzné rameno za rukojeť 4 z polohy 0° lehce do-
leva a otáčejte otočný knoflík 39 až se ukáže požadovaný
rozsah úhlu sklonu.
– Natočte kluzné rameno za rukojeť 4 doprava až ukazatel
úhlu 24 ukazuje požadovaný úhel sklonu.
– Podržte kluzné rameno v této poloze a opět pevně utáhně-
te upínací páčku 17.
Svěrná síla upínací páčky musí polohu kluzného ramene
spolehlivě udržet při každém libovolném úhlu sklonu.
Standardní úhel sklonu 0°
Aby bylo možné zase nastavit standardní úhel sklonu 0°, otoč-
ný knoflík 39 v rozsahu úhlu sklonu
– Natočte kluzné rameno zprava přes polohu 0°.
Nastavení celého rozsahu úhlu sklonu
(–47° až +47°)
– Vytáhněte obě prodloužení dorazové lišty 9
zcela směrem ven (viz „Prodloužení dorazové
lišty", strana 236).
– Povolte upínací páčku 17.
– Vykloňte kluzné rameno za rukojeť 4 z polohy 0° lehce do-
leva a otáčejte otočný knoflík 39 až se ukáže požadovaný
rozsah úhlu sklonu.
– Natočte kluzné rameno za rukojeť 4 doleva nebo doprava až
ukazatel úhlu 33 nebo 24 ukazuje požadovaný úhel sklonu.
– Podržte kluzné rameno v této poloze a opět pevně utáhně-
te upínací páčku 17.
Svěrná síla upínací páčky musí polohu kluzného ramene
spolehlivě udržet při každém libovolném úhlu sklonu.
Standardní úhel sklonu 22,5° (viz obr. K)
– Vytáhněte nastavovací knoflík 34 zcela směrem ven a otoč-
te jej o 90°. Poté natočte kluzné rameno za rukojeť 4 až
kluzné rameno slyšitelně zaskočí.
Bosch Power Tools
Uvedení do provozu
 Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí.
Zapnutí (viz obr. L)
– Pro uvedení do provozu přitáhněte spínač 60 ve směru
rukojeti 4.
Upozornění: Z bezpečnostních důvodů nelze spínač 60 zaa-
retovat, nýbrž musí zůstat během provozu neustále stlačený.
Pouze zatlačením na aretační páčku 5 lze vést kluzné rameno
dolů.
– Pro řezání tedy musíte k přitažení spínače navíc stlačit are-
tační páčku 5.
Aby se šetřila energie, zapínejte elektronářadí jen pokud jej
používáte.
Vypnutí
– Pro vypnutí spínač 60 uvolněte.
Omezení rozběhového proudu
Omezení rozběhového proudu omezuje výkon při zapnutí
elektronářadí a umožňuje provoz na pojistkách 16 A.
Upozornění: Běží-li elektronářadí ihned po zapnutí s plným
počtem otáček, došlo k selhání omezení rozběhového prou-
du. Elektronářadí musí být neprodleně odesláno do zákaznic-
kého servisu, adresy viz odstavec „Zákaznická a poradenská
služba", strana 243.
Pracovní pokyny
Všeobecná upozornění k pile
zaskočí.
 Zajišťovací knoflík 15 a upínací páčku 17 před řezáním
vždy pevně utáhněte. Jinak se může pilový kotouč v ob-
robku zpříčit.
 Při všech řezech musíte nejprve zajistit, aby se pilový
kotouč v žádné chvíli nemohl dotýkat dorazové lišty,
šroubové svěrky nebo ostatních dílů stroje. Odstraňte
případné namontované pomocné dorazy nebo je pří-
slušně přizpůsobte.
Chraňte pilový kotouč před nárazem a úderem. Nevystavujte
pilový kotouč žádnému bočnímu tlaku.
Neopracovávejte žádné pokřivené obrobky. Obrobek musí
vždy mít rovné hrany pro přiložení na dorazovou lištu.
Dlouhé obrobky musejí být na volném konci podloženy nebo
podepřeny.
Vyznačení čáry řezu (viz obr. M)
Dva laserové paprsky Vám ukazují šířku řezu pilového kotou-
če. Díky tomu můžete obrobek pro řezání přesně polohovat
bez otevření kyvného ochranného krytu.
– Laserové paprsky zapněte pomocí spínače 61.
– Vyrovnejte svou rysku na obrobku mezi oběma laserovými
paprsky.
Upozornění: Před řezáním zkontrolujte, zda je šířka řezu do-
sud správně zobrazena (viz „Seřízení laseru", strana 240).
Paprsky laseru se mohou např. díky vibracím při intenzívním
používání přemístit.
