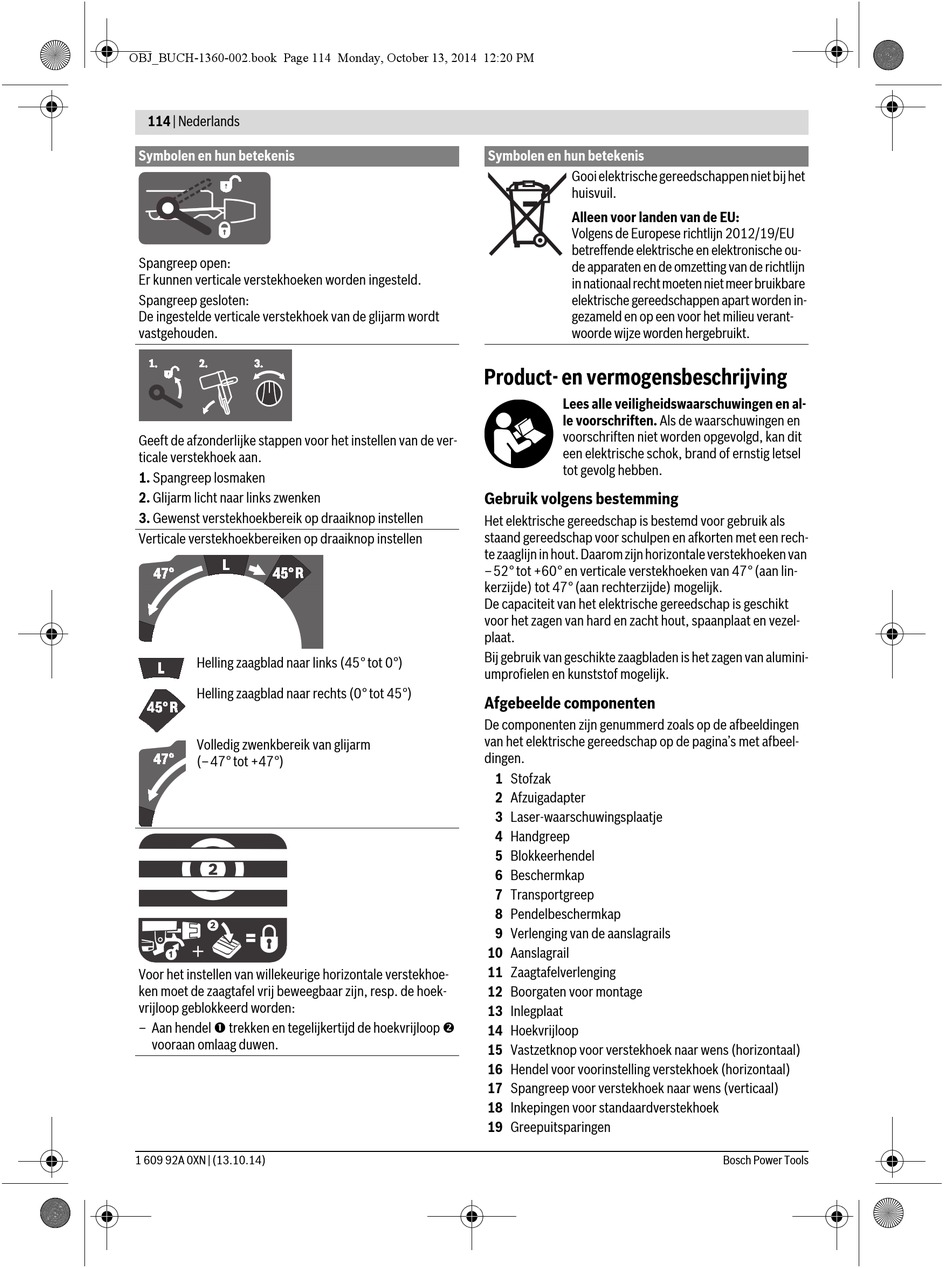

114 | Nederlands
Symbolen en hun betekenis
Spangreep open:
Er kunnen verticale verstekhoeken worden ingesteld.
Spangreep gesloten:
De ingestelde verticale verstekhoek van de glijarm wordt
vastgehouden.
Geeft de afzonderlijke stappen voor het instellen van de ver-
ticale verstekhoek aan.
1. Spangreep losmaken
2. Glijarm licht naar links zwenken
3. Gewenst verstekhoekbereik op draaiknop instellen
Verticale verstekhoekbereiken op draaiknop instellen
Helling zaagblad naar links (45° tot 0°)
Helling zaagblad naar rechts (0° tot 45°)
Volledig zwenkbereik van glijarm
(–47° tot +47°)
Voor het instellen van willekeurige horizontale verstekhoe-
ken moet de zaagtafel vrij beweegbaar zijn, resp. de hoek-
vrijloop geblokkeerd worden:
– Aan hendel  trekken en tegelijkertijd de hoekvrijloop 
vooraan omlaag duwen.
1 609 92A 0XN | (13.10.14)
Symbolen en hun betekenis
Gooi elektrische gereedschappen niet bij het
huisvuil.
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU
betreffende elektrische en elektronische ou-
de apparaten en de omzetting van de richtlijn
in nationaal recht moeten niet meer bruikbare
elektrische gereedschappen apart worden in-
gezameld en op een voor het milieu verant-
woorde wijze worden hergebruikt.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en al-
le voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor gebruik als
staand gereedschap voor schulpen en afkorten met een rech-
te zaaglijn in hout. Daarom zijn horizontale verstekhoeken van
–52° tot +60° en verticale verstekhoeken van 47° (aan lin-
kerzijde) tot 47° (aan rechterzijde) mogelijk.
De capaciteit van het elektrische gereedschap is geschikt
voor het zagen van hard en zacht hout, spaanplaat en vezel-
plaat.
Bij gebruik van geschikte zaagbladen is het zagen van alumini-
umprofielen en kunststof mogelijk.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen
van het elektrische gereedschap op de pagina's met afbeel-
dingen.
1 Stofzak
2 Afzuigadapter
3 Laser-waarschuwingsplaatje
4 Handgreep
5 Blokkeerhendel
6 Beschermkap
7 Transportgreep
8 Pendelbeschermkap
9 Verlenging van de aanslagrails
10 Aanslagrail
11 Zaagtafelverlenging
12 Boorgaten voor montage
13 Inlegplaat
14 Hoekvrijloop
15 Vastzetknop voor verstekhoek naar wens (horizontaal)
16 Hendel voor voorinstelling verstekhoek (horizontaal)
17 Spangreep voor verstekhoek naar wens (verticaal)
18 Inkepingen voor standaardverstekhoek
19 Greepuitsparingen
