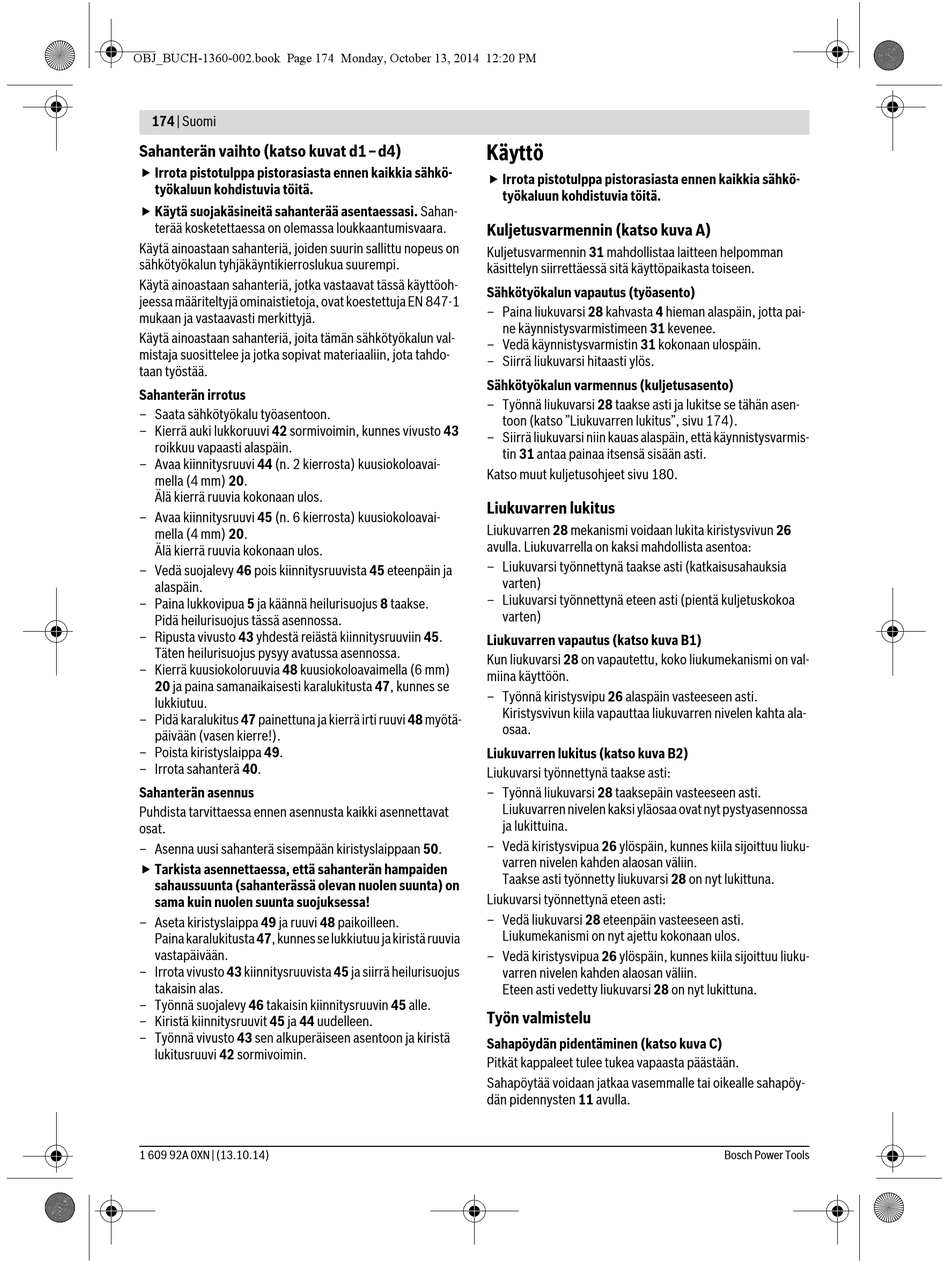

Sahanterän vaihto (katso kuvat d1–d4)
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
 Käytä suojakäsineitä sahanterää asentaessasi. Sahan-
terää kosketettaessa on olemassa loukkaantumisvaara.
Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on
sähkötyökalun tyhjäkäyntikierroslukua suurempi.
Käytä ainoastaan sahanteriä, jotka vastaavat tässä käyttöoh-
jeessa määriteltyjä ominaistietoja, ovat koestettuja EN 847-1
mukaan ja vastaavasti merkittyjä.
Käytä ainoastaan sahanteriä, joita tämän sähkötyökalun val-
mistaja suosittelee ja jotka sopivat materiaaliin, jota tahdo-
taan työstää.
Sahanterän irrotus
– Saata sähkötyökalu työasentoon.
– Kierrä auki lukkoruuvi 42 sormivoimin, kunnes vivusto 43
roikkuu vapaasti alaspäin.
– Avaa kiinnitysruuvi 44 (n. 2 kierrosta) kuusiokoloavai-
mella (4 mm) 20.
Älä kierrä ruuvia kokonaan ulos.
– Avaa kiinnitysruuvi 45 (n. 6 kierrosta) kuusiokoloavai-
mella (4 mm) 20.
Älä kierrä ruuvia kokonaan ulos.
– Vedä suojalevy 46 pois kiinnitysruuvista 45 eteenpäin ja
alaspäin.
– Paina lukkovipua 5 ja käännä heilurisuojus 8 taakse.
Pidä heilurisuojus tässä asennossa.
– Ripusta vivusto 43 yhdestä reiästä kiinnitysruuviin 45.
Täten heilurisuojus pysyy avatussa asennossa.
– Kierrä kuusiokoloruuvia 48 kuusiokoloavaimella (6 mm)
20 ja paina samanaikaisesti karalukitusta 47, kunnes se
lukkiutuu.
– Pidä karalukitus 47 painettuna ja kierrä irti ruuvi 48 myötä-
päivään (vasen kierre!).
– Poista kiristyslaippa 49.
– Irrota sahanterä 40.
Sahanterän asennus
Puhdista tarvittaessa ennen asennusta kaikki asennettavat
osat.
– Asenna uusi sahanterä sisempään kiristyslaippaan 50.
 Tarkista asennettaessa, että sahanterän hampaiden
sahaussuunta (sahanterässä olevan nuolen suunta) on
sama kuin nuolen suunta suojuksessa!
– Aseta kiristyslaippa 49 ja ruuvi 48 paikoilleen.
Paina karalukitusta 47, kunnes se lukkiutuu ja kiristä ruuvia
vastapäivään.
– Irrota vivusto 43 kiinnitysruuvista 45 ja siirrä heilurisuojus
takaisin alas.
– Työnnä suojalevy 46 takaisin kiinnitysruuvin 45 alle.
– Kiristä kiinnitysruuvit 45 ja 44 uudelleen.
– Työnnä vivusto 43 sen alkuperäiseen asentoon ja kiristä
lukitusruuvi 42 sormivoimin.
1 609 92A 0XN | (13.10.14)
Käyttö
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
Kuljetusvarmennin (katso kuva A)
Kuljetusvarmennin 31 mahdollistaa laitteen helpomman
käsittelyn siirrettäessä sitä käyttöpaikasta toiseen.
Sähkötyökalun vapautus (työasento)
– Paina liukuvarsi 28 kahvasta 4 hieman alaspäin, jotta pai-
ne käynnistysvarmistimeen 31 kevenee.
– Vedä käynnistysvarmistin 31 kokonaan ulospäin.
– Siirrä liukuvarsi hitaasti ylös.
Sähkötyökalun varmennus (kuljetusasento)
– Työnnä liukuvarsi 28 taakse asti ja lukitse se tähän asen-
toon (katso "Liukuvarren lukitus", sivu 174).
– Siirrä liukuvarsi niin kauas alaspäin, että käynnistysvarmis-
tin 31 antaa painaa itsensä sisään asti.
Katso muut kuljetusohjeet sivu 180.
Liukuvarren lukitus
Liukuvarren 28 mekanismi voidaan lukita kiristysvivun 26
avulla. Liukuvarrella on kaksi mahdollista asentoa:
– Liukuvarsi työnnettynä taakse asti (katkaisusahauksia
varten)
– Liukuvarsi työnnettynä eteen asti (pientä kuljetuskokoa
varten)
Liukuvarren vapautus (katso kuva B1)
Kun liukuvarsi 28 on vapautettu, koko liukumekanismi on val-
miina käyttöön.
– Työnnä kiristysvipu 26 alaspäin vasteeseen asti.
Kiristysvivun kiila vapauttaa liukuvarren nivelen kahta ala-
osaa.
Liukuvarren lukitus (katso kuva B2)
Liukuvarsi työnnettynä taakse asti:
– Työnnä liukuvarsi 28 taaksepäin vasteeseen asti.
Liukuvarren nivelen kaksi yläosaa ovat nyt pystyasennossa
ja lukittuina.
– Vedä kiristysvipua 26 ylöspäin, kunnes kiila sijoittuu liuku-
varren nivelen kahden alaosan väliin.
Taakse asti työnnetty liukuvarsi 28 on nyt lukittuna.
Liukuvarsi työnnettynä eteen asti:
– Vedä liukuvarsi 28 eteenpäin vasteeseen asti.
Liukumekanismi on nyt ajettu kokonaan ulos.
– Vedä kiristysvipua 26 ylöspäin, kunnes kiila sijoittuu liuku-
varren nivelen kahden alaosan väliin.
Eteen asti vedetty liukuvarsi 28 on nyt lukittuna.
Työn valmistelu
Sahapöydän pidentäminen (katso kuva C)
Pitkät kappaleet tulee tukea vapaasta päästään.
Sahapöytää voidaan jatkaa vasemmalle tai oikealle sahapöy-
dän pidennysten 11 avulla.
