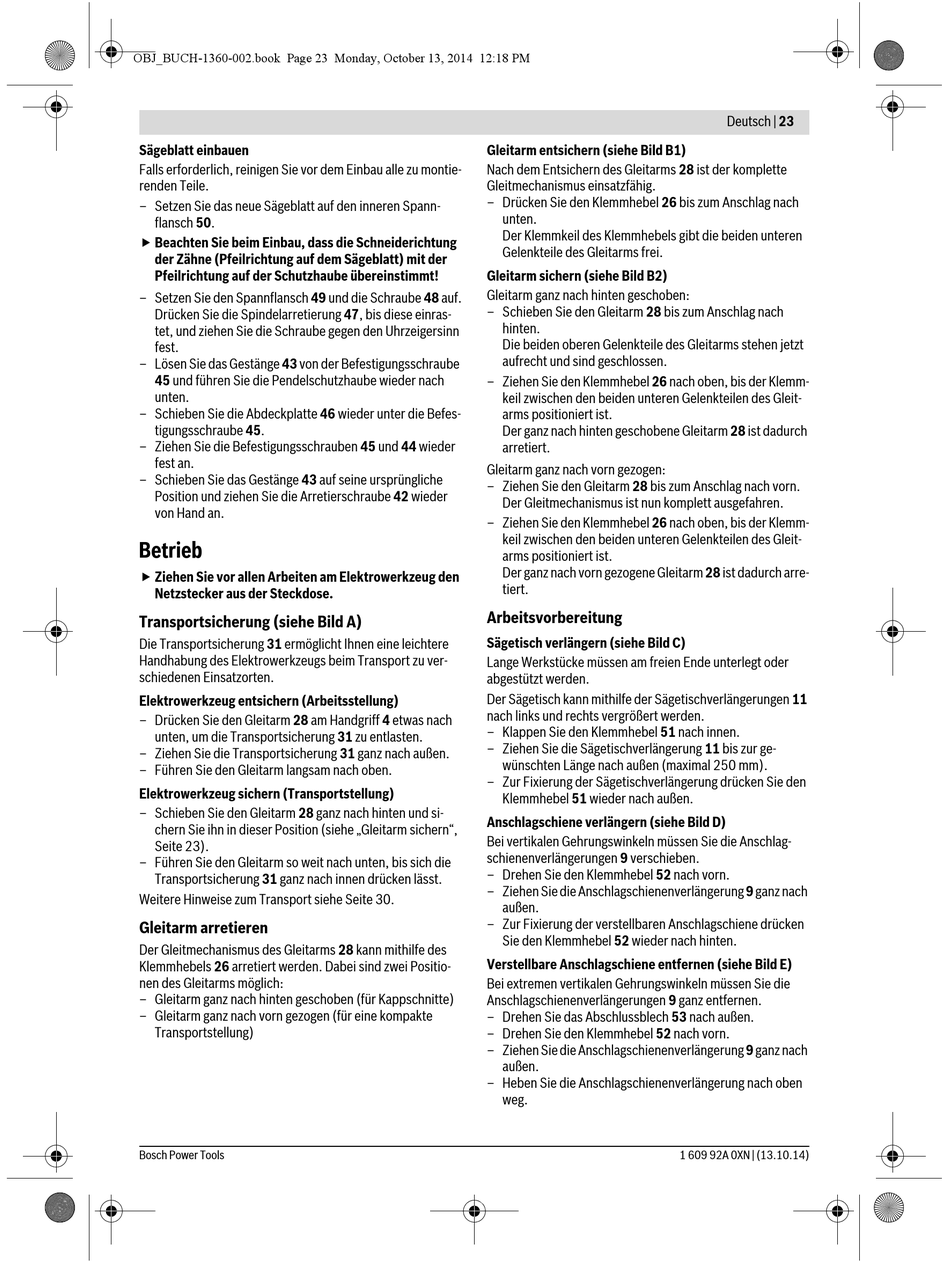

Sägeblatt einbauen
Falls erforderlich, reinigen Sie vor dem Einbau alle zu montie-
renden Teile.
– Setzen Sie das neue Sägeblatt auf den inneren Spann-
flansch 50.
 Beachten Sie beim Einbau, dass die Schneiderichtung
der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der
Pfeilrichtung auf der Schutzhaube übereinstimmt!
– Setzen Sie den Spannflansch 49 und die Schraube 48 auf.
Drücken Sie die Spindelarretierung 47, bis diese einras-
tet, und ziehen Sie die Schraube gegen den Uhrzeigersinn
fest.
– Lösen Sie das Gestänge 43 von der Befestigungsschraube
45 und führen Sie die Pendelschutzhaube wieder nach
unten.
– Schieben Sie die Abdeckplatte 46 wieder unter die Befes-
tigungsschraube 45.
– Ziehen Sie die Befestigungsschrauben 45 und 44 wieder
fest an.
– Schieben Sie das Gestänge 43 auf seine ursprüngliche
Position und ziehen Sie die Arretierschraube 42 wieder
von Hand an.

Betrieb

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

Transportsicherung (siehe Bild A)

Die Transportsicherung 31 ermöglicht Ihnen eine leichtere
Handhabung des Elektrowerkzeugs beim Transport zu ver-
schiedenen Einsatzorten.
Elektrowerkzeug entsichern (Arbeitsstellung)
– Drücken Sie den Gleitarm 28 am Handgriff 4 etwas nach
unten, um die Transportsicherung 31 zu entlasten.
– Ziehen Sie die Transportsicherung 31 ganz nach außen.
– Führen Sie den Gleitarm langsam nach oben.
Elektrowerkzeug sichern (Transportstellung)
– Schieben Sie den Gleitarm 28 ganz nach hinten und si-
chern Sie ihn in dieser Position (siehe „Gleitarm sichern",
Seite 23).
– Führen Sie den Gleitarm so weit nach unten, bis sich die
Transportsicherung 31 ganz nach innen drücken lässt.
Weitere Hinweise zum Transport siehe Seite 30.

Gleitarm arretieren

Der Gleitmechanismus des Gleitarms 28 kann mithilfe des
Klemmhebels 26 arretiert werden. Dabei sind zwei Positio-
nen des Gleitarms möglich:
– Gleitarm ganz nach hinten geschoben (für Kappschnitte)
– Gleitarm ganz nach vorn gezogen (für eine kompakte
Transportstellung)
Bosch Power Tools
Gleitarm entsichern (siehe Bild B1)
Nach dem Entsichern des Gleitarms 28 ist der komplette
Gleitmechanismus einsatzfähig.
– Drücken Sie den Klemmhebel 26 bis zum Anschlag nach
unten.
Der Klemmkeil des Klemmhebels gibt die beiden unteren
Gelenkteile des Gleitarms frei.
Gleitarm sichern (siehe Bild B2)
Gleitarm ganz nach hinten geschoben:
– Schieben Sie den Gleitarm 28 bis zum Anschlag nach
hinten.
Die beiden oberen Gelenkteile des Gleitarms stehen jetzt
aufrecht und sind geschlossen.
– Ziehen Sie den Klemmhebel 26 nach oben, bis der Klemm-
keil zwischen den beiden unteren Gelenkteilen des Gleit-
arms positioniert ist.
Der ganz nach hinten geschobene Gleitarm 28 ist dadurch
arretiert.
Gleitarm ganz nach vorn gezogen:
– Ziehen Sie den Gleitarm 28 bis zum Anschlag nach vorn.
Der Gleitmechanismus ist nun komplett ausgefahren.
– Ziehen Sie den Klemmhebel 26 nach oben, bis der Klemm-
keil zwischen den beiden unteren Gelenkteilen des Gleit-
arms positioniert ist.
Der ganz nach vorn gezogene Gleitarm 28 ist dadurch arre-
tiert.

Arbeitsvorbereitung

Sägetisch verlängern (siehe Bild C)
Lange Werkstücke müssen am freien Ende unterlegt oder
abgestützt werden.
Der Sägetisch kann mithilfe der Sägetischverlängerungen 11
nach links und rechts vergrößert werden.
– Klappen Sie den Klemmhebel 51 nach innen.
– Ziehen Sie die Sägetischverlängerung 11 bis zur ge-
wünschten Länge nach außen (maximal 250 mm).
– Zur Fixierung der Sägetischverlängerung drücken Sie den
Klemmhebel 51 wieder nach außen.
Anschlagschiene verlängern (siehe Bild D)
Bei vertikalen Gehrungswinkeln müssen Sie die Anschlag-
schienenverlängerungen 9 verschieben.
– Drehen Sie den Klemmhebel 52 nach vorn.
– Ziehen Sie die Anschlagschienenverlängerung 9 ganz nach
außen.
– Zur Fixierung der verstellbaren Anschlagschiene drücken
Sie den Klemmhebel 52 wieder nach hinten.
Verstellbare Anschlagschiene entfernen (siehe Bild E)
Bei extremen vertikalen Gehrungswinkeln müssen Sie die
Anschlagschienenverlängerungen 9 ganz entfernen.
– Drehen Sie das Abschlussblech 53 nach außen.
– Drehen Sie den Klemmhebel 52 nach vorn.
– Ziehen Sie die Anschlagschienenverlängerung 9 ganz nach
außen.
– Heben Sie die Anschlagschienenverlängerung nach oben
weg.
