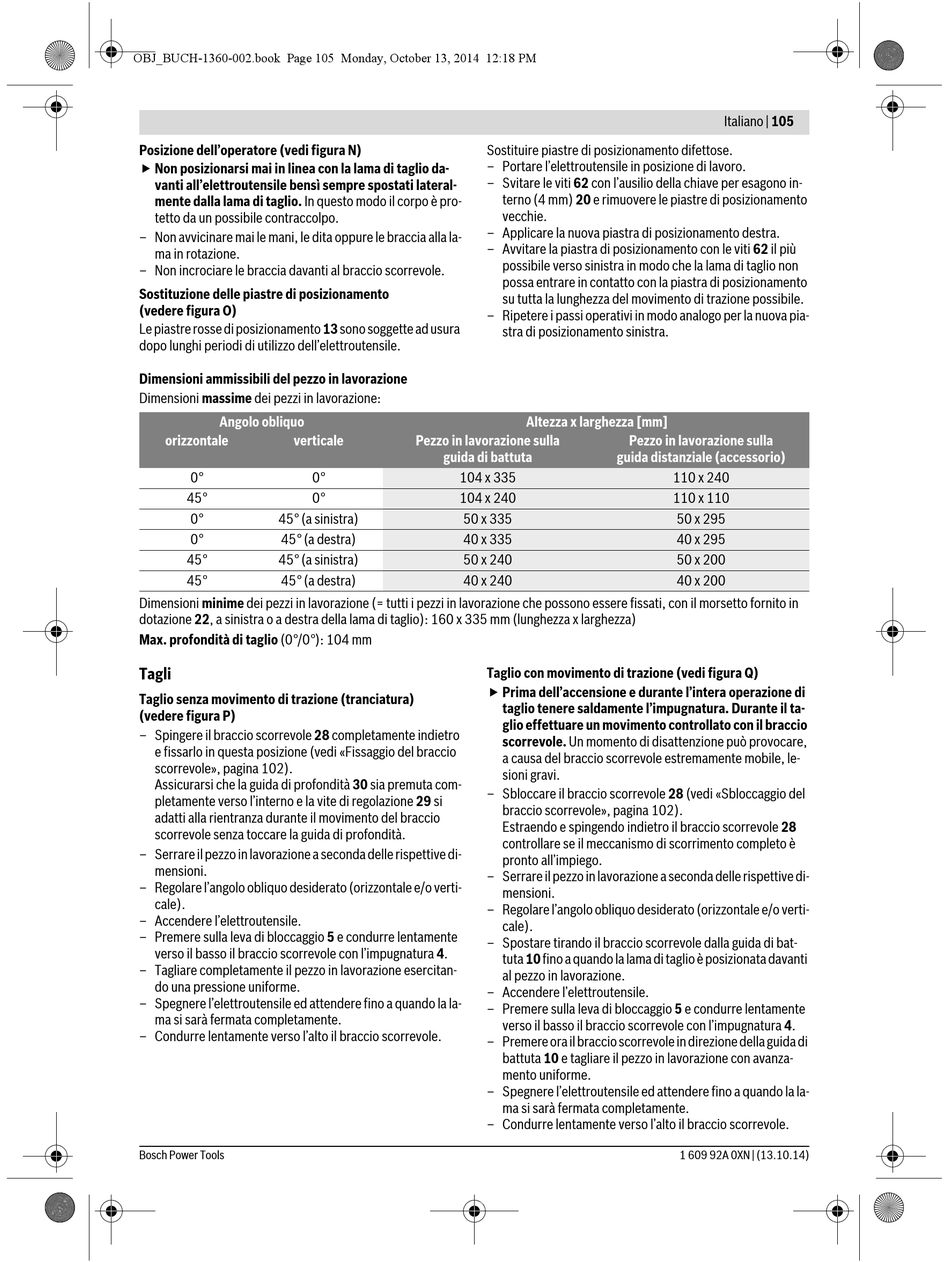

OBJ_BUCH-1360-002.book Page 105 Monday, October 13, 2014 12:18 PM
Posizione dell'operatore (vedi figura N)
 Non posizionarsi mai in linea con la lama di taglio da-
vanti all'elettroutensile bensì sempre spostati lateral-
mente dalla lama di taglio. In questo modo il corpo è pro-
tetto da un possibile contraccolpo.
– Non avvicinare mai le mani, le dita oppure le braccia alla la-
ma in rotazione.
– Non incrociare le braccia davanti al braccio scorrevole.
Sostituzione delle piastre di posizionamento
(vedere figura O)
Le piastre rosse di posizionamento 13 sono soggette ad usura
dopo lunghi periodi di utilizzo dell'elettroutensile.
Dimensioni ammissibili del pezzo in lavorazione
Dimensioni massime dei pezzi in lavorazione:
Angolo obliquo
orizzontale
verticale
45°
45° (a sinistra)
45° (a destra)
45°
45° (a sinistra)
45°
45° (a destra)
Dimensioni minime dei pezzi in lavorazione (= tutti i pezzi in lavorazione che possono essere fissati, con il morsetto fornito in
dotazione 22, a sinistra o a destra della lama di taglio): 160 x 335 mm (lunghezza x larghezza)
Max. profondità di taglio (0°/0°): 104 mm
Tagli
Taglio senza movimento di trazione (tranciatura)
(vedere figura P)
– Spingere il braccio scorrevole 28 completamente indietro
e fissarlo in questa posizione (vedi «Fissaggio del braccio
scorrevole», pagina 102).
Assicurarsi che la guida di profondità 30 sia premuta com-
pletamente verso l'interno e la vite di regolazione 29 si
adatti alla rientranza durante il movimento del braccio
scorrevole senza toccare la guida di profondità.
– Serrare il pezzo in lavorazione a seconda delle rispettive di-
mensioni.
– Regolare l'angolo obliquo desiderato (orizzontale e/o verti-
cale).
– Accendere l'elettroutensile.
– Premere sulla leva di bloccaggio 5 e condurre lentamente
verso il basso il braccio scorrevole con l'impugnatura 4.
– Tagliare completamente il pezzo in lavorazione esercitan-
do una pressione uniforme.
– Spegnere l'elettroutensile ed attendere fino a quando la la-
ma si sarà fermata completamente.
– Condurre lentamente verso l'alto il braccio scorrevole.
Bosch Power Tools
Sostituire piastre di posizionamento difettose.
– Portare l'elettroutensile in posizione di lavoro.
– Svitare le viti 62 con l'ausilio della chiave per esagono in-
terno (4 mm) 20 e rimuovere le piastre di posizionamento
vecchie.
– Applicare la nuova piastra di posizionamento destra.
– Avvitare la piastra di posizionamento con le viti 62 il più
possibile verso sinistra in modo che la lama di taglio non
possa entrare in contatto con la piastra di posizionamento
su tutta la lunghezza del movimento di trazione possibile.
– Ripetere i passi operativi in modo analogo per la nuova pia-
stra di posizionamento sinistra.
Altezza x larghezza [mm]
Pezzo in lavorazione sulla
guida di battuta
104 x 335
104 x 240
50 x 335
40 x 335
50 x 240
40 x 240
Taglio con movimento di trazione (vedi figura Q)
 Prima dell'accensione e durante l'intera operazione di
taglio tenere saldamente l'impugnatura. Durante il ta-
glio effettuare un movimento controllato con il braccio
scorrevole. Un momento di disattenzione può provocare,
a causa del braccio scorrevole estremamente mobile, le-
sioni gravi.
– Sbloccare il braccio scorrevole 28 (vedi «Sbloccaggio del
braccio scorrevole», pagina 102).
Estraendo e spingendo indietro il braccio scorrevole 28
controllare se il meccanismo di scorrimento completo è
pronto all'impiego.
– Serrare il pezzo in lavorazione a seconda delle rispettive di-
mensioni.
– Regolare l'angolo obliquo desiderato (orizzontale e/o verti-
cale).
– Spostare tirando il braccio scorrevole dalla guida di bat-
tuta 10 fino a quando la lama di taglio è posizionata davanti
al pezzo in lavorazione.
– Accendere l'elettroutensile.
– Premere sulla leva di bloccaggio 5 e condurre lentamente
verso il basso il braccio scorrevole con l'impugnatura 4.
– Premere ora il braccio scorrevole in direzione della guida di
battuta 10 e tagliare il pezzo in lavorazione con avanza-
mento uniforme.
– Spegnere l'elettroutensile ed attendere fino a quando la la-
ma si sarà fermata completamente.
– Condurre lentamente verso l'alto il braccio scorrevole.
Italiano | 105
Pezzo in lavorazione sulla
guida distanziale (accessorio)
110 x 240
110 x 110
50 x 295
40 x 295
50 x 200
40 x 200
1 609 92A 0XN | (13.10.14)
