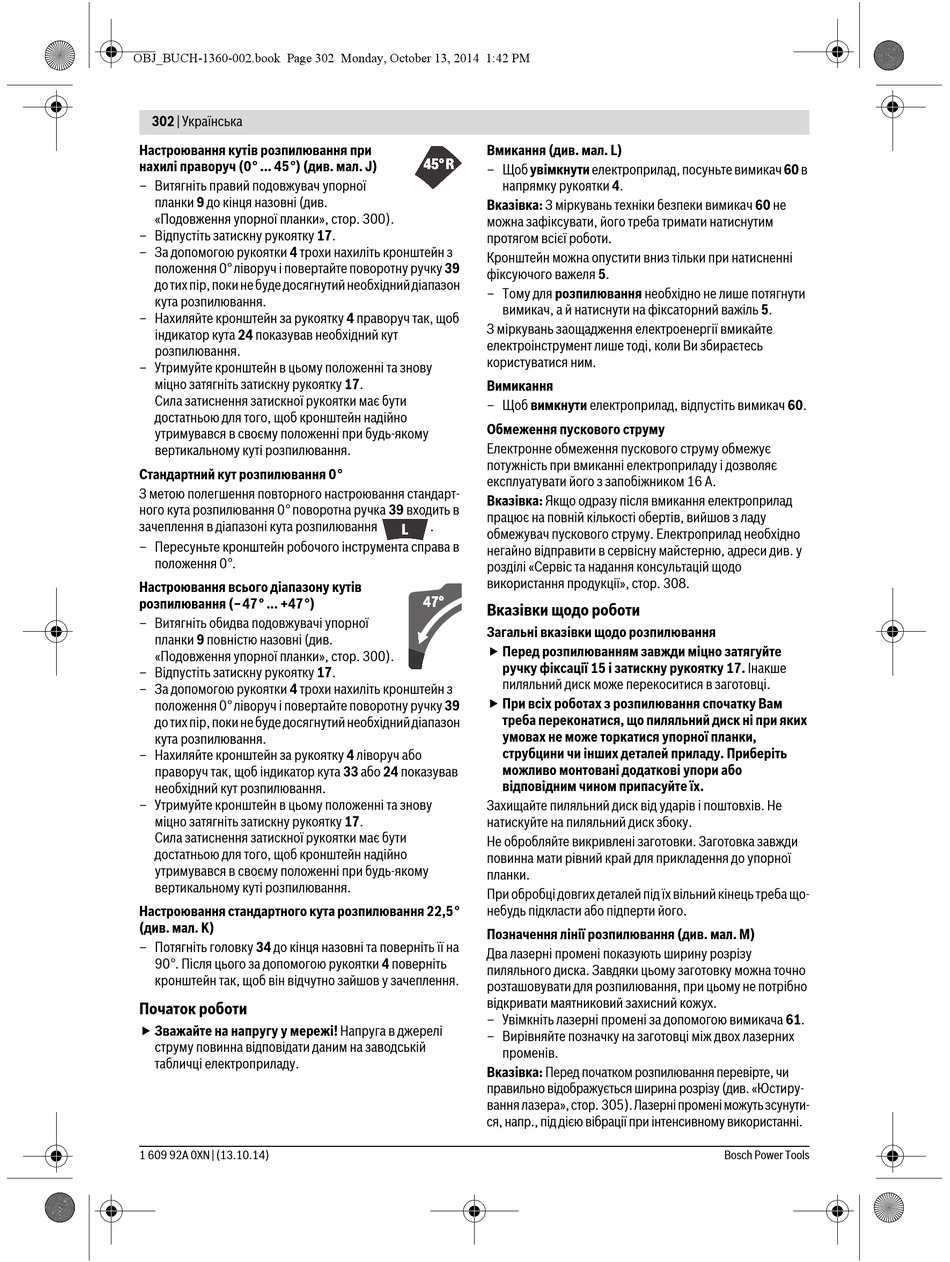

302 | Українська
Настроювання кутів розпилювання при
нахилі праворуч (0° ... 45°) (див. мал. J)
– Витягніть правий подовжувач упорної
планки 9 до кінця назовні (див.
«Подовження упорної планки», стор. 300).
– Відпустіть затискну рукоятку 17.
– За допомогою рукоятки 4 трохи нахиліть кронштейн з
положення 0° ліворуч і повертайте поворотну ручку 39
до тих пір, поки не буде досягнутий необхідний діапазон
кута розпилювання.
– Нахиляйте кронштейн за рукоятку 4 праворуч так, щоб
індикатор кута 24 показував необхідний кут
розпилювання.
– Утримуйте кронштейн в цьому положенні та знову
міцно затягніть затискну рукоятку 17.
Сила затиснення затискної рукоятки має бути
достатньою для того, щоб кронштейн надійно
утримувався в своєму положенні при будь-якому
вертикальному куті розпилювання.
Стандартний кут розпилювання 0°
З метою полегшення повторного настроювання стандарт-
ного кута розпилювання 0° поворотна ручка 39 входить в
зачеплення в діапазоні кута розпилювання
– Пересуньте кронштейн робочого інструмента справа в
положення 0°.
Настроювання всього діапазону кутів
розпилювання (–47° ... +47°)
– Витягніть обидва подовжувачі упорної
планки 9 повністю назовні (див.
«Подовження упорної планки», стор. 300).
– Відпустіть затискну рукоятку 17.
– За допомогою рукоятки 4 трохи нахиліть кронштейн з
положення 0° ліворуч і повертайте поворотну ручку 39
до тих пір, поки не буде досягнутий необхідний діапазон
кута розпилювання.
– Нахиляйте кронштейн за рукоятку 4 ліворуч або
праворуч так, щоб індикатор кута 33 або 24 показував
необхідний кут розпилювання.
– Утримуйте кронштейн в цьому положенні та знову
міцно затягніть затискну рукоятку 17.
Сила затиснення затискної рукоятки має бути
достатньою для того, щоб кронштейн надійно
утримувався в своєму положенні при будь-якому
вертикальному куті розпилювання.
Настроювання стандартного кута розпилювання 22,5°
(див. мал. K)
– Потягніть головку 34 до кінця назовні та поверніть її на
90°. Після цього за допомогою рукоятки 4 поверніть
кронштейн так, щоб він відчутно зайшов у зачеплення.
Початок роботи
 Зважайте на напругу у мережі! Напруга в джерелі
струму повинна відповідати даним на заводській
табличці електроприладу.
1 609 92A 0XN | (13.10.14)
Вмикання (див. мал. L)
– Щоб увімкнути електроприлад, посуньте вимикач 60 в
напрямку рукоятки 4.
Вказівка: З міркувань техніки безпеки вимикач 60 не
можна зафіксувати, його треба тримати натиснутим
протягом всієї роботи.
Кронштейн можна опустити вниз тільки при натисненні
фіксуючого важеля 5.
– Тому для розпилювання необхідно не лише потягнути
вимикач, а й натиснути на фіксаторний важіль 5.
З міркувань заощадження електроенергії вмикайте
електроінструмент лише тоді, коли Ви збираєтесь
користуватися ним.
Вимикання
– Щоб вимкнути електроприлад, відпустіть вимикач 60.
Обмеження пускового струму
Електронне обмеження пускового струму обмежує
потужність при вмиканні електроприладу і дозволяє
експлуатувати його з запобіжником 16 А.
Вказівка: Якщо одразу після вмикання електроприлад
працює на повній кількості обертів, вийшов з ладу
.
обмежувач пускового струму. Електроприлад необхідно
негайно відправити в сервісну майстерню, адреси див. у
розділі «Сервіс та надання консультацій щодо
використання продукції», стор. 308.
Вказівки щодо роботи
Загальні вказівки щодо розпилювання
 Перед розпилюванням завжди міцно затягуйте
ручку фіксації 15 і затискну рукоятку 17. Інакше
пиляльний диск може перекоситися в заготовці.
 При всіх роботах з розпилювання спочатку Вам
треба переконатися, що пиляльний диск ні при яких
умовах не може торкатися упорної планки,
струбцини чи інших деталей приладу. Приберіть
можливо монтовані додаткові упори або
відповідним чином припасуйте їх.
Захищайте пиляльний диск від ударів і поштовхів. Не
натискуйте на пиляльний диск збоку.
Не обробляйте викривлені заготовки. Заготовка завжди
повинна мати рівний край для прикладення до упорної
планки.
При обробці довгих деталей під їх вільний кінець треба що-
небудь підкласти або підперти його.
Позначення лінії розпилювання (див. мал. M)
Два лазерні промені показують ширину розрізу
пиляльного диска. Завдяки цьому заготовку можна точно
розташовувати для розпилювання, при цьому не потрібно
відкривати маятниковий захисний кожух.
– Увімкніть лазерні промені за допомогою вимикача 61.
– Вирівняйте позначку на заготовці між двох лазерних
променів.
Вказівка: Перед початком розпилювання перевірте, чи
правильно відображується ширина розрізу (див. «Юстиру-
вання лазера», стор. 305). Лазерні промені можуть зсунути-
ся, напр., під дією вібрації при інтенсивному використанні.
