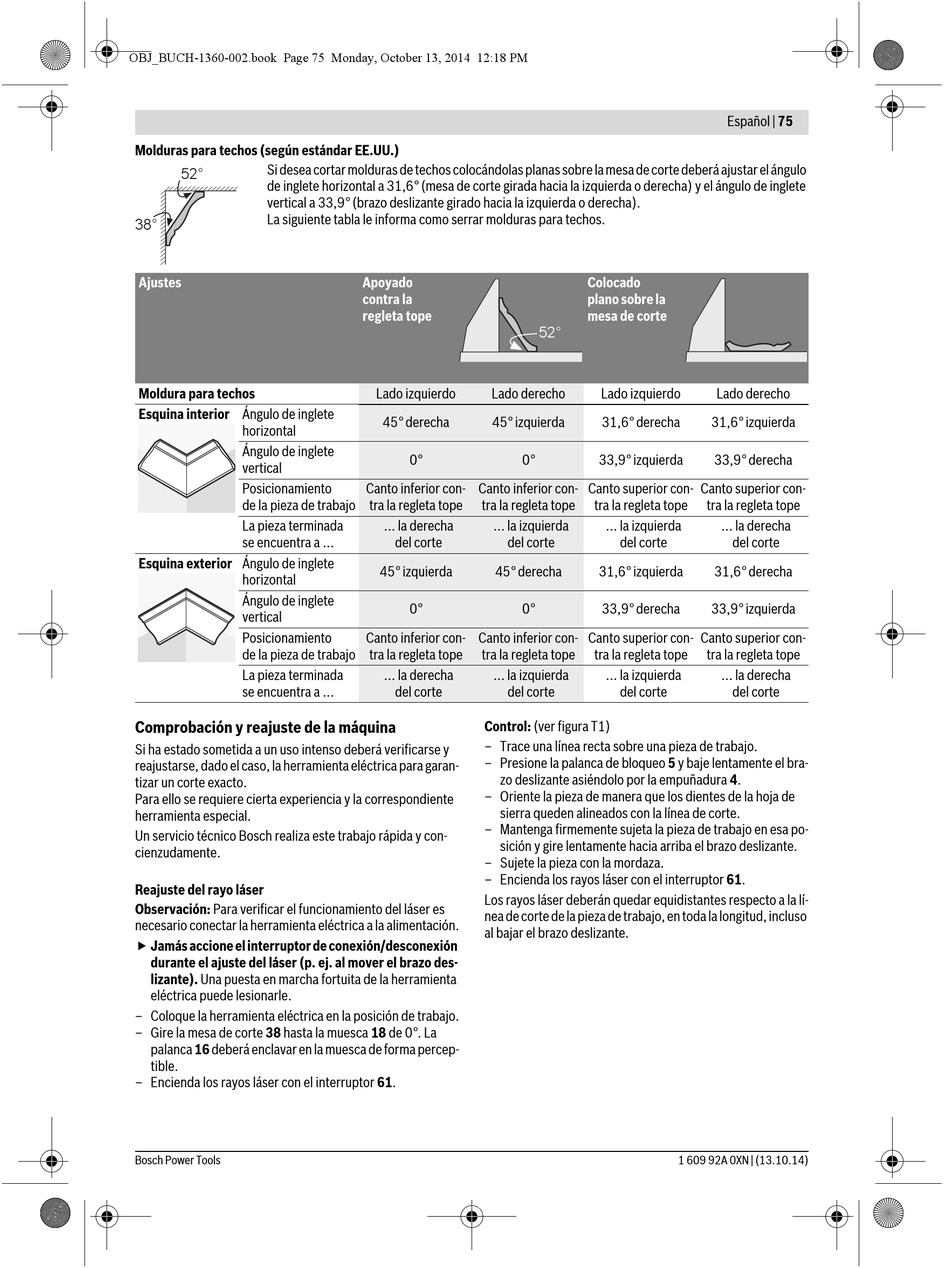

Molduras para techos (según estándar EE.UU.)
Si desea cortar molduras de techos colocándolas planas sobre la mesa de corte deberá ajustar el ángulo
52°
de inglete horizontal a 31,6° (mesa de corte girada hacia la izquierda o derecha) y el ángulo de inglete
vertical a 33,9° (brazo deslizante girado hacia la izquierda o derecha).
La siguiente tabla le informa como serrar molduras para techos.
38°
Ajustes
Moldura para techos
Esquina interior Ángulo de inglete
horizontal
Ángulo de inglete
vertical
Posicionamiento
de la pieza de trabajo
La pieza terminada
se encuentra a ...
Esquina exterior Ángulo de inglete
horizontal
Ángulo de inglete
vertical
Posicionamiento
de la pieza de trabajo
La pieza terminada
se encuentra a ...
Comprobación y reajuste de la máquina
Si ha estado sometida a un uso intenso deberá verificarse y
reajustarse, dado el caso, la herramienta eléctrica para garan-
tizar un corte exacto.
Para ello se requiere cierta experiencia y la correspondiente
herramienta especial.
Un servicio técnico Bosch realiza este trabajo rápida y con-
cienzudamente.
Reajuste del rayo láser
Observación: Para verificar el funcionamiento del láser es
necesario conectar la herramienta eléctrica a la alimentación.
 Jamás accione el interruptor de conexión/desconexión
durante el ajuste del láser (p. ej. al mover el brazo des-
lizante). Una puesta en marcha fortuita de la herramienta
eléctrica puede lesionarle.
– Coloque la herramienta eléctrica en la posición de trabajo.
– Gire la mesa de corte 38 hasta la muesca 18 de 0°. La
palanca 16 deberá enclavar en la muesca de forma percep-
tible.
– Encienda los rayos láser con el interruptor 61.
