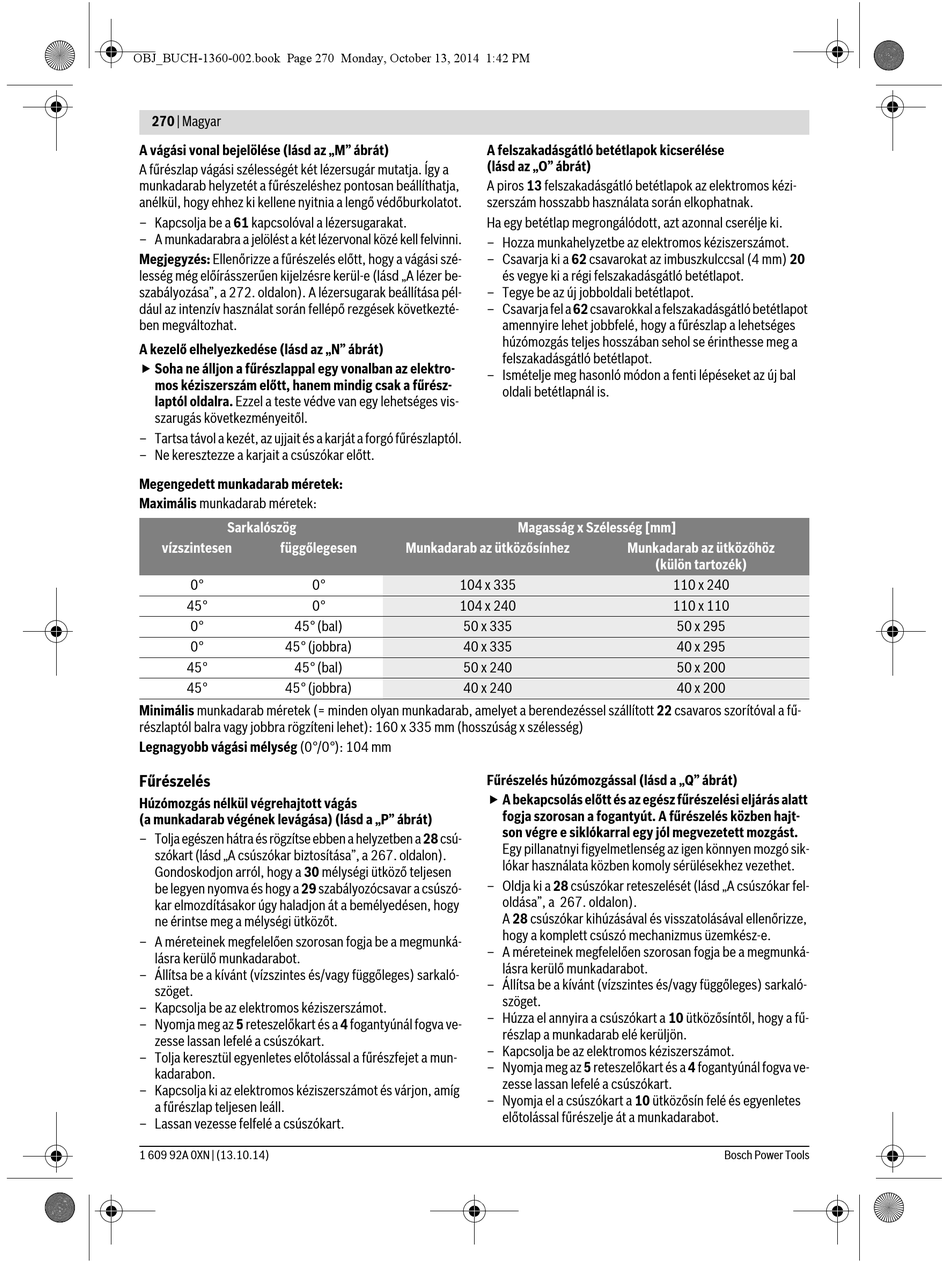

270 | Magyar
A vágási vonal bejelölése (lásd az „M" ábrát)
A fűrészlap vágási szélességét két lézersugár mutatja. Így a
munkadarab helyzetét a fűrészeléshez pontosan beállíthatja,
anélkül, hogy ehhez ki kellene nyitnia a lengő védőburkolatot.
– Kapcsolja be a 61 kapcsolóval a lézersugarakat.
– A munkadarabra a jelölést a két lézervonal közé kell felvinni.
Megjegyzés: Ellenőrizze a fűrészelés előtt, hogy a vágási szé-
lesség még előírásszerűen kijelzésre kerül-e (lásd „A lézer be-
szabályozása", a 272. oldalon). A lézersugarak beállítása pél-
dául az intenzív használat során fellépő rezgések következté-
ben megváltozhat.
A kezelő elhelyezkedése (lásd az „N" ábrát)
 Soha ne álljon a fűrészlappal egy vonalban az elektro-
mos kéziszerszám előtt, hanem mindig csak a fűrész-
laptól oldalra. Ezzel a teste védve van egy lehetséges vis-
szarugás következményeitől.
– Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlaptól.
– Ne keresztezze a karjait a csúszókar előtt.
Megengedett munkadarab méretek:
Maximális munkadarab méretek:
Sarkalószög
vízszintesen függőlegesen
0° 0°
45° 0°
0° 45° (bal)
0° 45° (jobbra)
45° 45° (bal)
45° 45° (jobbra)
Minimális munkadarab méretek (= minden olyan munkadarab, amelyet a berendezéssel szállított 22 csavaros szorítóval a fű-
részlaptól balra vagy jobbra rögzíteni lehet): 160 x 335 mm (hosszúság x szélesség)
Legnagyobb vágási mélység (0°/0°): 104 mm
Fűrészelés
Húzómozgás nélkül végrehajtott vágás
(a munkadarab végének levágása) (lásd a „P" ábrát)
– Tolja egészen hátra és rögzítse ebben a helyzetben a 28 csú-
szókart (lásd „A csúszókar biztosítása", a 267. oldalon).
Gondoskodjon arról, hogy a 30 mélységi ütköző teljesen
be legyen nyomva és hogy a 29 szabályozócsavar a csúszó-
kar elmozdításakor úgy haladjon át a bemélyedésen, hogy
ne érintse meg a mélységi ütközőt.
– A méreteinek megfelelően szorosan fogja be a megmunká-
lásra kerülő munkadarabot.
– Állítsa be a kívánt (vízszintes és/vagy függőleges) sarkaló-
szöget.
– Kapcsolja be az elektromos kéziszerszámot.
– Nyomja meg az 5 reteszelőkart és a 4 fogantyúnál fogva ve-
zesse lassan lefelé a csúszókart.
– Tolja keresztül egyenletes előtolással a fűrészfejet a mun-
kadarabon.
– Kapcsolja ki az elektromos kéziszerszámot és várjon, amíg
a fűrészlap teljesen leáll.
– Lassan vezesse felfelé a csúszókart.
1 609 92A 0XN | (13.10.14)
A felszakadásgátló betétlapok kicserélése
(lásd az „O" ábrát)
A piros 13 felszakadásgátló betétlapok az elektromos kézi-
szerszám hosszabb használata során elkophatnak.
Ha egy betétlap megrongálódott, azt azonnal cserélje ki.
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Csavarja ki a 62 csavarokat az imbuszkulccsal (4 mm) 20
és vegye ki a régi felszakadásgátló betétlapot.
– Tegye be az új jobboldali betétlapot.
– Csavarja fel a 62 csavarokkal a felszakadásgátló betétlapot
amennyire lehet jobbfelé, hogy a fűrészlap a lehetséges
húzómozgás teljes hosszában sehol se érinthesse meg a
felszakadásgátló betétlapot.
– Ismételje meg hasonló módon a fenti lépéseket az új bal
oldali betétlapnál is.
Magasság x Szélesség [mm]
Munkadarab az ütközősínhez
104 x 335
104 x 240
50 x 335
40 x 335
50 x 240
40 x 240
Fűrészelés húzómozgással (lásd a „Q" ábrát)
 A bekapcsolás előtt és az egész fűrészelési eljárás alatt
fogja szorosan a fogantyút. A fűrészelés közben hajt-
son végre e siklókarral egy jól megvezetett mozgást.
Egy pillanatnyi figyelmetlenség az igen könnyen mozgó sik-
lókar használata közben komoly sérülésekhez vezethet.
– Oldja ki a 28 csúszókar reteszelését (lásd „A csúszókar fel-
oldása", a 267. oldalon).
A 28 csúszókar kihúzásával és visszatolásával ellenőrizze,
hogy a komplett csúszó mechanizmus üzemkész-e.
– A méreteinek megfelelően szorosan fogja be a megmunká-
lásra kerülő munkadarabot.
– Állítsa be a kívánt (vízszintes és/vagy függőleges) sarkaló-
szöget.
– Húzza el annyira a csúszókart a 10 ütközősíntől, hogy a fű-
részlap a munkadarab elé kerüljön.
– Kapcsolja be az elektromos kéziszerszámot.
– Nyomja meg az 5 reteszelőkart és a 4 fogantyúnál fogva ve-
zesse lassan lefelé a csúszókart.
– Nyomja el a csúszókart a 10 ütközősín felé és egyenletes
előtolással fűrészelje át a munkadarabot.
Munkadarab az ütközőhöz
(külön tartozék)
110 x 240
110 x 110
50 x 295
40 x 295
50 x 200
40 x 200
