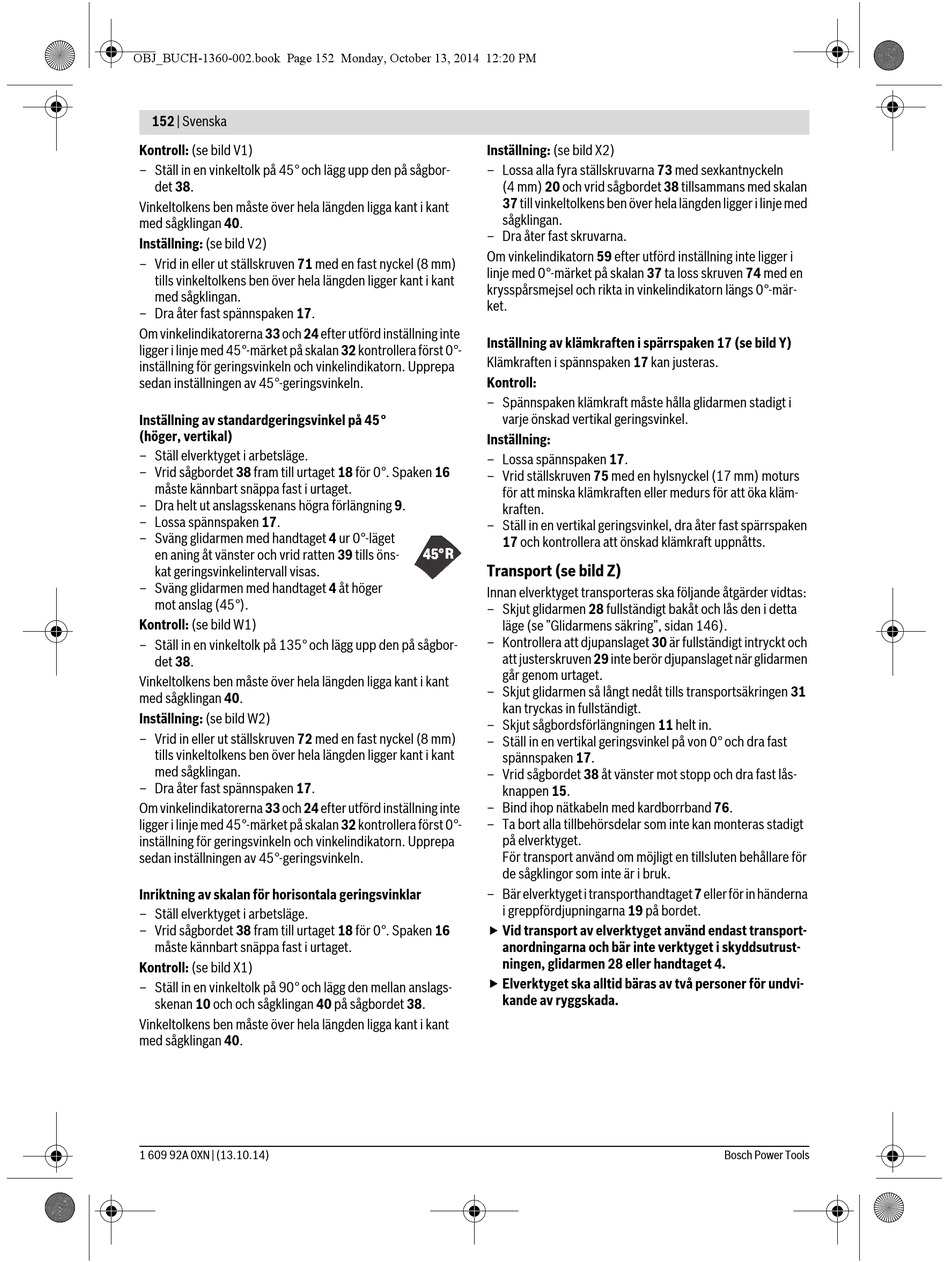

Kontroll: (se bild V1)
– Ställ in en vinkeltolk på 45° och lägg upp den på sågbor-
det 38.
Vinkeltolkens ben måste över hela längden ligga kant i kant
med sågklingan 40.
Inställning: (se bild V2)
– Vrid in eller ut ställskruven 71 med en fast nyckel (8 mm)
tills vinkeltolkens ben över hela längden ligger kant i kant
med sågklingan.
– Dra åter fast spännspaken 17.
Om vinkelindikatorerna 33 och 24 efter utförd inställning inte
ligger i linje med 45°-märket på skalan 32 kontrollera först 0°-
inställning för geringsvinkeln och vinkelindikatorn. Upprepa
sedan inställningen av 45°-geringsvinkeln.
Inställning av standardgeringsvinkel på 45°
(höger, vertikal)
– Ställ elverktyget i arbetsläge.
– Vrid sågbordet 38 fram till urtaget 18 för 0°. Spaken 16
måste kännbart snäppa fast i urtaget.
– Dra helt ut anslagsskenans högra förlängning 9.
– Lossa spännspaken 17.
– Sväng glidarmen med handtaget 4 ur 0°-läget
en aning åt vänster och vrid ratten 39 tills öns-
kat geringsvinkelintervall visas.
– Sväng glidarmen med handtaget 4 åt höger
mot anslag (45°).
Kontroll: (se bild W1)
– Ställ in en vinkeltolk på 135° och lägg upp den på sågbor-
det 38.
Vinkeltolkens ben måste över hela längden ligga kant i kant
med sågklingan 40.
Inställning: (se bild W2)
– Vrid in eller ut ställskruven 72 med en fast nyckel (8 mm)
tills vinkeltolkens ben över hela längden ligger kant i kant
med sågklingan.
– Dra åter fast spännspaken 17.
Om vinkelindikatorerna 33 och 24 efter utförd inställning inte
ligger i linje med 45°-märket på skalan 32 kontrollera först 0°-
inställning för geringsvinkeln och vinkelindikatorn. Upprepa
sedan inställningen av 45°-geringsvinkeln.
Inriktning av skalan för horisontala geringsvinklar
– Ställ elverktyget i arbetsläge.
– Vrid sågbordet 38 fram till urtaget 18 för 0°. Spaken 16
måste kännbart snäppa fast i urtaget.
Kontroll: (se bild X1)
– Ställ in en vinkeltolk på 90° och lägg den mellan anslags-
skenan 10 och och sågklingan 40 på sågbordet 38.
Vinkeltolkens ben måste över hela längden ligga kant i kant
med sågklingan 40.
1 609 92A 0XN | (13.10.14)
Inställning: (se bild X2)
– Lossa alla fyra ställskruvarna 73 med sexkantnyckeln
(4 mm) 20 och vrid sågbordet 38 tillsammans med skalan
37 till vinkeltolkens ben över hela längden ligger i linje med
sågklingan.
– Dra åter fast skruvarna.
Om vinkelindikatorn 59 efter utförd inställning inte ligger i
linje med 0°-märket på skalan 37 ta loss skruven 74 med en
krysspårsmejsel och rikta in vinkelindikatorn längs 0°-mär-
ket.
Inställning av klämkraften i spärrspaken 17 (se bild Y)
Klämkraften i spännspaken 17 kan justeras.
Kontroll:
– Spännspaken klämkraft måste hålla glidarmen stadigt i
varje önskad vertikal geringsvinkel.
Inställning:
– Lossa spännspaken 17.
– Vrid ställskruven 75 med en hylsnyckel (17 mm) moturs
för att minska klämkraften eller medurs för att öka kläm-
kraften.
– Ställ in en vertikal geringsvinkel, dra åter fast spärrspaken
17 och kontrollera att önskad klämkraft uppnåtts.
Transport (se bild Z)
Innan elverktyget transporteras ska följande åtgärder vidtas:
– Skjut glidarmen 28 fullständigt bakåt och lås den i detta
läge (se "Glidarmens säkring", sidan 146).
– Kontrollera att djupanslaget 30 är fullständigt intryckt och
att justerskruven 29 inte berör djupanslaget när glidarmen
går genom urtaget.
– Skjut glidarmen så långt nedåt tills transportsäkringen 31
kan tryckas in fullständigt.
– Skjut sågbordsförlängningen 11 helt in.
– Ställ in en vertikal geringsvinkel på von 0° och dra fast
spännspaken 17.
– Vrid sågbordet 38 åt vänster mot stopp och dra fast lås-
knappen 15.
– Bind ihop nätkabeln med kardborrband 76.
– Ta bort alla tillbehörsdelar som inte kan monteras stadigt
på elverktyget.
För transport använd om möjligt en tillsluten behållare för
de sågklingor som inte är i bruk.
– Bär elverktyget i transporthandtaget 7 eller för in händerna
i greppfördjupningarna 19 på bordet.
 Vid transport av elverktyget använd endast transport-
anordningarna och bär inte verktyget i skyddsutrust-
ningen, glidarmen 28 eller handtaget 4.
 Elverktyget ska alltid bäras av två personer för undvi-
kande av ryggskada.
