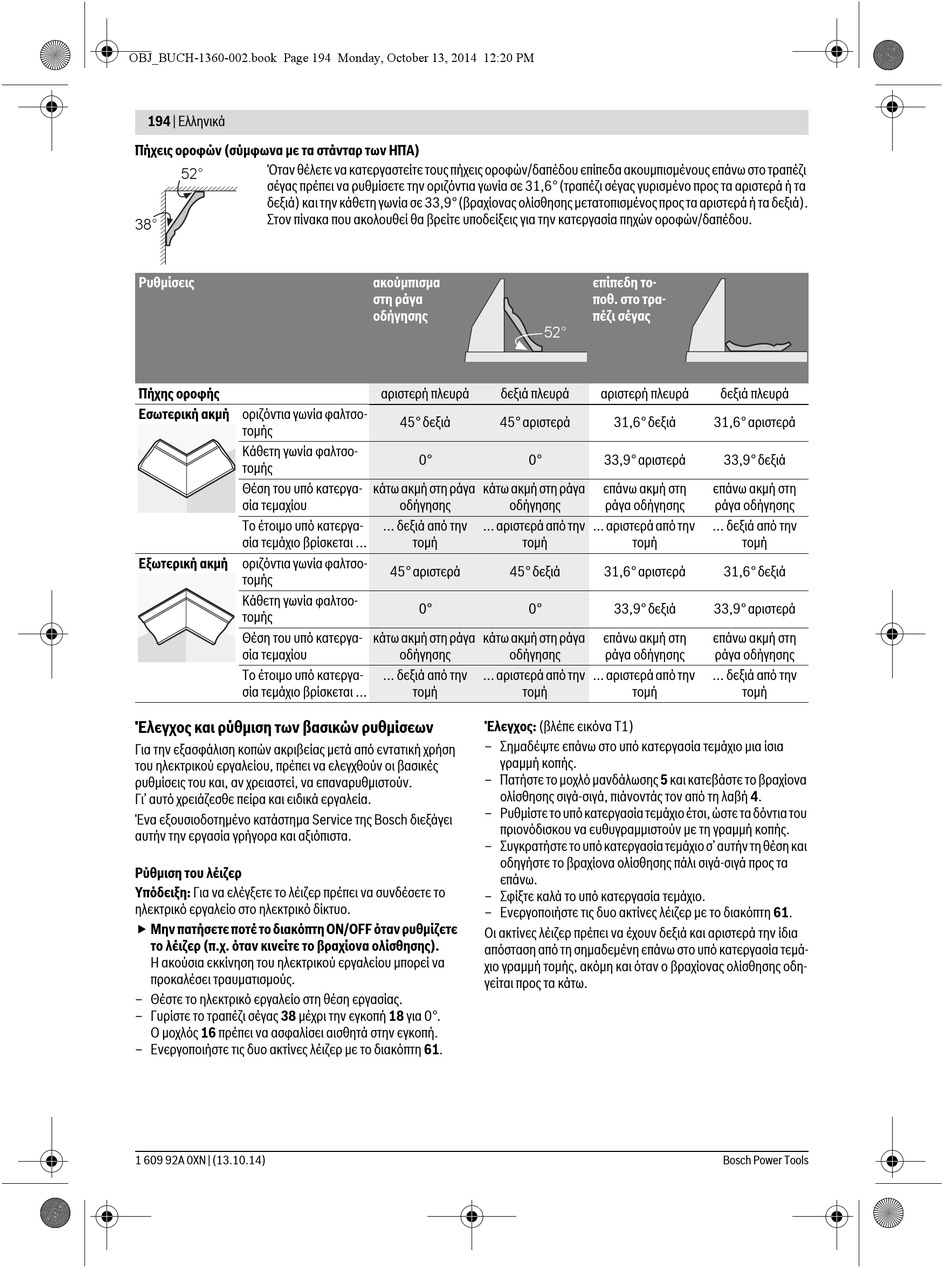

194 | Ελληνικά
Πήχεις οροφών (σύμφωνα με τα στάνταρ των ΗΠΑ)
Όταν θέλετε να κατεργαστείτε τους πήχεις οροφών/δαπέδου επίπεδα ακουμπισμένους επάνω στο τραπέζι
52°
σέγας πρέπει να ρυθμίσετε την οριζόντια γωνία σε 31,6° (τραπέζι σέγας γυρισμένο προς τα αριστερά ή τα
δεξιά) και την κάθετη γωνία σε 33,9° (βραχίονας ολίσθησης μετατοπισμένος προς τα αριστερά ή τα δεξιά).
Στον πίνακα που ακολουθεί θα βρείτε υποδείξεις για την κατεργασία πηχών οροφών/δαπέδου.
38°
Ρυθμίσεις
Πήχης οροφής
Εσωτερική ακμή οριζόντια γωνία φαλτσο-
τομής
Κάθετη γωνία φαλτσο-
τομής
Θέση του υπό κατεργα-
σία τεμαχίου
Το έτοιμο υπό κατεργα-
σία τεμάχιο βρίσκεται ...
Εξωτερική ακμή οριζόντια γωνία φαλτσο-
τομής
Κάθετη γωνία φαλτσο-
τομής
Θέση του υπό κατεργα-
σία τεμαχίου
Το έτοιμο υπό κατεργα-
σία τεμάχιο βρίσκεται ...
Έλεγχος και ρύθμιση των βασικών ρυθμίσεων
Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση
του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές
ρυθμίσεις του και, αν χρειαστεί, να επαναρυθμιστούν.
Γι' αυτό χρειάζεσθε πείρα και ειδικά εργαλεία.
Ένα εξουσιοδοτημένο κατάστημα Service της Bosch διεξάγει
αυτήν την εργασία γρήγορα και αξιόπιστα.
Ρύθμιση του λέιζερ
Υπόδειξη: Για να ελέγξετε το λέιζερ πρέπει να συνδέσετε το
ηλεκτρικό εργαλείο στο ηλεκτρικό δίκτυο.
 Μην πατήσετε ποτέ το διακόπτη ON/OFF όταν ρυθμίζετε
το λέιζερ (π.χ. όταν κινείτε το βραχίονα ολίσθησης).
Η ακούσια εκκίνηση του ηλεκτρικού εργαλείου μπορεί να
προκαλέσει τραυματισμούς.
– Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
– Γυρίστε το τραπέζι σέγας 38 μέχρι την εγκοπή 18 για 0°.
Ο μοχλός 16 πρέπει να ασφαλίσει αισθητά στην εγκοπή.
– Ενεργοποιήστε τις δυο ακτίνες λέιζερ με το διακόπτη 61.
1 609 92A 0XN | (13.10.14)
ακούμπισμα
στη ράγα
οδήγησης
52°
αριστερή πλευρά δεξιά πλευρά
45° δεξιά 45° αριστερά
0° 0°
κάτω ακμή στη ράγα κάτω ακμή στη ράγα
οδήγησης οδήγησης
... δεξιά από την ... αριστερά από την
τομή τομή
45° αριστερά 45° δεξιά
0° 0°
κάτω ακμή στη ράγα κάτω ακμή στη ράγα
οδήγησης οδήγησης
... δεξιά από την ... αριστερά από την
τομή τομή
Έλεγχος: (βλέπε εικόνα T1)
– Σημαδέψτε επάνω στο υπό κατεργασία τεμάχιο μια ίσια
γραμμή κοπής.
– Πατήστε το μοχλό μανδάλωσης 5 και κατεβάστε το βραχίονα
ολίσθησης σιγά-σιγά, πιάνοντάς τον από τη λαβή 4.
– Ρυθμίστε το υπό κατεργασία τεμάχιο έτσι, ώστε τα δόντια του
πριονόδισκου να ευθυγραμμιστούν με τη γραμμή κοπής.
– Συγκρατήστε το υπό κατεργασία τεμάχιο σ' αυτήν τη θέση και
οδηγήστε το βραχίονα ολίσθησης πάλι σιγά-σιγά προς τα
επάνω.
– Σφίξτε καλά το υπό κατεργασία τεμάχιο.
– Ενεργοποιήστε τις δυο ακτίνες λέιζερ με το διακόπτη 61.
Οι ακτίνες λέιζερ πρέπει να έχουν δεξιά και αριστερά την ίδια
απόσταση από τη σημαδεμένη επάνω στο υπό κατεργασία τεμά-
χιο γραμμή τομής, ακόμη και όταν ο βραχίονας ολίσθησης οδη-
γείται προς τα κάτω.
επίπεδη το-
ποθ. στο τρα-
πέζι σέγας
αριστερή πλευρά δεξιά πλευρά
31,6° δεξιά 31,6° αριστερά
33,9° αριστερά 33,9° δεξιά
επάνω ακμή στη επάνω ακμή στη
ράγα οδήγησης ράγα οδήγησης
... αριστερά από την ... δεξιά από την
τομή τομή
31,6° αριστερά 31,6° δεξιά
33,9° δεξιά 33,9° αριστερά
επάνω ακμή στη επάνω ακμή στη
ράγα οδήγησης ράγα οδήγησης
... αριστερά από την ... δεξιά από την
τομή τομή
