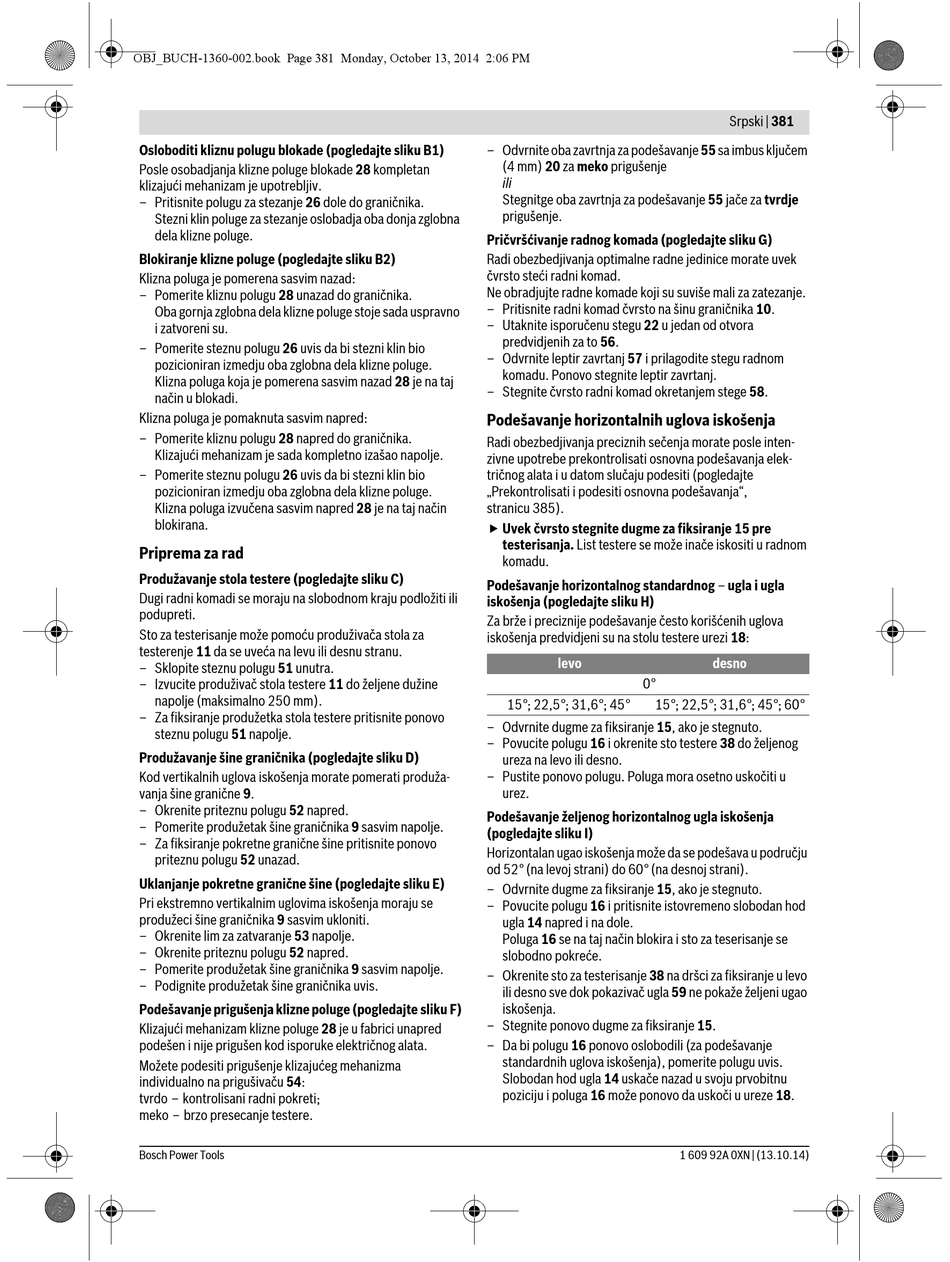

Osloboditi kliznu polugu blokade (pogledajte sliku B1)
Posle osobadjanja klizne poluge blokade 28 kompletan
klizajući mehanizam je upotrebljiv.
– Pritisnite polugu za stezanje 26 dole do graničnika.
Stezni klin poluge za stezanje oslobadja oba donja zglobna
dela klizne poluge.
Blokiranje klizne poluge (pogledajte sliku B2)
Klizna poluga je pomerena sasvim nazad:
– Pomerite kliznu polugu 28 unazad do graničnika.
Oba gornja zglobna dela klizne poluge stoje sada uspravno
i zatvoreni su.
– Pomerite steznu polugu 26 uvis da bi stezni klin bio
pozicioniran izmedju oba zglobna dela klizne poluge.
Klizna poluga koja je pomerena sasvim nazad 28 je na taj
način u blokadi.
Klizna poluga je pomaknuta sasvim napred:
– Pomerite kliznu polugu 28 napred do graničnika.
Klizajući mehanizam je sada kompletno izašao napolje.
– Pomerite steznu polugu 26 uvis da bi stezni klin bio
pozicioniran izmedju oba zglobna dela klizne poluge.
Klizna poluga izvučena sasvim napred 28 je na taj način
blokirana.

Priprema za rad

Produžavanje stola testere (pogledajte sliku C)
Dugi radni komadi se moraju na slobodnom kraju podložiti ili
podupreti.
Sto za testerisanje može pomoću produživača stola za
testerenje 11 da se uveća na levu ili desnu stranu.
– Sklopite steznu polugu 51 unutra.
– Izvucite produživač stola testere 11 do željene dužine
napolje (maksimalno 250 mm).
– Za fiksiranje produžetka stola testere pritisnite ponovo
steznu polugu 51 napolje.
Produžavanje šine graničnika (pogledajte sliku D)
Kod vertikalnih uglova iskošenja morate pomerati produža-
vanja šine granične 9.
– Okrenite priteznu polugu 52 napred.
– Pomerite produžetak šine graničnika 9 sasvim napolje.
– Za fiksiranje pokretne granične šine pritisnite ponovo
priteznu polugu 52 unazad.
Uklanjanje pokretne granične šine (pogledajte sliku E)
Pri ekstremno vertikalnim uglovima iskošenja moraju se
produžeci šine graničnika 9 sasvim ukloniti.
– Okrenite lim za zatvaranje 53 napolje.
– Okrenite priteznu polugu 52 napred.
– Pomerite produžetak šine graničnika 9 sasvim napolje.
– Podignite produžetak šine graničnika uvis.
Podešavanje prigušenja klizne poluge (pogledajte sliku F)
Klizajući mehanizam klizne poluge 28 je u fabrici unapred
podešen i nije prigušen kod isporuke električnog alata.
Možete podesiti prigušenje klizajućeg mehanizma
individualno na prigušivaču 54:
tvrdo – kontrolisani radni pokreti;
meko – brzo presecanje testere.
Bosch Power Tools
– Odvrnite oba zavrtnja za podešavanje 55 sa imbus ključem
(4 mm) 20 za meko prigušenje
ili
Stegnitge oba zavrtnja za podešavanje 55 jače za tvrdje
prigušenje.
Pričvršćivanje radnog komada (pogledajte sliku G)
Radi obezbedjivanja optimalne radne jedinice morate uvek
čvrsto steći radni komad.
Ne obradjujte radne komade koji su suviše mali za zatezanje.
– Pritisnite radni komad čvrsto na šinu graničnika 10.
– Utaknite isporučenu stegu 22 u jedan od otvora
predvidjenih za to 56.
– Odvrnite leptir zavrtanj 57 i prilagodite stegu radnom
komadu. Ponovo stegnite leptir zavrtanj.
– Stegnite čvrsto radni komad okretanjem stege 58.
Podešavanje horizontalnih uglova iskošenja
Radi obezbedjivanja preciznih sečenja morate posle inten-
zivne upotrebe prekontrolisati osnovna podešavanja elek-
tričnog alata i u datom slučaju podesiti (pogledajte
„Prekontrolisati i podesiti osnovna podešavanja",
stranicu 385).
 Uvek čvrsto stegnite dugme za fiksiranje 15 pre
testerisanja. List testere se može inače iskositi u radnom
komadu.
Podešavanje horizontalnog standardnog – ugla i ugla
iskošenja (pogledajte sliku H)
Za brže i preciznije podešavanje često korišćenih uglova
iskošenja predvidjeni su na stolu testere urezi 18:
levo
0°
15°; 22,5°; 31,6°; 45° 15°; 22,5°; 31,6°; 45°; 60°
– Odvrnite dugme za fiksiranje 15, ako je stegnuto.
– Povucite polugu 16 i okrenite sto testere 38 do željenog
ureza na levo ili desno.
– Pustite ponovo polugu. Poluga mora osetno uskočiti u
urez.
Podešavanje željenog horizontalnog ugla iskošenja
(pogledajte sliku I)
Horizontalan ugao iskošenja može da se podešava u području
od 52° (na levoj strani) do 60° (na desnoj strani).
– Odvrnite dugme za fiksiranje 15, ako je stegnuto.
– Povucite polugu 16 i pritisnite istovremeno slobodan hod
ugla 14 napred i na dole.
Poluga 16 se na taj način blokira i sto za teserisanje se
slobodno pokreće.
– Okrenite sto za testerisanje 38 na dršci za fiksiranje u levo
ili desno sve dok pokazivač ugla 59 ne pokaže željeni ugao
iskošenja.
– Stegnite ponovo dugme za fiksiranje 15.
– Da bi polugu 16 ponovo oslobodili (za podešavanje
standardnih uglova iskošenja), pomerite polugu uvis.
Slobodan hod ugla 14 uskače nazad u svoju prvobitnu
poziciju i poluga 16 može ponovo da uskoči u ureze 18.
