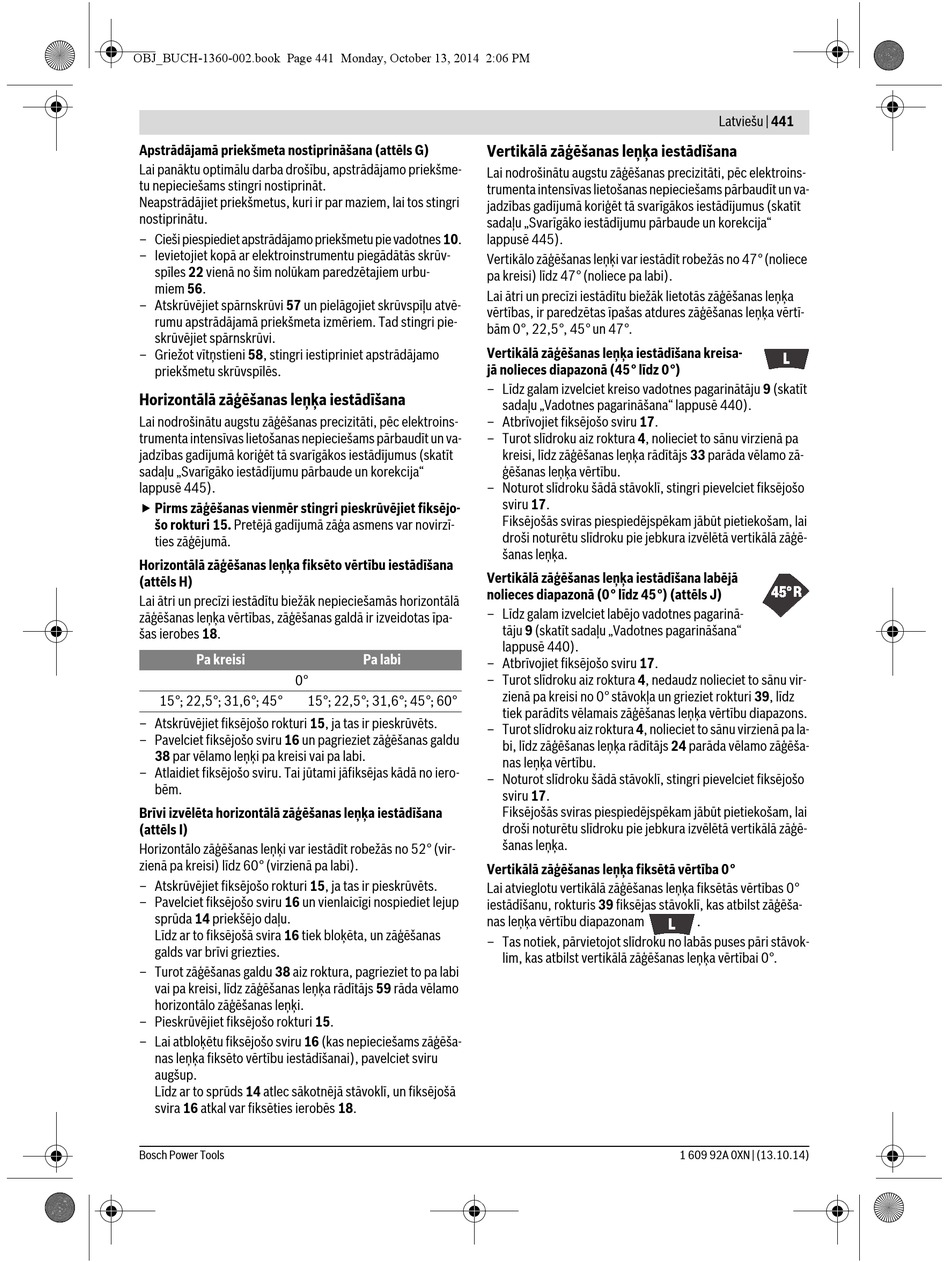

Apstrādājamā priekšmeta nostiprināšana (attēls G)
Lai panāktu optimālu darba drošību, apstrādājamo priekšme-
tu nepieciešams stingri nostiprināt.
Neapstrādājiet priekšmetus, kuri ir par maziem, lai tos stingri
nostiprinātu.
– Cieši piespiediet apstrādājamo priekšmetu pie vadotnes 10.
– Ievietojiet kopā ar elektroinstrumentu piegādātās skrūv-
spīles 22 vienā no šim nolūkam paredzētajiem urbu-
miem 56.
– Atskrūvējiet spārnskrūvi 57 un pielāgojiet skrūvspīļu atvē-
rumu apstrādājamā priekšmeta izmēriem. Tad stingri pie-
skrūvējiet spārnskrūvi.
– Griežot vītņstieni 58, stingri iestipriniet apstrādājamo
priekšmetu skrūvspīlēs.
Horizontālā zāģēšanas leņķa iestādīšana
Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroins-
trumenta intensīvas lietošanas nepieciešams pārbaudīt un va-
jadzības gadījumā koriģēt tā svarīgākos iestādījumus (skatīt
sadaļu „Svarīgāko iestādījumu pārbaude un korekcija"
lappusē 445).
 Pirms zāģēšanas vienmēr stingri pieskrūvējiet fiksējo-
šo rokturi 15. Pretējā gadījumā zāģa asmens var novirzī-
ties zāģējumā.
Horizontālā zāģēšanas leņķa fiksēto vērtību iestādīšana
(attēls H)
Lai ātri un precīzi iestādītu biežāk nepieciešamās horizontālā
zāģēšanas leņķa vērtības, zāģēšanas galdā ir izveidotas īpa-
šas ierobes 18.
Pa kreisi
0°
15°; 22,5°; 31,6°; 45° 15°; 22,5°; 31,6°; 45°; 60°
– Atskrūvējiet fiksējošo rokturi 15, ja tas ir pieskrūvēts.
– Pavelciet fiksējošo sviru 16 un pagrieziet zāģēšanas galdu
38 par vēlamo leņķi pa kreisi vai pa labi.
– Atlaidiet fiksējošo sviru. Tai jūtami jāfiksējas kādā no iero-
bēm.
Brīvi izvēlēta horizontālā zāģēšanas leņķa iestādīšana
(attēls I)
Horizontālo zāģēšanas leņķi var iestādīt robežās no 52° (vir-
zienā pa kreisi) līdz 60° (virzienā pa labi).
– Atskrūvējiet fiksējošo rokturi 15, ja tas ir pieskrūvēts.
– Pavelciet fiksējošo sviru 16 un vienlaicīgi nospiediet lejup
sprūda 14 priekšējo daļu.
Līdz ar to fiksējošā svira 16 tiek bloķēta, un zāģēšanas
galds var brīvi griezties.
– Turot zāģēšanas galdu 38 aiz roktura, pagrieziet to pa labi
vai pa kreisi, līdz zāģēšanas leņķa rādītājs 59 rāda vēlamo
horizontālo zāģēšanas leņķi.
– Pieskrūvējiet fiksējošo rokturi 15.
– Lai atbloķētu fiksējošo sviru 16 (kas nepieciešams zāģēša-
nas leņķa fiksēto vērtību iestādīšanai), pavelciet sviru
augšup.
Līdz ar to sprūds 14 atlec sākotnējā stāvoklī, un fiksējošā
svira 16 atkal var fiksēties ierobēs 18.
Bosch Power Tools
Vertikālā zāģēšanas leņķa iestādīšana
Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroins-
trumenta intensīvas lietošanas nepieciešams pārbaudīt un va-
jadzības gadījumā koriģēt tā svarīgākos iestādījumus (skatīt
sadaļu „Svarīgāko iestādījumu pārbaude un korekcija"
lappusē 445).
Vertikālo zāģēšanas leņķi var iestādīt robežās no 47° (noliece
pa kreisi) līdz 47° (noliece pa labi).
Lai ātri un precīzi iestādītu biežāk lietotās zāģēšanas leņķa
vērtības, ir paredzētas īpašas atdures zāģēšanas leņķa vērtī-
bām 0°, 22,5°, 45° un 47°.
Vertikālā zāģēšanas leņķa iestādīšana kreisa-
jā nolieces diapazonā (45° līdz 0°)
– Līdz galam izvelciet kreiso vadotnes pagarinātāju 9 (skatīt
sadaļu „Vadotnes pagarināšana" lappusē 440).
– Atbrīvojiet fiksējošo sviru 17.
– Turot slīdroku aiz roktura 4, nolieciet to sānu virzienā pa
kreisi, līdz zāģēšanas leņķa rādītājs 33 parāda vēlamo zā-
ģēšanas leņķa vērtību.
– Noturot slīdroku šādā stāvoklī, stingri pievelciet fiksējošo
sviru 17.
Fiksējošās sviras piespiedējspēkam jābūt pietiekošam, lai
droši noturētu slīdroku pie jebkura izvēlētā vertikālā zāģē-
šanas leņķa.
Vertikālā zāģēšanas leņķa iestādīšana labējā
nolieces diapazonā (0° līdz 45°) (attēls J)
– Līdz galam izvelciet labējo vadotnes pagarinā-
tāju 9 (skatīt sadaļu „Vadotnes pagarināšana"
lappusē 440).
Pa labi
– Atbrīvojiet fiksējošo sviru 17.
– Turot slīdroku aiz roktura 4, nedaudz nolieciet to sānu vir-
zienā pa kreisi no 0° stāvokļa un grieziet rokturi 39, līdz
tiek parādīts vēlamais zāģēšanas leņķa vērtību diapazons.
– Turot slīdroku aiz roktura 4, nolieciet to sānu virzienā pa la-
bi, līdz zāģēšanas leņķa rādītājs 24 parāda vēlamo zāģēša-
nas leņķa vērtību.
– Noturot slīdroku šādā stāvoklī, stingri pievelciet fiksējošo
sviru 17.
Fiksējošās sviras piespiedējspēkam jābūt pietiekošam, lai
droši noturētu slīdroku pie jebkura izvēlētā vertikālā zāģē-
šanas leņķa.
Vertikālā zāģēšanas leņķa fiksētā vērtība 0°
Lai atvieglotu vertikālā zāģēšanas leņķa fiksētās vērtības 0°
iestādīšanu, rokturis 39 fiksējas stāvoklī, kas atbilst zāģēša-
nas leņķa vērtību diapazonam
– Tas notiek, pārvietojot slīdroku no labās puses pāri stāvok-
lim, kas atbilst vertikālā zāģēšanas leņķa vērtībai 0°.
